简易应急辅助自动呼吸装置结构设计

　　这款呼吸辅助装置的设计初衷，是面向公共卫生事件下常规呼吸设备产能不足的应急场景，可作为基础呼吸支持设备的补充，为轻症呼吸障碍患者提供可控的辅助通气支持，适配临时医疗点、基层诊疗场所的基础救治需求，不需要复杂的配套供气设施，仅需接入经过滤的常压气源即可运行，大幅降低了特殊场景下的设备部署门槛。

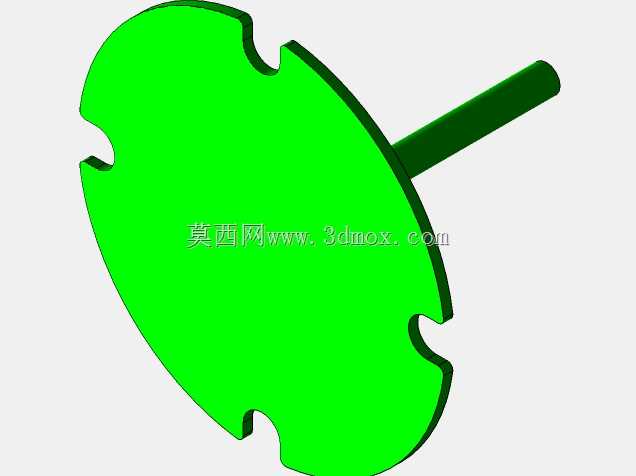

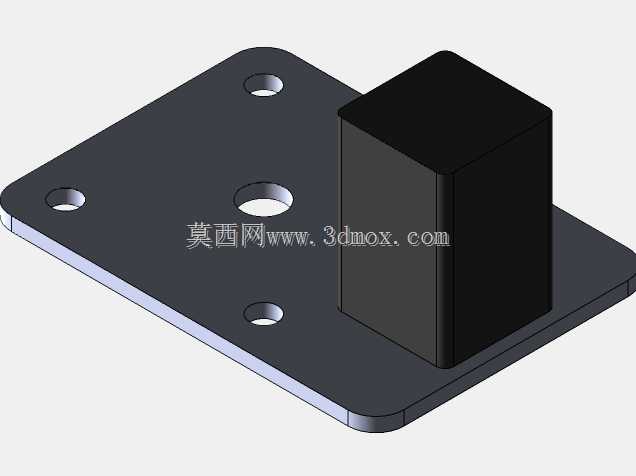

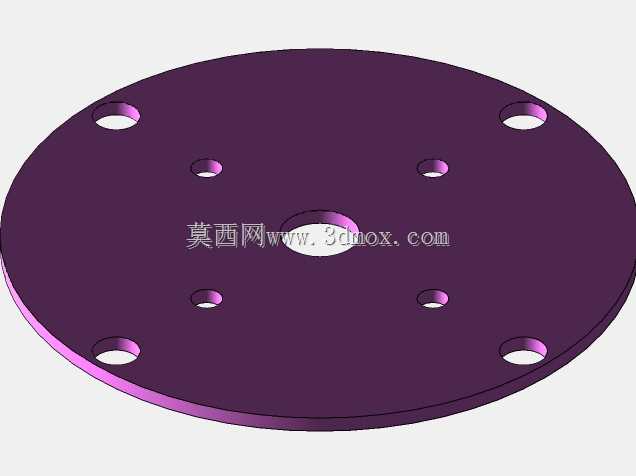

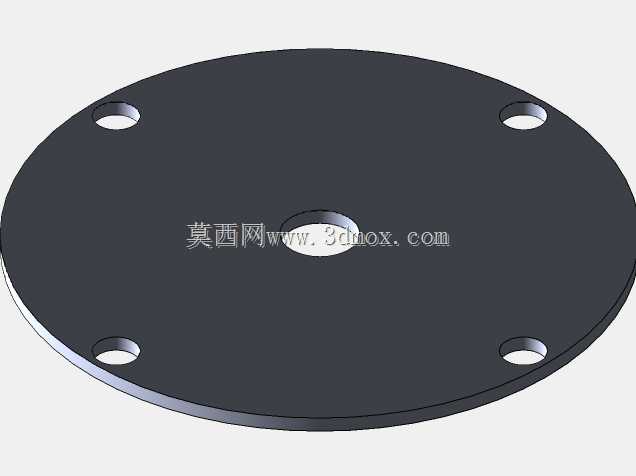

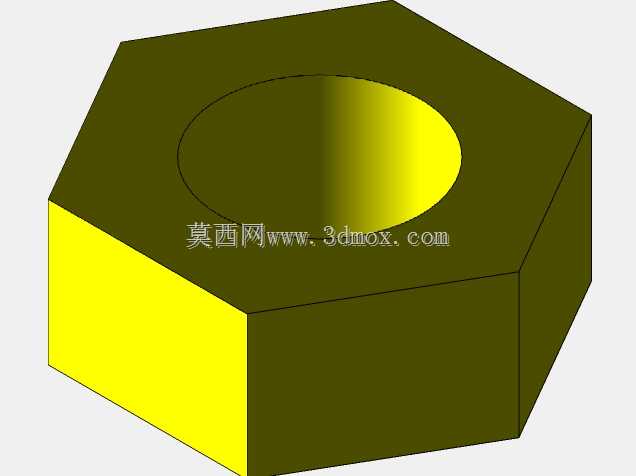

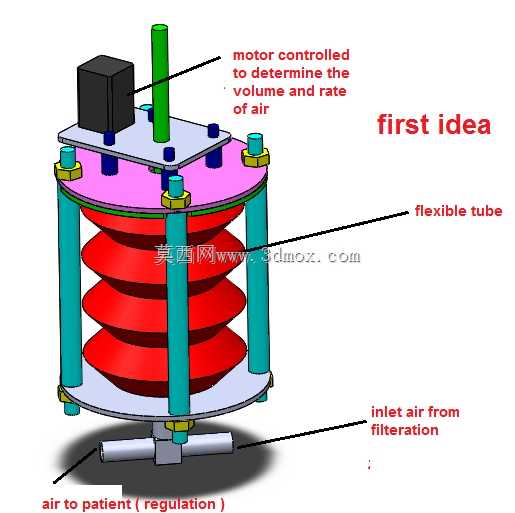

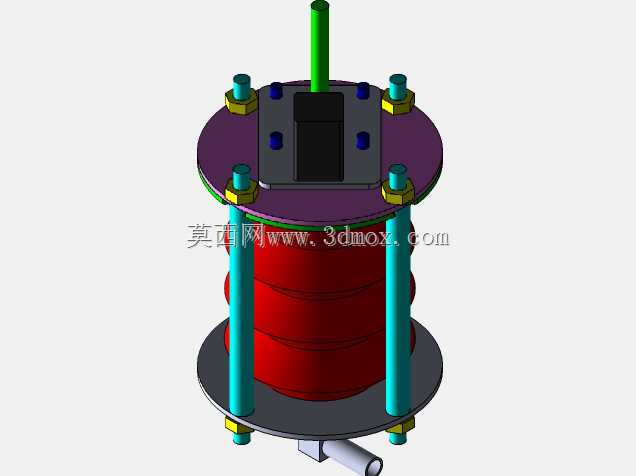

　　从结构设计逻辑来看，装置采用立式层叠布局，核心执行部件为多层柔性伸缩风囊，风囊被夹持在上下两块圆形安装端板之间，周向均匀布置四根带锁紧螺母的导向立柱，既为风囊的伸缩运动提供直线导向，也通过上下端的螺母锁紧实现风囊的密封压装，避免气路泄漏。上端板上方布置驱动控制模块，包含驱动电机与控制单元，通过竖向推杆与风囊顶部的压盘连接，可根据通气需求精准控制推杆的伸缩行程与往复频率，进而调整风囊的单次压缩排气量与送气节奏，匹配不同患者的通气参数要求。

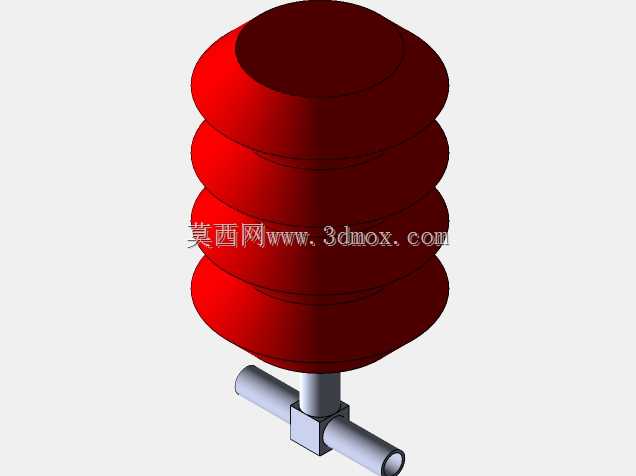

　　气路接口设置在下端板中心位置，接入经过前置过滤处理的清洁空气，风囊舒张时完成进气储容，压缩时将储存的空气通过输出气路送至患者呼吸端，整个气路路径短、无冗余弯折，能最大程度降低气路阻力，减少送气过程中的压力损耗。周向导向立柱采用等距分布设计，可保证风囊压缩过程中受力均匀，避免单侧偏载导致的风囊褶皱磨损，延长柔性部件的使用寿命。

　　安装边界方面，装置整体为圆柱式立式结构，径向尺寸控制在较小范围，不需要过大的安装台面，可直接放置在普通医疗推车或 bedside 台面上使用，底部气路接口采用标准快插结构，可快速对接通用呼吸管路，不需要定制专用转接件。驱动模块集成在上端板上方，整体重心沿立柱轴线分布，运行过程中振动小，不需要额外的固定结构即可保持放置稳定。设计时特意简化了零部件种类，除柔性风囊与驱动电控部分外，其余结构件均采用常规标准型材与紧固件加工，不需要特殊定制的复杂零件，可在具备基础机加工能力的场景下快速组装投产，适配应急状态下的快速量产需求。风囊的压缩行程预留了足够的调节余量，可覆盖不同体重患者的潮气量需求，控制模块可独立调节送气频率与送气量，不需要额外外接复杂的主控设备，操作逻辑简单，经过基础培训的医护人员即可快速上手操作。
