立式活塞结构简易急救呼吸机结构设计

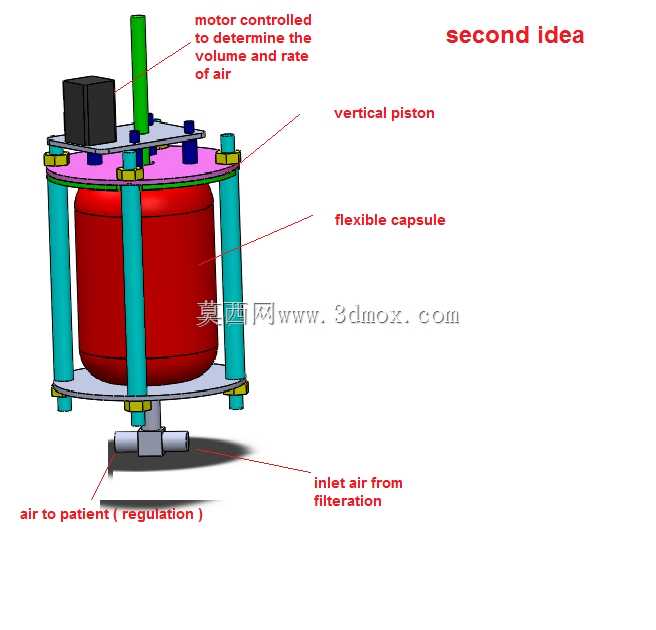

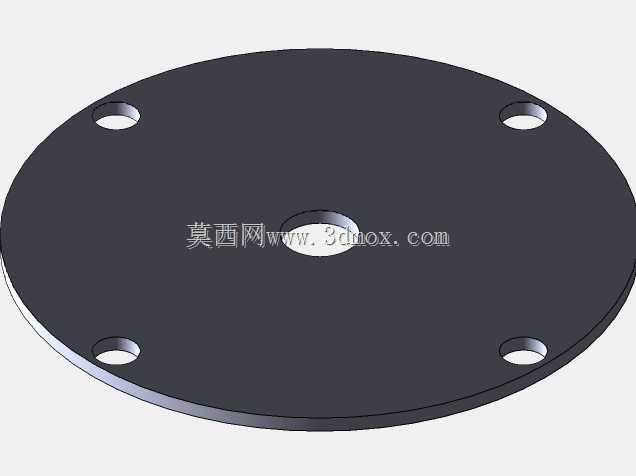

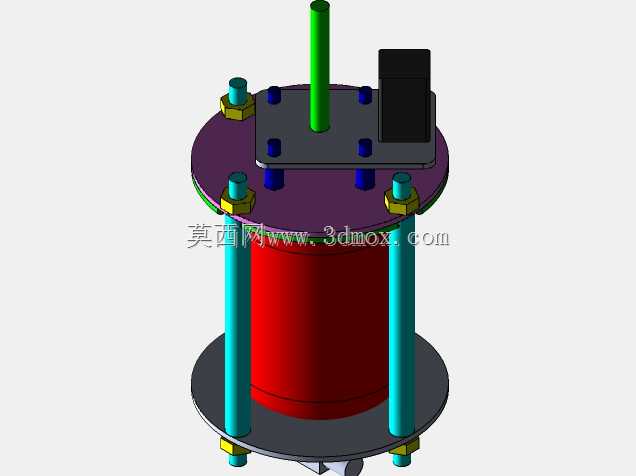

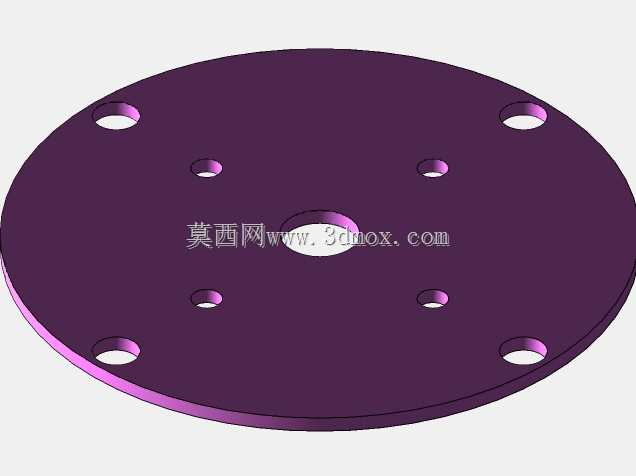

　　这款通气装置的结构设计面向基层急救、临时呼吸支持场景，可在缺乏高端成套呼吸设备的场景下，为患者提供可控的辅助通气支持，整体采用立式同轴布局，核心执行部件为垂直布置的活塞组件，活塞下方设置柔性密封囊作为气容缓冲结构，外围通过四根均布的导向立柱完成上下端板的连接固定，立柱两端采用标准紧固件锁紧，整体安装边界紧凑，可直接放置于急救推车台面或固定支架上，不需要额外预留大尺寸操作空间。气路接口设置在装置底部端板，其中一侧为过滤后空气入口，对接前置空气过滤模块，可对输入气源做初步颗粒杂质过滤，避免杂质进入气路造成患者呛堵或部件卡滞；另一侧为患者输出端，集成气量调节结构，可根据患者实际通气需求调整输出气流量与压力，适配不同体重、

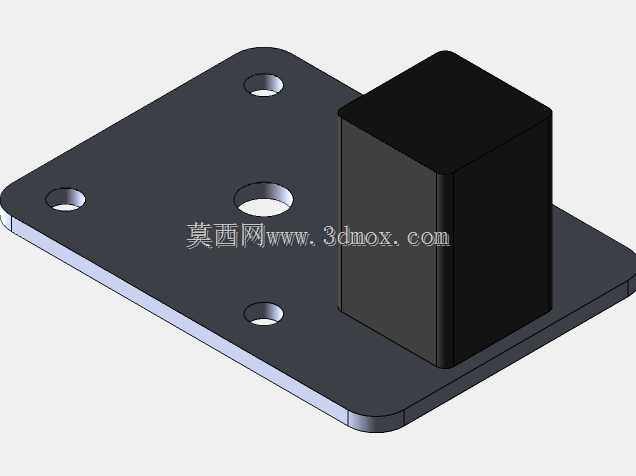

　　不同通气需求的使用对象。驱动端布置在装置顶部，采用电机驱动活塞做垂直往复运动，通过控制电机的运行行程与往复频率，直接调整单次通气的送气体积与送气频率，不需要额外配置复杂的比例阀组即可实现通气参数的可控调节，整体结构零件多为通用机加工件与标准紧固件，柔性囊采用常规医用柔性密封材料即可加工，加工门槛低，零部件采购与加工难度小，适合小批量快速生产装配。设计过程中优先考虑结构可靠性与易维护性，所有气路连接部位均采用硬密封加柔性垫的组合密封形式，降低长期往复运行下的漏气风险，活塞与导向立柱的配合部位预留润滑间隙，可定期涂抹润滑脂降低运行磨损，延长部件使用寿命。整体结构无复杂异形曲面，所有金属结构件均可通过常规车削、铣削工艺完成加工，

　　非金属部件可通过模压或3D打印快速制作，在应急场景下可快速完成组装调试投入使用，装置运行过程中运动部件均被外围立柱与端板限制在内部空间，不会出现外露运动部件剐蹭管线或操作人员的问题，使用安全性有充足保障。底部气路接口采用标准通用医疗气路接头规格，可直接适配常规呼吸管路与过滤组件，不需要额外定制转接配件，现场部署效率高。
