深水石油管道超声波检测履带装置

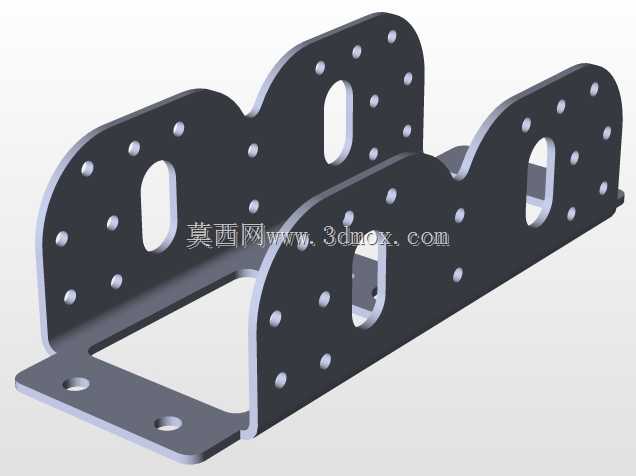

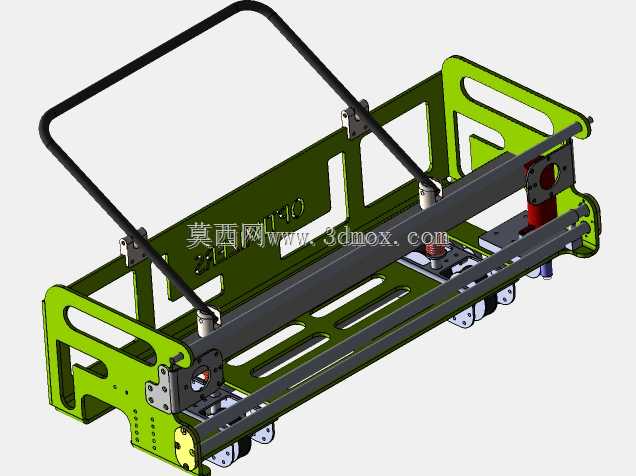

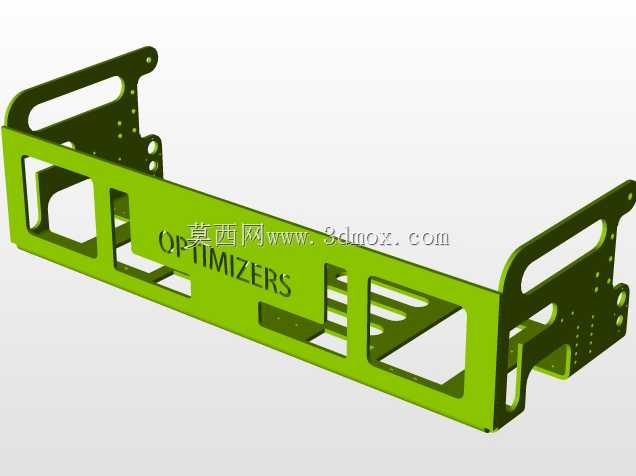

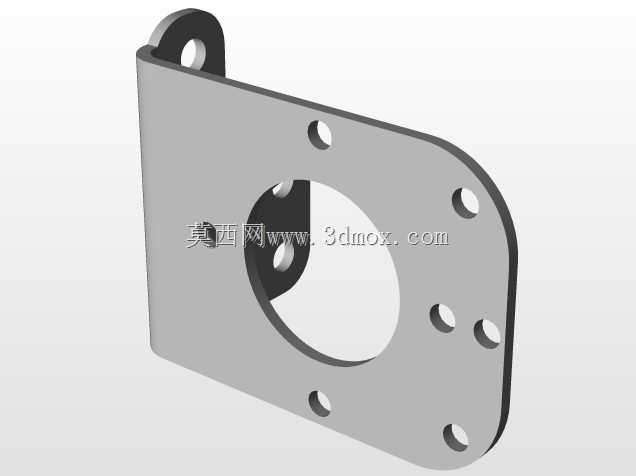

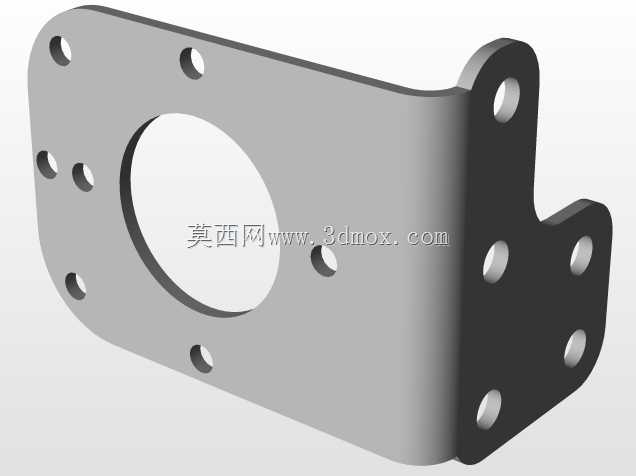

　　在陆上油气田集输管线、海上油气开采立管的定期运维检测场景中，埋地或水下敷设的管道长期受介质腐蚀、水流冲刷、地层应力影响，易出现管壁减薄、焊缝裂纹、内部结蜡等缺陷，常规人工检测受作业空间、环境压力限制无法深入管道内部，这款履带式检测装置正是针对这类深水石油管道的内检测需求开发。不同于传统轮式管道检测设备在管壁结垢、存在凸起焊缝时易打滑卡滞的问题，该装置采用双侧履带行走结构，履带接触面做了防滑纹理处理，可适配管径在一定区间内的钢制管道，行走过程中能自适应管壁的局部凹凸变形，保证检测作业时的行进稳定性，不会因管壁附着的油污、锈层出现行走偏移。装置整体框架采用镂空式钣金折弯焊接结构，在保证结构刚度的前提下尽可能压缩自身重量，

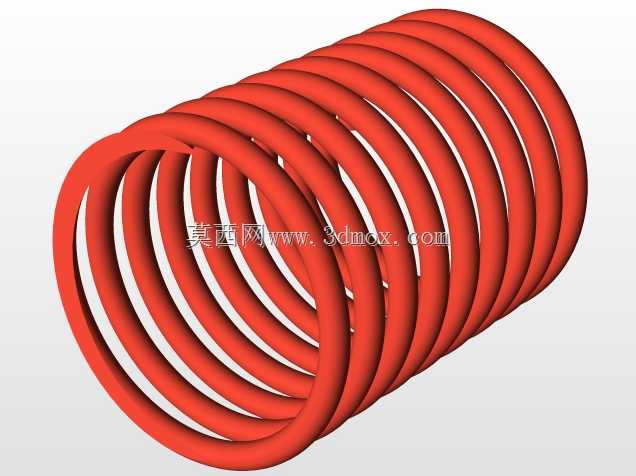

　　降低水下行走时的动力负载，框架两侧预留了传感器安装位，可根据检测需求搭载不同频率的超声波探头，探头通过弹性压持机构与管壁保持恒定接触压力，避免因管道椭圆度变化导致探头耦合不良，影响检测数据准确性。设计阶段优先考虑了水下作业的密封需求，所有驱动模块、信号传输模块的安装腔都做了静密封处理，走线位置采用密封接头过渡，可满足一定水深下的承压作业要求。装置顶部设置的U型提手结构，既方便设备在地面的转运吊装，也可作为线缆的固定支架，避免行走过程中拖拽的信号电缆与管壁发生剐蹭破损。框架上开设的多组长条形镂空槽，一方面用于减轻结构自重，另一方面可让水流快速穿过设备本体，降低水下行走时的水流阻力，同时减少泥沙在设备表面的淤积。

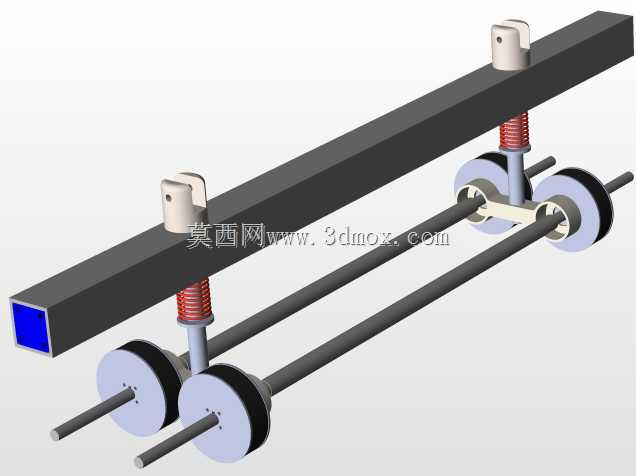

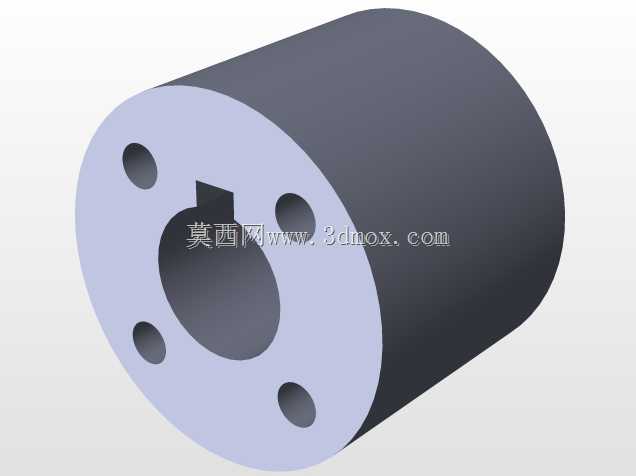

　　设备的行走驱动轮组布置在框架底部两侧，导向轮做了圆弧过渡处理，在管道变径、遇到环形焊缝凸起时可顺利爬坡通过，不会出现卡滞停机的问题。整套装置的安装边界充分考虑了管道内部的作业空间，整体径向尺寸小于待检测管道的最小通径，轴向长度控制在合理范围内，可顺利通过管道的弯头段，不会在弯管位置发生卡堵。检测作业时，装置搭载的超声波模块可沿管道轴向连续扫查管壁，将采集到的壁厚数据、缺陷位置信号实时通过脐带缆回传至地面接收端，替代人工完成高危环境下的管道缺陷排查，大幅降低油气管道运维的作业风险，提升检测效率与数据准确性。
