带法兰基座的异形管路连接结构件

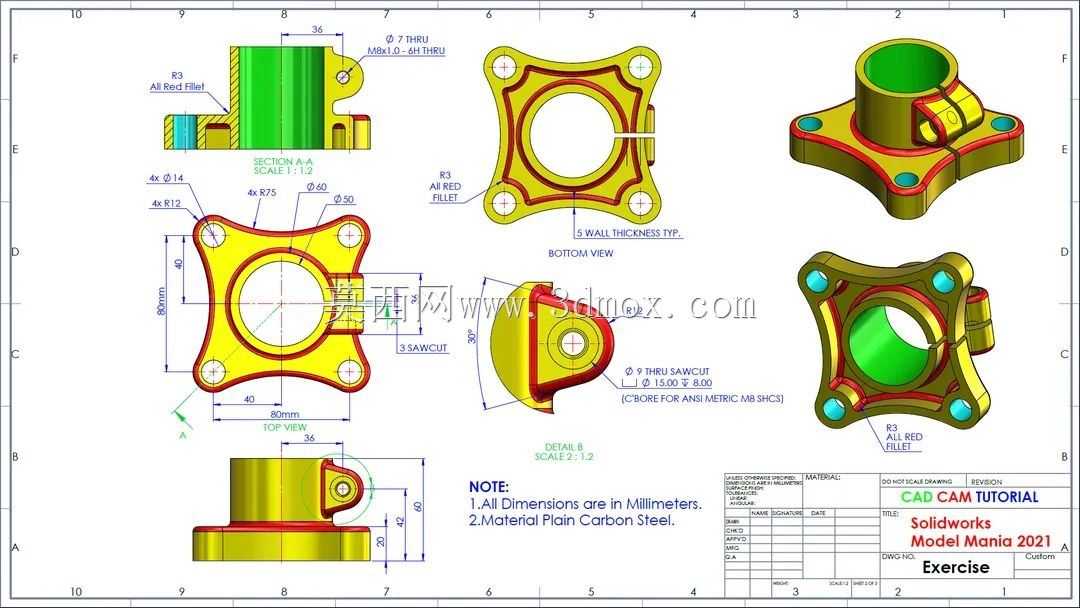

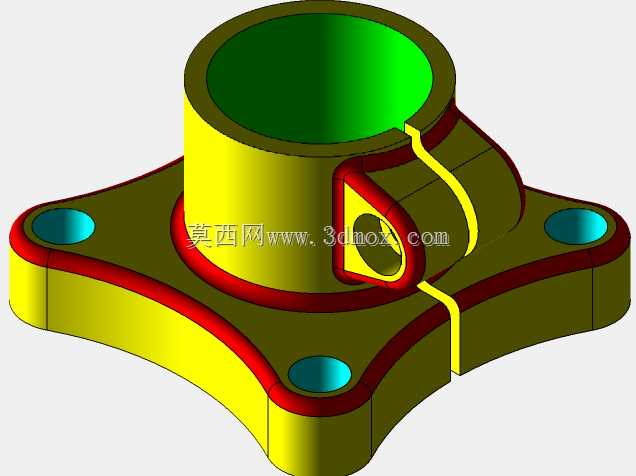

　　这类带方形法兰基座的异形管路连接构件，常应用在流体输送系统的管路转角、支路引出位置，也可作为小型传感元件的安装承载座，在液压泵站、气动控制回路、小型流体计量设备中十分常见。构件主体为竖直贯通的筒状流道，内壁做光滑过渡处理，减少流体经过时的阻力与紊流产生，避免长期输送介质时在壁面形成淤积。底部的方形法兰采用四角圆弧过渡设计，四个角点位置预留沉头安装孔，安装时可通过螺栓将构件整体固定在安装基面，沉孔结构能够让螺栓头部完全没入法兰表面，不会突出构件外轮廓，避免与周边其他零部件产生干涉。法兰与竖直筒体衔接的位置做了加厚的环形凸台，凸台边缘做圆角过渡，既可以降低注塑或铸造加工时的应力集中问题，也能提升筒体与基座连接位置的结构强度，

　　承受管路内部介质压力时不会出现根部开裂的情况。筒体侧壁引出的斜向支管，可用于连接压力检测、温度检测类传感元件，或是作为支路流道引出小流量介质，支管端部同样设置带单安装孔的小型凸台，方便外接元件的定位与固定，避免外接元件受管路振动影响出现松动。从设计逻辑来看，整个构件优先保证流道的贯通性与安装的稳定性，外轮廓的所有棱边都做了倒圆角处理，没有尖锐的直角结构，一方面适配铸造、注塑这类近净成形工艺的脱模需求，减少加工过程中的应力残留，另一方面也能避免安装维护时尖锐边角划伤操作人员。安装边界上，方形法兰的外轮廓尺寸决定了构件所需的最小安装平面面积，四个安装孔的孔位间距需与安装基面的预留螺孔完全匹配，竖直筒体的高度决定了外接管路的最低接入高度，

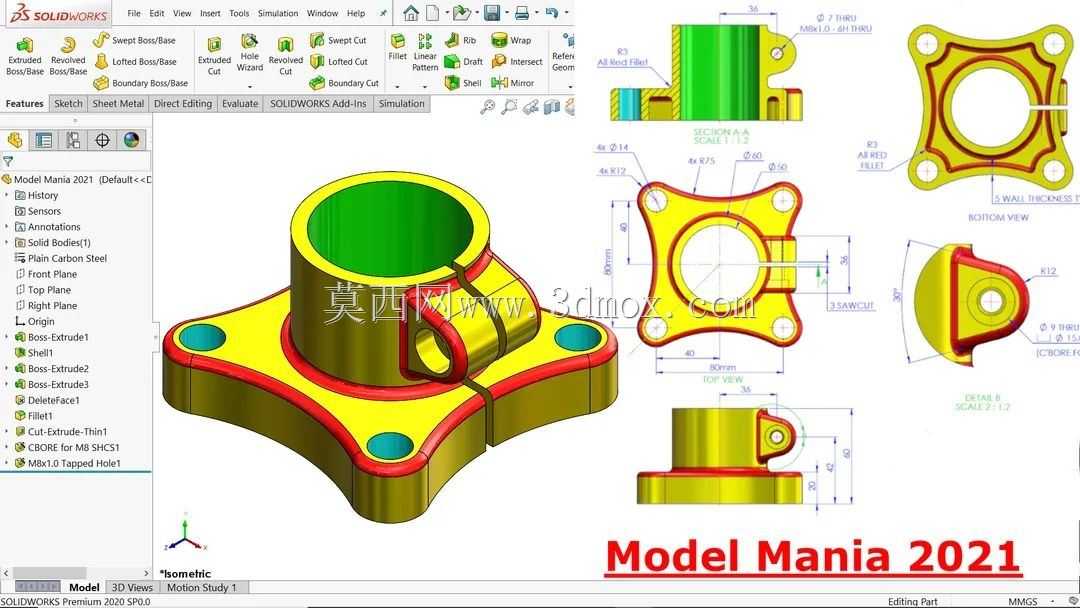

　　侧壁支管的伸出长度则要考虑外接元件安装后不会与竖直方向接入的管路产生空间干涉。这类构件在建模时需要重点处理不同方向筒体的相贯线位置，保证内壁曲面的光滑连续，法兰位置的沉孔深度要匹配对应规格螺栓的头部尺寸，所有过渡圆角的半径需要结合加工工艺要求设定，避免出现工艺无法实现的过小圆角。
