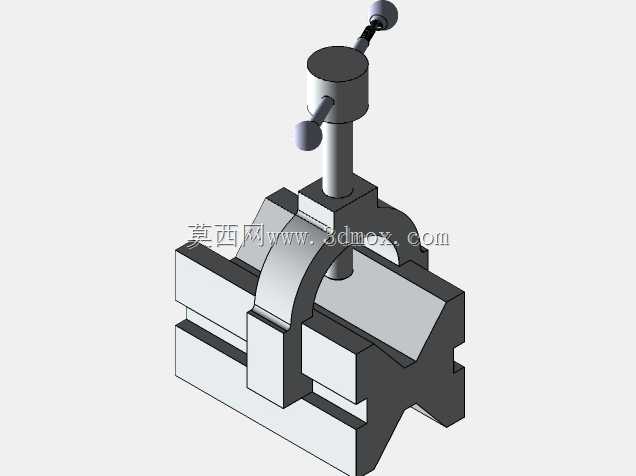

带螺旋压紧结构的V型夹持工装

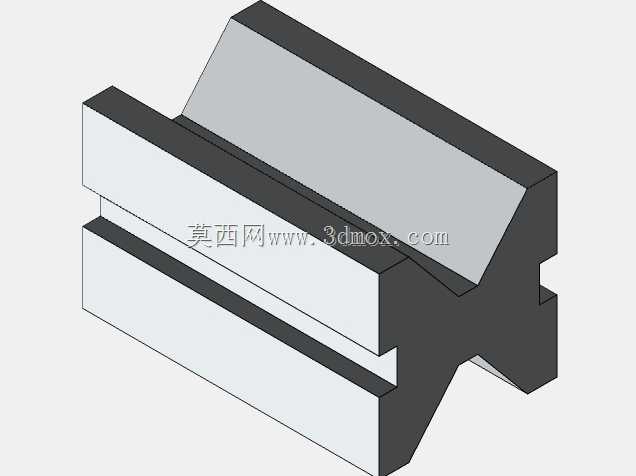

　　在轴类、套类回转体零件的加工、检测工序中，这类带螺旋压紧结构的V型夹持装置是车间工位上极为常用的定位工装，区别于普通固定式V型铁，它集成了压紧执行组件，无需额外搭配压板、螺栓就能完成工件的装夹固定，能有效减少工装准备的辅助时长。从结构设计逻辑来看，底座采用双侧带定位槽的阶梯式结构，槽体尺寸适配常规机床工作台的T型槽间距，安装时可直接通过T型螺栓将整个装置固定在铣床、磨床或者检测平台的台面上，不需要额外制作转接底座，安装边界能覆盖多数中小型机加工设备的工作台装夹范围。V型定位面的夹角采用行业通用的90度设计，对不同直径的回转体工件都有较好的对中性，定位面做了加厚处理，长期受工件挤压也不容易出现形变磨损，能长期保持定位精度。

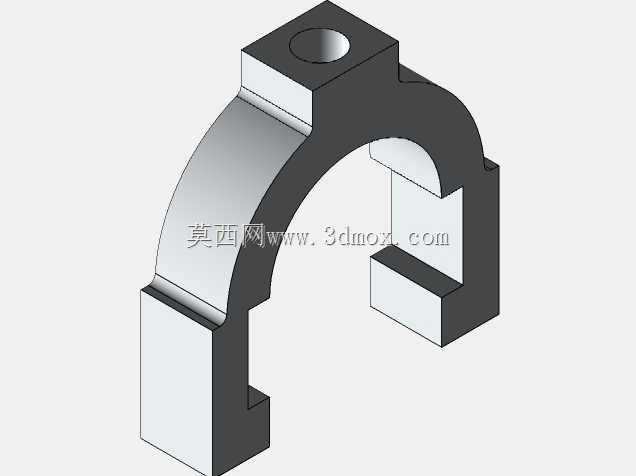

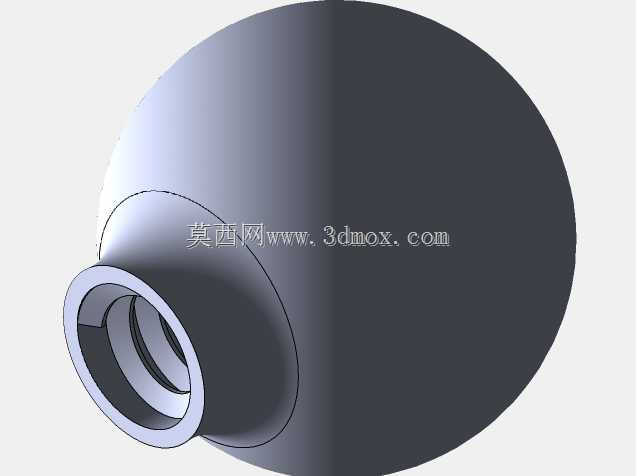

　　上方的螺旋压紧组件采用立式布置，压头位置做了圆弧过渡处理，压紧工件时不会在工件表面压出明显压痕，同时压头与螺杆之间做了活动连接，压紧过程中压头可以随工件外圆自适应微调角度，保证压紧力均匀分布，避免工件装夹时出现倾斜偏移。侧面的操作手柄采用球头式设计，操作人员手动旋紧时不需要额外加力杆，就能提供足够的压紧力，装夹小尺寸工件时单手即可完成操作，在小批量零件的修配、检测场景下使用效率很高。这类工装的整体外形尺寸控制在中小型工位器具的范围内，不会占用过多工作台空间，底座的V型槽两侧预留了足够的操作空间，方便操作人员使用百分表、千分尺对装夹好的工件进行形位公差检测，也能适配铣刀、砂轮的走刀路径，不会在加工过程中出现刀具与工装干涉的问题。

　　在实际生产场景中，这类V型夹持装置常被用于轴类零件的键槽铣削、端面钻孔、径向钻孔工序，也会在精密检测工位作为工件定位基座使用，相比分体式的V型铁加压板的装夹方式，它的装夹重复定位精度更高，操作步骤更简便，能降低一线操作人员的装夹劳动强度，同时减少因装夹不当导致的工件报废问题。设计过程中对压紧螺杆的行程做了合理规划，既可以满足小直径光轴的装夹需求，也能适配一定范围内直径较大的轴类、套类零件，不需要频繁更换压头或者调整工装位置，通用性较强。
