三级减速齿轮变速箱结构设计方案

　　这款三级减速齿轮箱的设计，最初是面向小型传动演示场景与教学实验需求开发，可直观展示定轴齿轮传动的减速逻辑，也可作为小型低速传动工位的动力传递单元原型，适配对输出扭矩有小幅提升、转速有明确降低需求的轻载传动场景，比如小型输送线的驱动端、实验台架的动力转接单元、教学演示用传动解剖教具等场景都能适配。从传动参数匹配来看，三个减速阶段分别设置1:4、1:3、1:2的传动比，总传动比达到24，可将输入端的高转速小扭矩输入，逐级转换为低转速大扭矩输出，每一级齿轮副的载荷分配经过初步校核，相邻级的齿轮模数匹配考虑了逐级增大的扭矩载荷，避免低速级齿轮齿面接触应力超出许用值。设计过程中优先考虑了结构的易拆解性，箱体采用上下分体式结构，

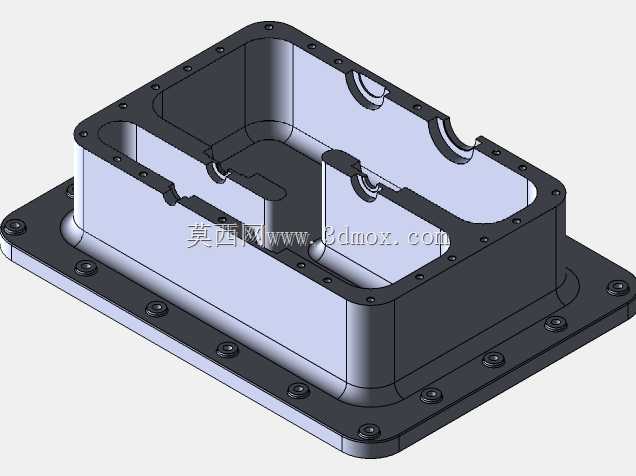

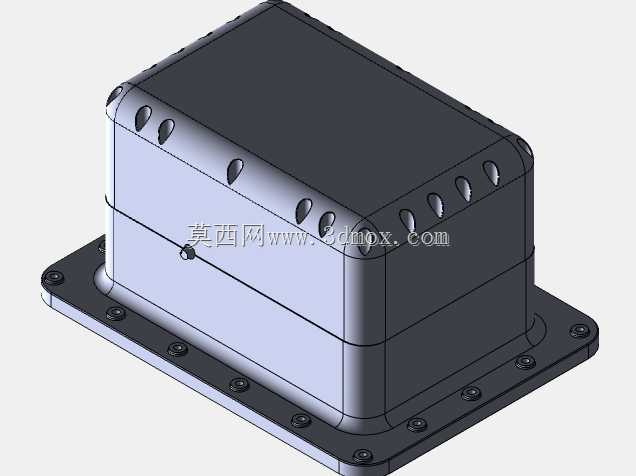

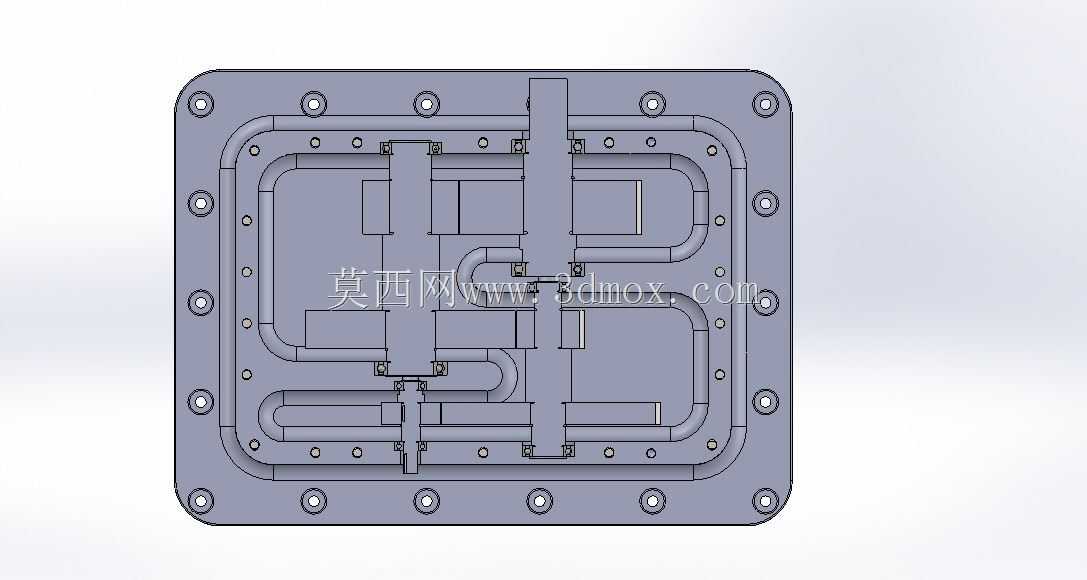

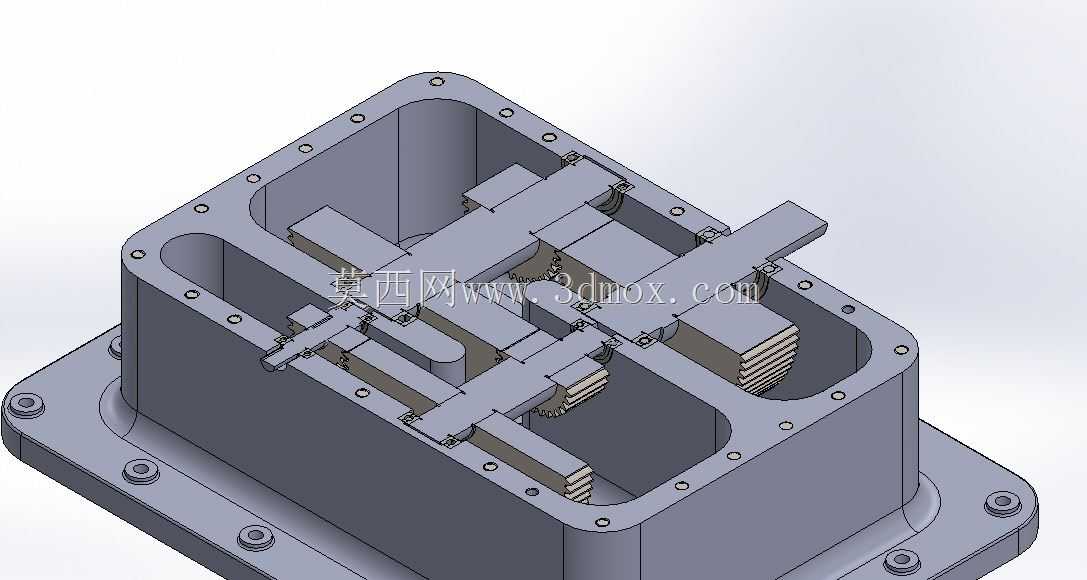

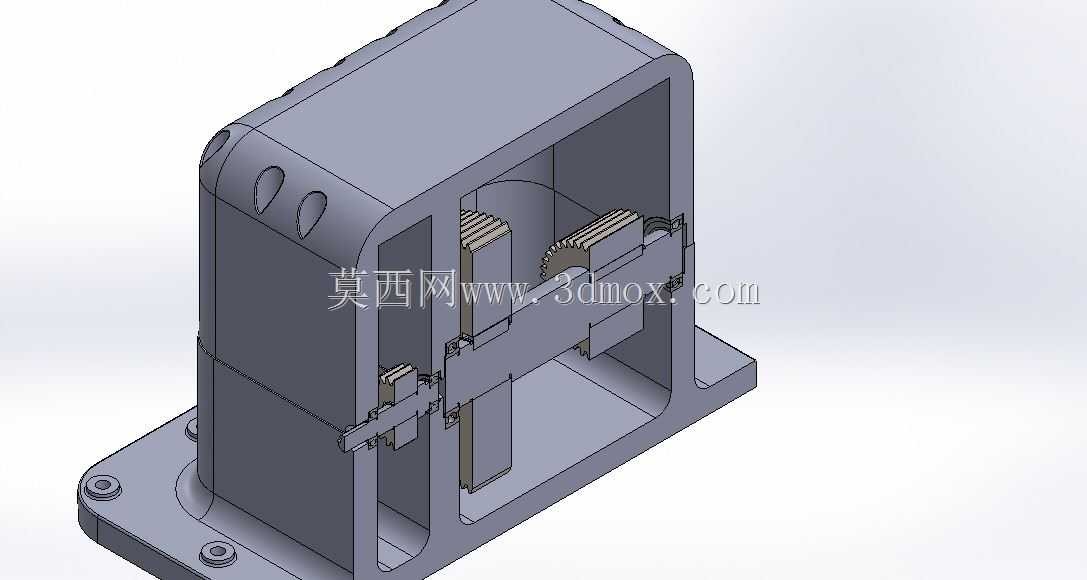

　　上下箱体结合面设置定位止口保证装配同轴度，周向布置的紧固螺栓可实现上下箱体的可靠连接，拆卸时只需拆除周向螺栓即可打开箱体，直接观察内部各级齿轮的啮合状态、轴系的支撑结构，既方便演示时拆解展示内部传动逻辑，也便于后续对润滑结构、壳体壁厚做迭代修改。底部带安装法兰的底座设计，法兰面预留了均匀分布的安装螺栓孔，安装时可直接通过螺栓将箱体固定在安装基准面上，法兰面与箱体主体为一体化结构，保证安装后的整体刚性，避免传动过程中箱体出现共振偏移。箱体边角做了圆弧过渡处理，既减少了应力集中风险，也避免了锐边带来的装配安全隐患，上部壳体周向的凹槽结构，一方面可以增加壳体的结构刚性，减少薄壁壳体的形变，另一方面也可作为散热辅助结构，

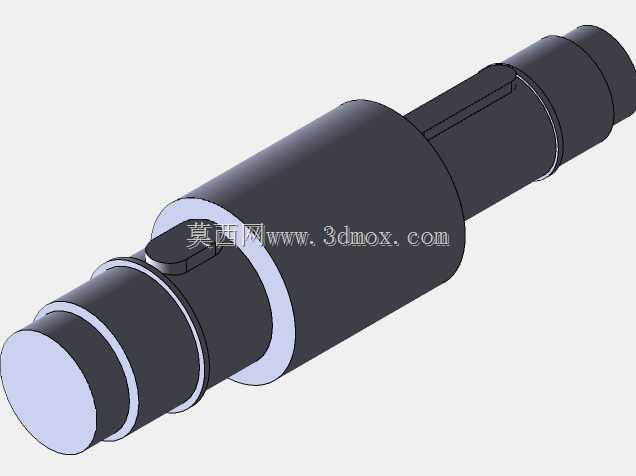

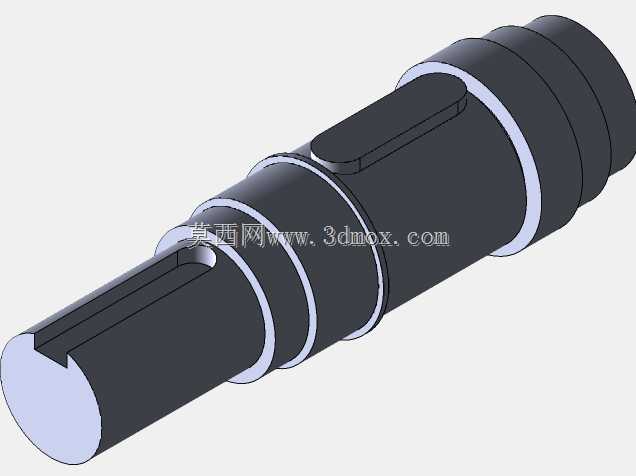

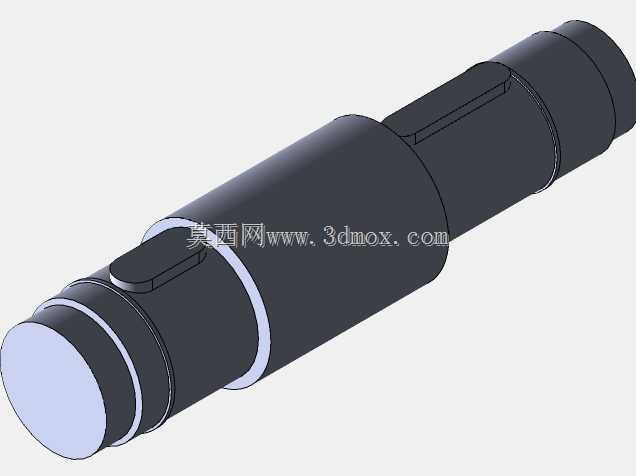

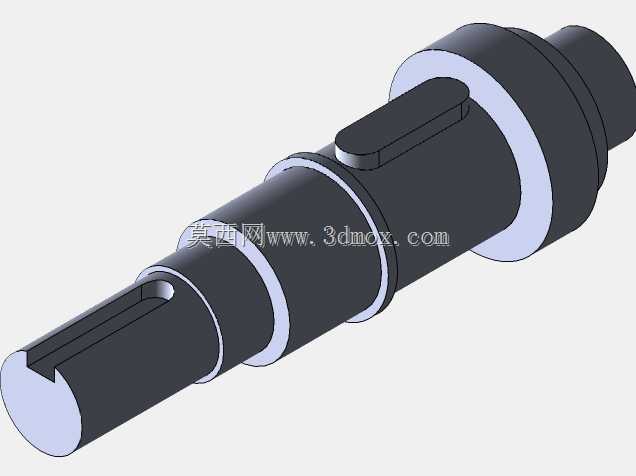

　　增大壳体与空气的接触面积，带走齿轮啮合产生的部分热量。轴系支撑采用标准轴承配置，每根传动轴两端都设置轴承位，保证轴系的回转精度，减少齿轮啮合的偏载风险，内部腔体预留了足够的润滑空间，可采用脂润滑或者稀油润滑的方式，适配不同转速工况下的润滑需求，后续修改时可根据实际载荷需求调整齿轮参数、轴承选型，也可在壳体上增加注油孔、油位观察窗、密封结构等细节，将演示模型迭代为可实际投产的传动部件。
