双路SPDT继电器模组带防护外壳结构

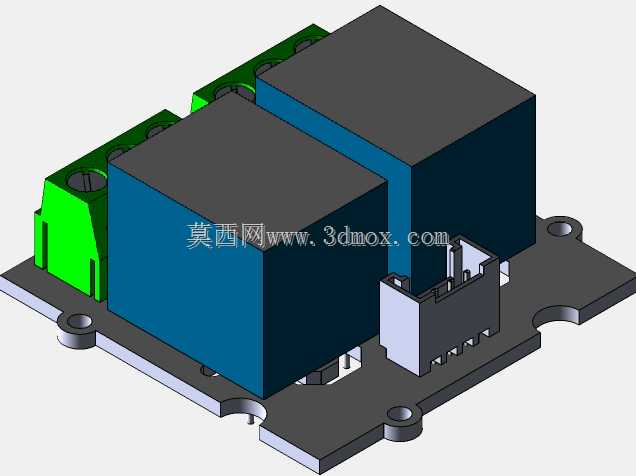

　　这款双路SPDT继电器模组的结构设计，完全围绕工业现场电控柜内的实际布线、安装与运维需求展开，日常多用于小型自动化设备的信号中转、负载通断控制场景，比如小型流水线的工位触发信号切换、实验台电控回路的负载切换、智能家居改造里的强电回路隔离控制，都能见到这类双路继电器模组的应用。从结构设计思路来看，模组采用上下分体式布局，下方是核心的PCB载板，直接焊接两颗单刀双掷继电器本体，板载的绿色接线端子采用大间距螺丝压接结构，每一路对应三个接线位，分别接入公共端、常开端、常闭端，接线时不需要额外焊接导线，用普通十字螺丝刀就能完成压接，适配0.5-2.5平方的多股硬线与软线，现场布线效率比直插式引脚的裸继电器高很多。

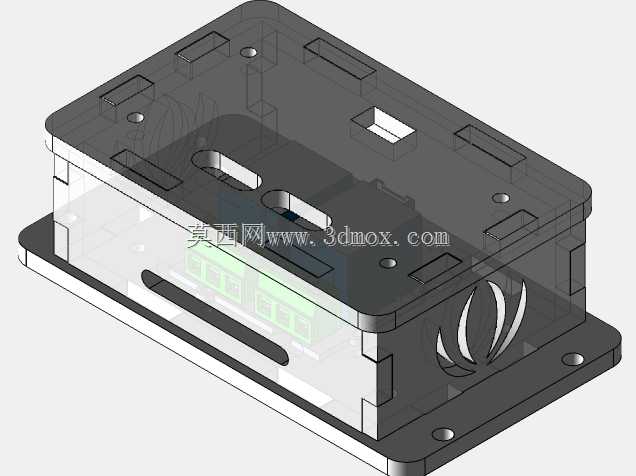

　　载板上预留了两个对称的安装孔位，孔位间距匹配常规电控柜内的DIN导轨安装附件尺寸，既可以用螺丝直接固定在绝缘安装板上，也能搭配卡扣快速卡在标准导轨上，安装边界的容错空间充足，不需要在柜内额外打孔调整位置。上方的半透明防护外壳采用卡扣式装配，不需要螺丝就能和载板扣合，外壳表面预留了对应接线端子的开口，接线时不需要拆下整个外壳，只需要对准端子位置插入导线拧紧螺丝即可，外壳表面模压的高压警示标识，能直观提醒运维人员注意带电触点风险，避免误触。外壳侧面预留了散热缝隙，继电器长时间带载工作时产生的热量能顺着缝隙自然散出，不会因为密闭空间导致内部温度过高影响触点寿命。从实际使用的功能特性来看，

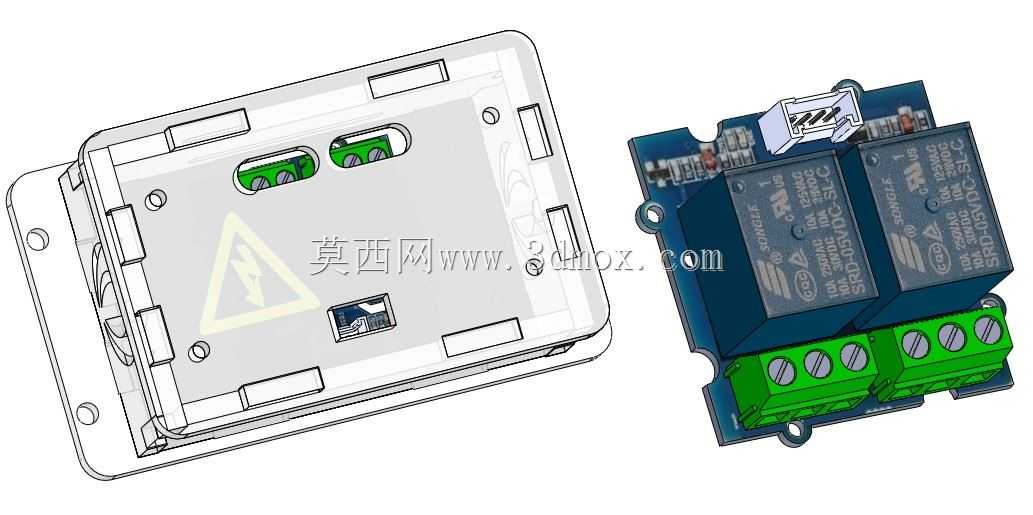

　　单刀双掷的触点结构能同时实现一路回路的接通与另一路回路的断开，双路独立设计可以分别控制两个独立的负载回路，不需要额外占用更多安装空间，相比两个独立继电器并排安装，整体占用的柜内空间减少近40%，对于紧凑布局的小型电控箱来说，这种集成式结构的空间优势非常明显。建模时完整还原了外壳的卡扣配合间隙、接线端子的螺丝沉头深度、继电器本体的引脚焊接位置，所有配合尺寸都按照实际量产零件的公差带设置，不管是用来做电控柜的布局干涉检查，还是做衍生的外壳改型设计，都能直接复用模型的基准特征，不需要重新测绘实物尺寸。
