工业立式电气控制柜外壳结构设计

项目分类:配电柜 发布时间:2022-03-16 ID:582499
  • 工业立式电气控制柜外壳结构设计
  • 工业立式电气控制柜外壳结构设计

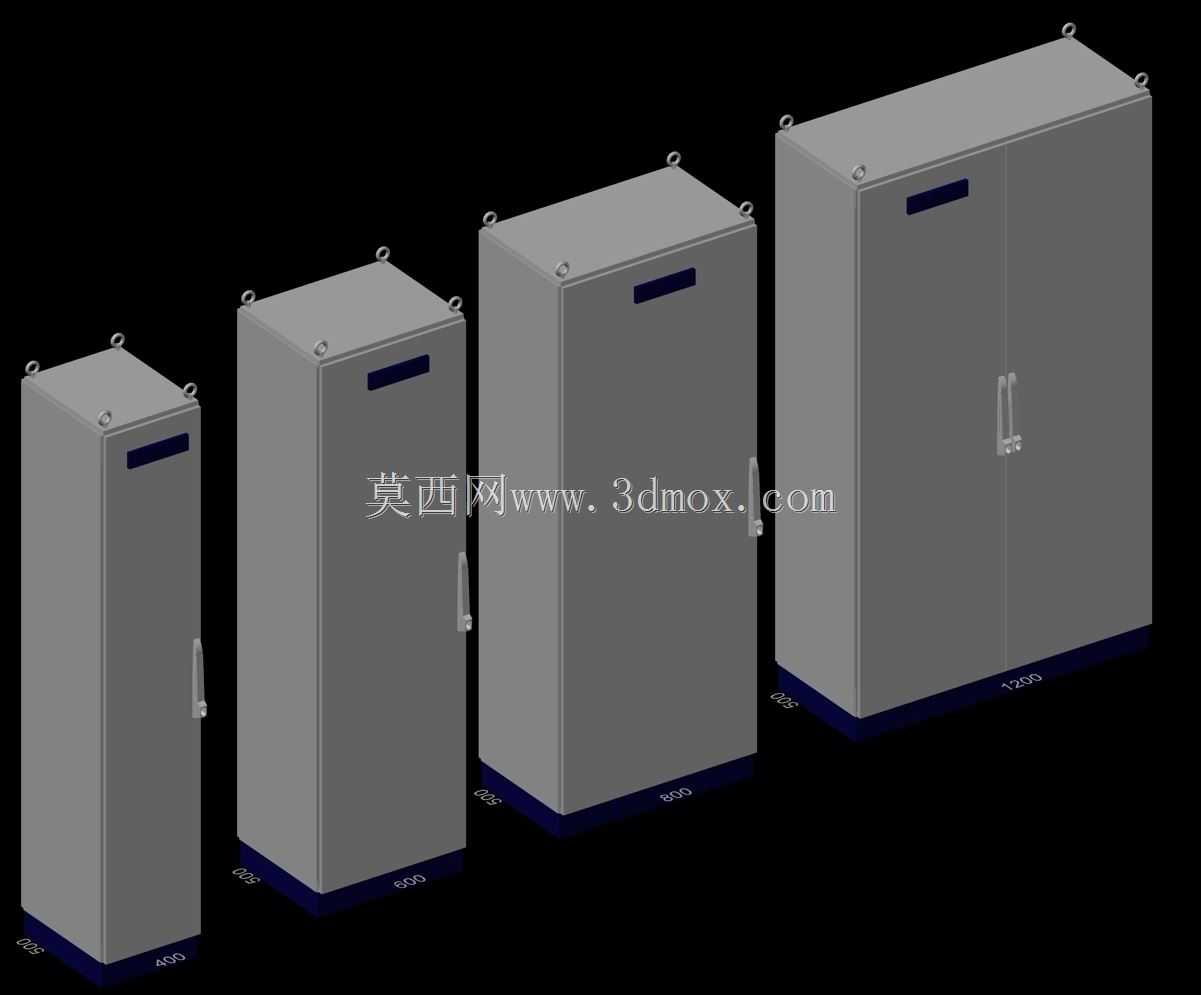

  在车间产线改造、自动化设备配套以及楼宇配电间布置中,柜体的深度方向往往是最容易被现场条件限制的参数。这套深度统一为500mm的立式电气外壳,正是针对安装进深受限、又需要容纳常规断路器、接触器、端子排与PLC模块的场景开发。柜体宽度覆盖400mm、600mm、800mm与1200mm四档,高度统一取2000mm,既可以单台靠墙安装,也能多柜并柜组成成排配电或控制系统。500mm的进深在保证内部元件散热间隙的同时,能让柜门完全打开后不挤占过人通道,适合老厂房改造、设备旁就近控制以及紧凑型配电间使用。从结构设计角度看,柜体采用常见的九折型材或折弯钢板框架思路,顶部预留吊环安装位,方便现场吊装就位;底部设置落地底座,

  既抬高柜体防止地面积水侵蚀,也为进出线电缆预留弯折与固定空间。柜门配置长条形暗装拉手与锁具,单门结构用于400、600、800mm宽柜体,1200mm宽规格采用双开门,便于在狭窄通道内开启维护。门板上部预留观察窗或仪表开孔区域,可嵌入电流表、指示灯或人机界面;柜体内部则可根据电气原理图灵活安装安装板、横梁与走线槽。三维建模时需要重点控制几处边界:外形尺寸按宽×高×深表达,分别为400×2000×500、600×2000×500、800×2000×500、1200×2000×500;并柜时要保证相邻柜体框架孔位对齐,门板开启不能干涉;底座固定孔距应与现场槽钢或预埋基础匹配。柜内安装板通常距后壁留出走线空间,强弱电分隔走线,发热元件上方预留散热通道。对于结构工程师而言,这类柜体模型的价值不只在外观,更在于提前校验元件布局、柜门开启角度、进出线位置以及与周边设备的安全距离,从而在投产前发现干涉与维护空间不足的问题。
