工业立式电气柜成套柜体结构设计

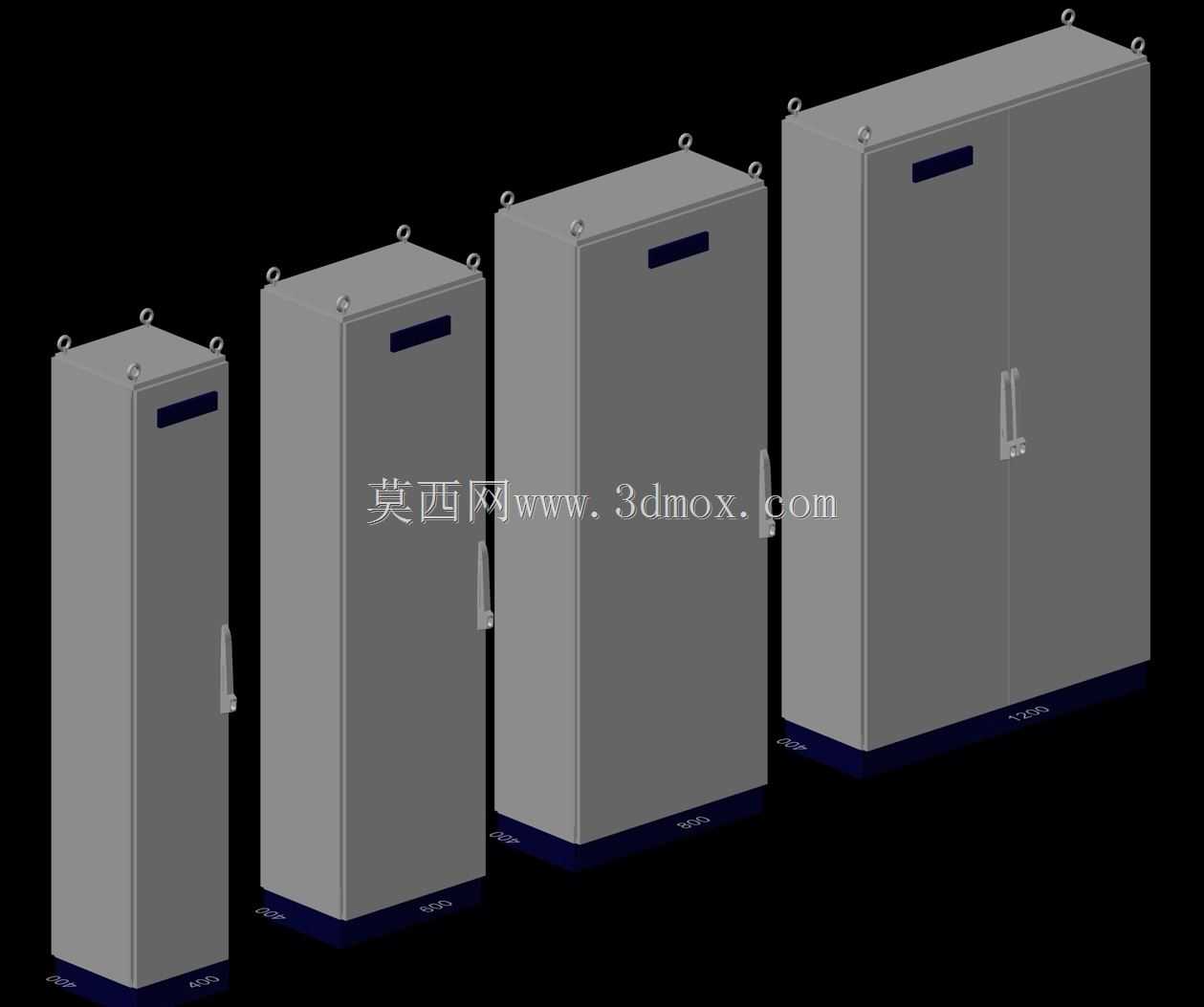

　　在工厂自动化产线、配电房及设备配套现场，电气柜体承担着容纳断路器、接触器、PLC、端子排与布线的核心作用。这套三维模型呈现的是一组深度统一、宽度按容量分级的立式电气外壳，适合在项目前期进行排布校核、开孔规划与成套方案沟通。柜体采用常见的九折型材或折弯钢板框架思路，整体为长方体落地结构，顶部预留吊环安装位，方便现场吊装就位；底部设置基座或底板区域，便于电缆从下方进入并完成接地与固定。柜门为整扇单门或多柜并装形式，正面装有门锁与铰链，门缝、折弯边和加强筋的处理都围绕刚性与防护性能展开。门体上部预留长条形开孔，可嵌入观察窗、指示灯或人机界面，无需在建模阶段额外裁切。从尺寸边界看，该系列柜体宽度方向以400mm为模数递增，覆盖400、

　　600、800、1200mm等规格，深度统一为400mm，高度统一为2000mm。这种统一深度与高度的设计，在多柜并排安装时能够保证顶面、底面和背面齐平，减少母线桥、并柜件与现场装饰条的适配难度。对结构工程师而言，建模时需要重点控制侧板、门板、顶板、底板和安装板之间的装配间隙，确认门锁高度、铰链位置与加强梁不与内部元器件冲突；安装板通常后置于柜内，可通过导轨或螺栓调节前后距离，为变频器、继电器、线槽和线缆预留弯曲半径。在实际选型中，400mm宽柜体适合作为小容量进线柜或远程IO柜，600至800mm宽可满足常规电机控制与PLC系统布置，1200mm宽则适合多回路或双电源方案。柜内布局应遵循强弱电分离、走线短顺、

　　发热器件上部留通风空间的原则，三维模型能够提前检查元器件与柜门开启轨迹、线槽走向、接线端子操作空间之间的关系。柜体表面一般采用磷化后喷塑处理，颜色以工业常用的浅灰或RAL7035为主，既提升耐腐蚀能力，也便于与车间环境统一。模型对吊环、门锁、铰链、底部封板等细节均有表达，可直接用于方案展示、安装空间校核和钣金拆图参考，帮助工程师在投产前发现并柜干涉、开门受限、维护距离不足等问题，从而减少现场返工。
