工业输送线用双支座滚轮支撑组件

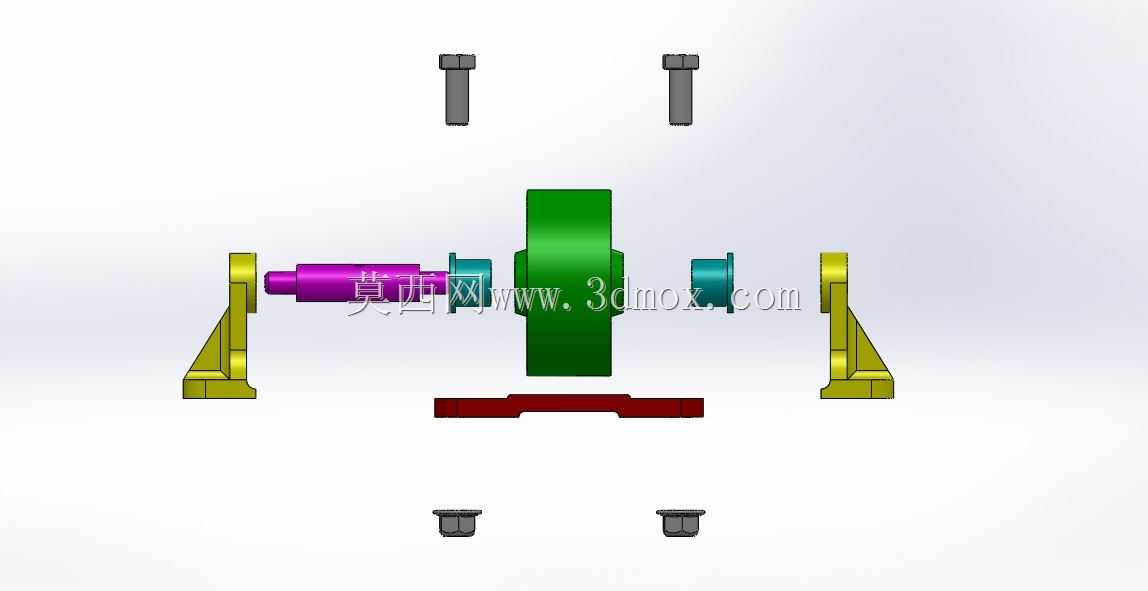

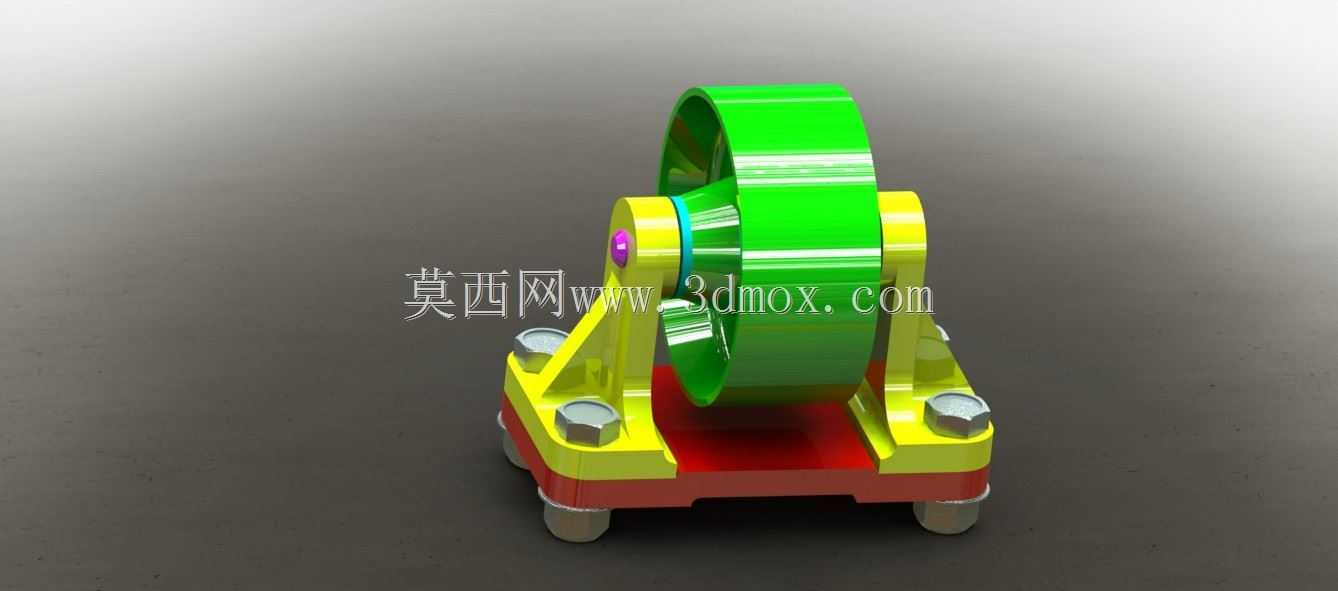

　　这类滚轮支撑组件常应用在轻工输送线、自动化物料移载工位、小型设备导向滑移机构中，核心作用是为环形输送带、滑移工装板、往复运动的执行件提供滚动支撑，降低运动过程中的摩擦阻力，同时约束滚轮的径向跳动量，保证运动轨迹的直线度。从结构设计来看，整体采用对称式双支座布局，两个立式支撑臂通过底部一体化安装基座连为整体，基座底部预留了四个沉头安装孔位，可通过六角螺栓直接固定在设备型材框架或安装平台上，安装时需保证基座贴合面的平面度误差不超过0.1mm，避免支座受力后出现偏斜导致滚轮卡滞。滚轮部分采用宽幅轮体设计，轮面做了圆弧过渡处理，可适配平面输送带、V型导向轨等多种接触工况，轮体中心穿装销轴与两侧支撑臂铰接，销轴端部设置轴向限位结构，

　　防止设备运行过程中销轴窜动脱出。支撑臂与基座的连接位置做了三角形加强筋结构，可抵消滚轮受径向载荷时产生的弯矩，避免支撑臂长期受力出现形变，基座与安装面之间预留了调整垫片的放置空间，安装调试时可通过增减垫片厚度调整滚轮的中心高度，适配不同高度的输送或导向需求。设计过程中优先考虑了部件的拆装维护性，滚轮销轴采用可拆卸结构，后期轮体磨损后无需拆卸整个支座，仅需抽出销轴即可更换滚轮，大幅降低产线停机维护的时间成本。安装边界方面，整体结构的横向宽度控制在常规工业铝型材的安装间距范围内，纵向高度适配多数轻型输送线的安装空间，轮体的转动间隙控制在合理区间，既保证转动顺畅无卡滞，又不会因间隙过大出现运行晃动。在实际工况应用中，

　　这类组件可承受的径向载荷覆盖轻型物料输送的常规需求，轮体材质可根据使用场景更换，比如输送易碎物料时可包覆聚氨酯层降低接触噪音与磕碰损伤，在有切削液或腐蚀性介质的工位可更换为工程塑料轮体提升耐蚀性，支撑结构本身采用金属材质加工，可保证长期使用的结构强度，不会因持续受力出现蠕变形变。
