可补偿角位移的十字轴式万向连接结构

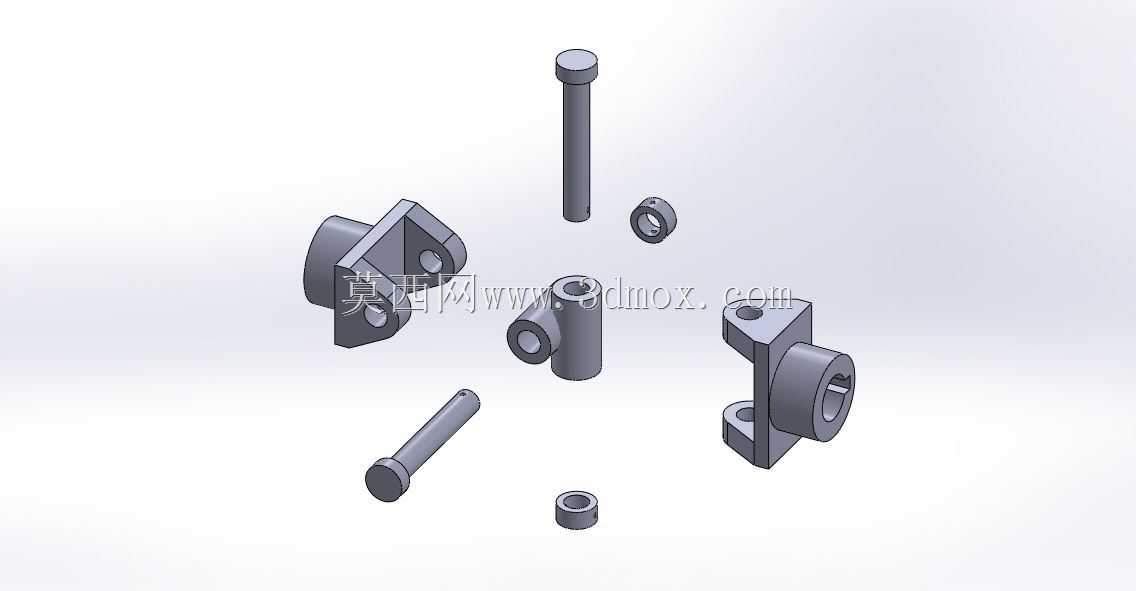

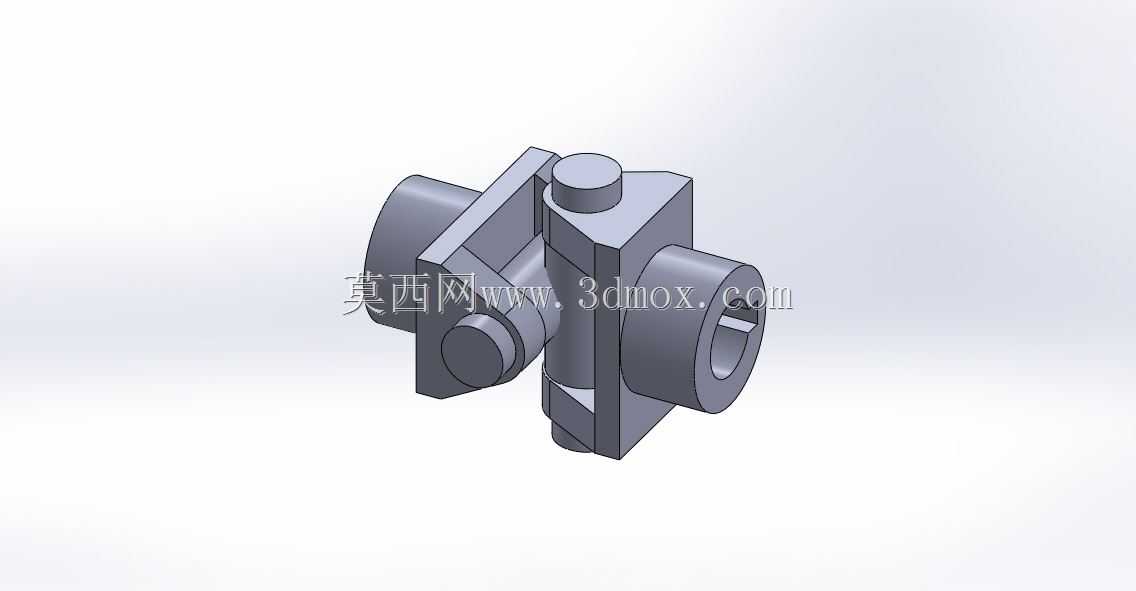

　　在中小功率传动系统的布局中，经常会遇到两根传动轴无法保证严格同轴、工作过程中存在相对角向偏移的工况，比如轻工设备的进给机构、小型输送线的动力传递端、检测设备的动力输出单元，这类场景下刚性联轴器无法适配偏移量，强行使用会造成轴系憋劲、轴承过早磨损、传动阻力陡增的问题，而这款十字轴式万向连接结构，正是针对这类小扭矩、存在角位移的两轴连接需求设计的。整套结构采用分体式装配设计，两端的连接叉座分别与主动轴、从动轴配合，通过中部的十字销轴实现扭矩传递，十字轴的四个轴颈分别嵌入两个叉座的对应安装孔内，配合间隙经过合理设计，既可以保证扭矩传递过程中无明显旷量，又能允许两轴之间存在一定范围的角向偏移，在两轴轴线夹角不超过设计允许值的工况下，

　　能够稳定传递旋转扭矩，不会因为轴系的偏斜产生附加的径向载荷。从安装边界来看，两端叉座的轴孔尺寸适配常规直径的光轴连接，可通过顶丝或者销轴实现与轴端的周向固定，整体径向尺寸紧凑，不会占用过多的安装空间，适合在设备内部布局紧凑的传动节点使用。设计过程中充分考虑了装配的便捷性，所有零件均采用规则的机加工结构，没有复杂的异形曲面，十字销轴与叉座孔的配合选用间隙配合，装配时无需专用工装即可完成组装，日常维护时也可以快速拆卸检查销轴的磨损情况。在实际使用场景中，这类连接结构不需要额外的润滑维护，适合在低速、小扭矩的传动场合使用，能够补偿安装过程中产生的同轴度误差，也能适应设备运行过程中因为机架轻微形变带来的轴系偏移，

　　有效降低轴系两端支撑轴承的负载，提升整个传动单元的使用寿命。不同于大规格的工业万向联轴器，这款结构的零件数量少，加工难度低，没有复杂的保持架或者滚针结构，在对传动精度要求不是极高、扭矩负载不大的民用设备、教学实验装置、小型自动化设备中，能够以极低的成本实现可靠的两轴连接功能，同时因为结构分体的特性，在轴系已经完成固定的设备上，也可以不用拆卸两端轴系，直接完成联轴器的加装或者更换，大幅降低现场维护的操作难度。
