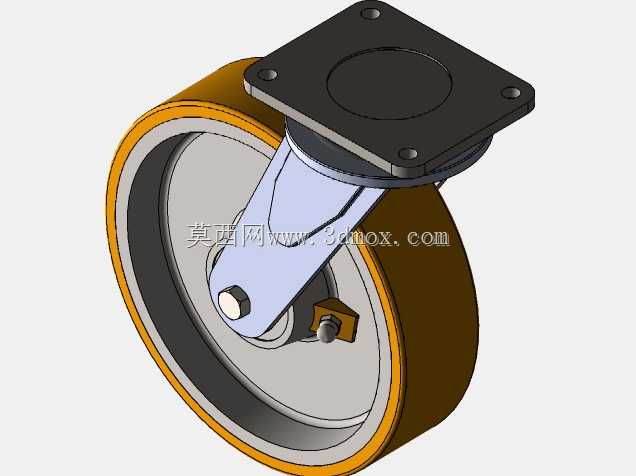

重载方形顶板万向工业脚轮结构

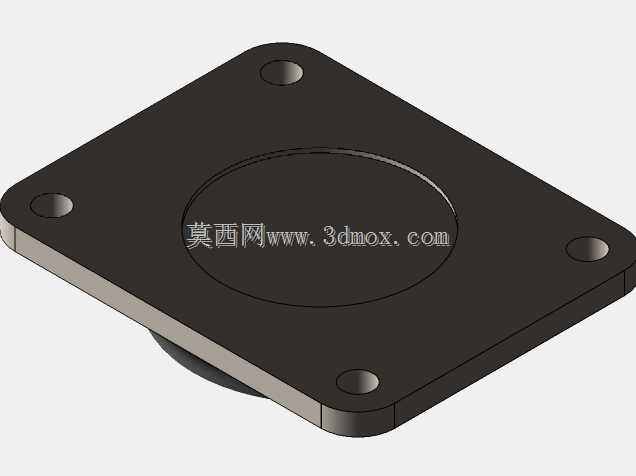

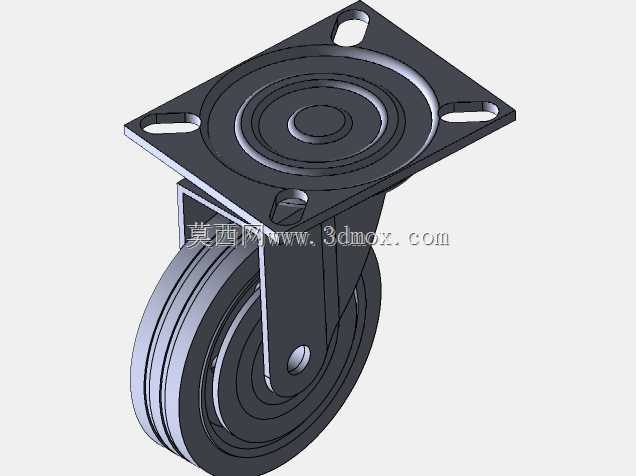

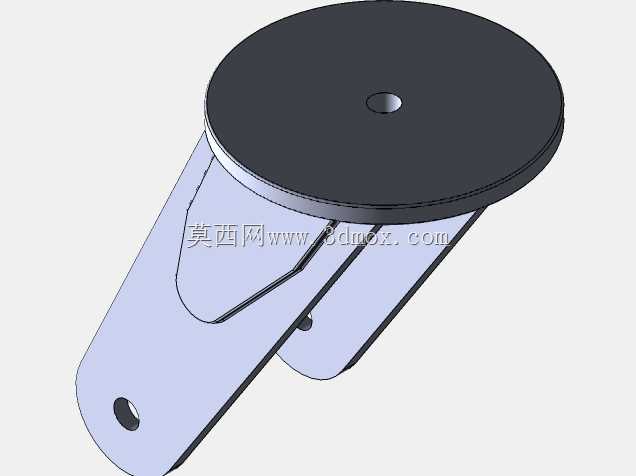

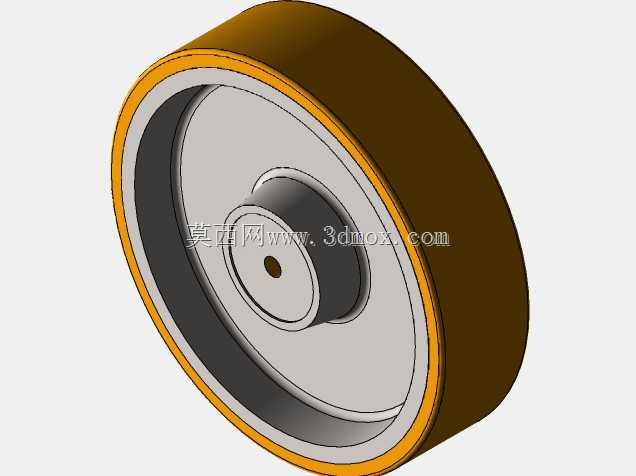

　　这款脚轮采用方形顶板安装形式，顶板四角开设长圆形安装孔，可在一定范围内吸收安装孔位偏差，降低机架底板加工精度要求。顶板下方设置回转支承结构，轮架可绕竖直轴线360度回转，使设备在推行过程中能够灵活改变行进方向，适用于车间周转车、轻型工作台、可移动设备机架以及工装夹具底座等需要频繁移位的场景。轮体部分采用单轮支撑，轮面宽度与轮径比例经过平衡，既保证承载时的接触面积，又避免转向阻力过大。轮架侧板通过销轴与轮体连接，销轴孔位置兼顾受力传递与装配便利性，轮体转动时可绕销轴自由旋转。从结构布局看，顶板与回转盘之间形成稳定的传力路径，垂直载荷经顶板、回转盘、侧板传递至轮轴，再由轮体分散到接触面；转向时载荷通过回转副释放，

　　不会对安装螺栓形成额外扭转力矩。设计中需要重点控制顶板厚度、侧板折弯高度以及轮轴直径之间的匹配关系：顶板过薄会在长期载荷下出现翘曲，侧板高度不足会影响转向稳定性，轮轴直径偏小则容易在冲击载荷下产生弯曲。长圆孔的布置方向也应结合设备常见调整方向确定，通常沿设备长度与宽度方向均预留调节量，方便现场对位。外形边界方面，方形顶板决定了安装面所需的最小平面区域，回转直径决定脚轮周围需要预留的避让空间，轮体最低点到顶板的高度决定整机离地高度。在设备底部布置时，不能只看单个脚轮的静态尺寸，还要考虑满载偏转时轮架与设备侧板、管线、支撑腿之间的干涉风险。若四只脚轮同时使用，应保证安装面平面度，避免个别轮子悬空导致载荷集中；若用于焊接工装或检测平台，

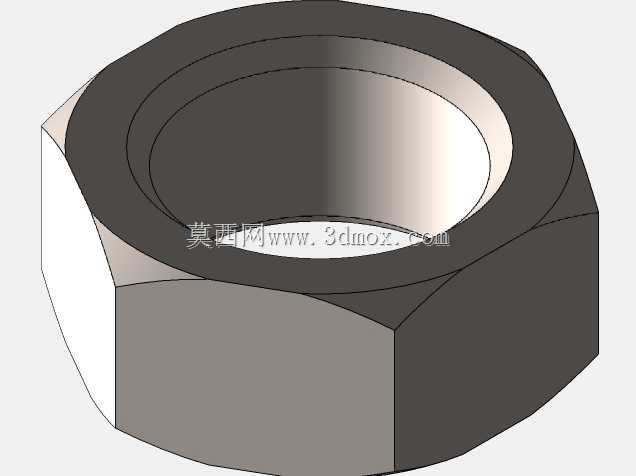

　　还可配合支撑脚杯使用，移位时由脚轮承载，到位后由脚杯调平并承担工作载荷。该结构把移动、转向、安装调节三项功能集中在较小空间内，零件数量少，受力路径清晰，适合作为通用移动支撑单元纳入标准件库。建模时应分别表达顶板、回转盘、轮架、轮体、销轴和紧固件的装配关系，并保留安装孔、回转间隙和轮体轮廓，便于在整机布局中直接校核运动空间与安装边界。
