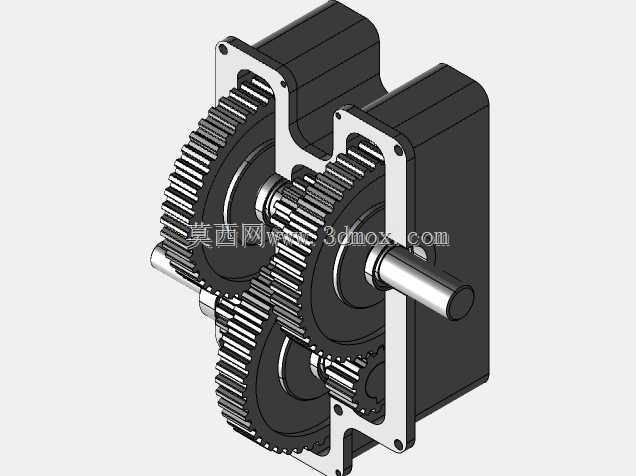

33比1减速比三级齿轮变速箱结构

　　这款定轴式齿轮减速变速箱，核心传动路径采用三级平行轴圆柱齿轮啮合布局，最终实现33:1的固定减速比，可适配多数需要低转速大扭矩输出的中小功率传动场景，常见于轻工输送线、小型自动化专机、农用辅助机具、非标测试设备的动力端配套。从结构设计逻辑来看，箱体采用剖分式前后端盖配合主体腔室的结构，输入轴与输出轴沿箱体对角方向平行布置，中间轴通过轴承座嵌套在箱体内部的支撑凸台上，所有齿轮均采用直齿圆柱齿轮形制，加工难度低、装配容错率高，日常维护时仅需拆开前端盖即可完成齿轮啮合间隙检查、轴承润滑脂更换等操作，不需要完全拆解整个箱体与外部连接结构。齿轮参数匹配上，每一级传动的齿数比经过逐级分配，避免单级传动比过大导致的齿轮径向尺寸失控，

　　同时让各级齿轮的接触强度、弯曲强度承载余量保持相近，不会出现某一级齿轮过早疲劳失效的问题，所有轴系的支撑点均配置深沟球轴承，可同时承受径向载荷与少量轴向窜动带来的载荷，适配正反转切换的传动工况。安装边界方面，箱体两侧的安装法兰面预留了对称布置的通孔，可直接通过螺栓固定在设备的安装基板上，输入轴、输出轴的轴伸长度与直径均按照常规中小功率传动的接口尺寸设计，可直接配套联轴器、同步带轮、链轮等常规传动连接件，不需要额外做轴头转接加工。箱体内部的腔室预留了足够的储油空间，可采用脂润滑或者稀油飞溅润滑，根据不同的运行转速选择对应的润滑方式即可，端盖与箱体结合面预留了密封槽，可加装密封垫防止润滑油渗漏，同时阻挡外部粉尘进入传动腔室。

　　在实际选型适配时，可根据输入端的电机额定转速，结合33:1的减速比直接核算输出端的额定转速与输出扭矩，匹配对应负载的运行需求，齿轮啮合侧隙在设计时预留了合理的公差范围，既可以保证传动过程中不会出现卡滞，也能控制正反转切换时的回程空程量，满足多数普通传动场景的精度要求。
