装载机铲斗结构三维设计模型

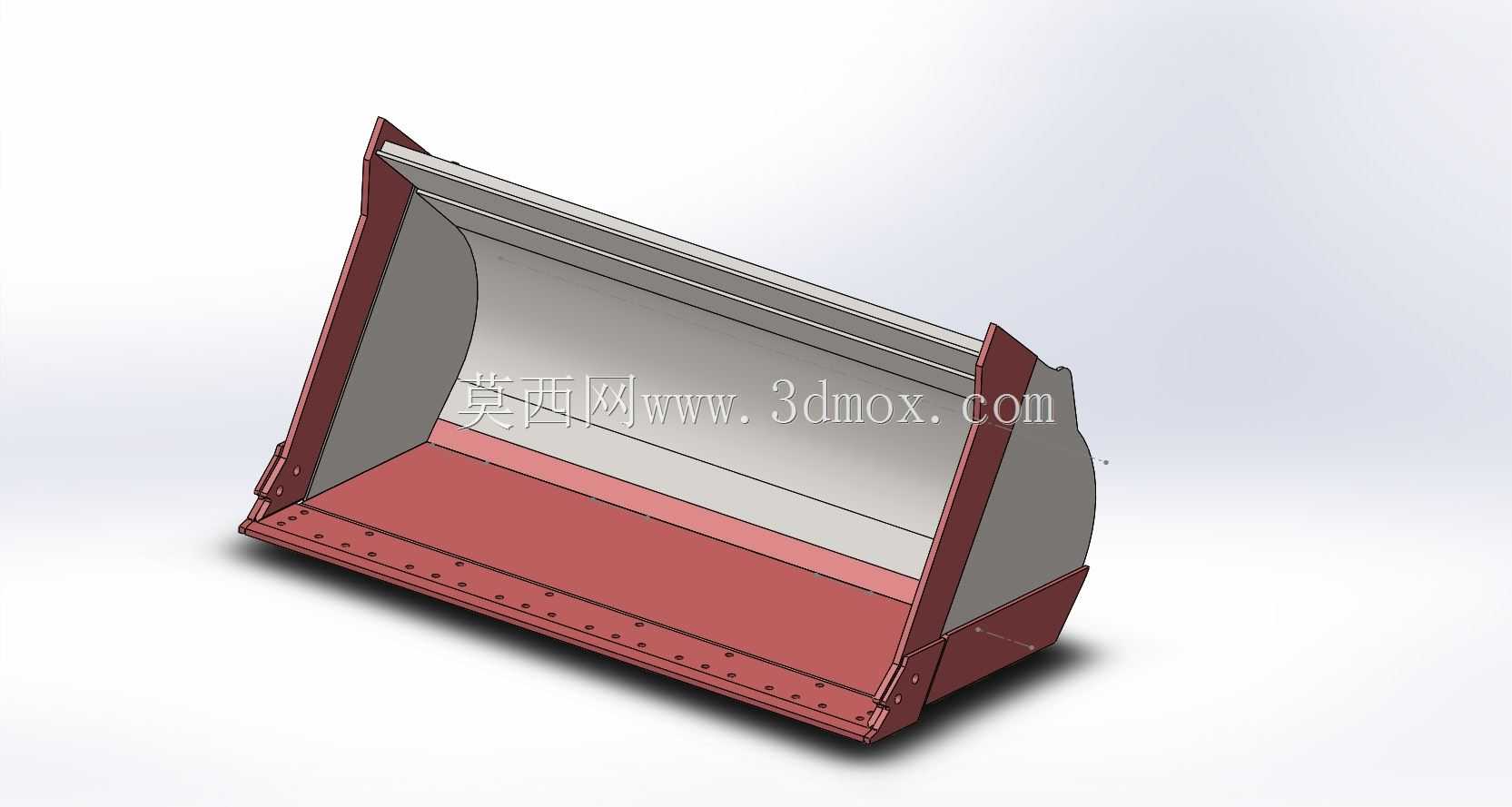

　　该模型对应装载机前端核心工作属具，也就是日常作业中承担物料装载、铲掘、转运功能的铲斗部件，在矿山剥离、基建土方施工、散料堆场转运、市政工程清障等场景中，是直接与作业物料接触的执行部件，其结构合理性直接决定整机作业效率与部件使用寿命。从实际作业需求出发，该铲斗的设计首先匹配对应吨位装载机的举升、翻斗载荷边界，斗体主弧板采用大曲率平滑过渡结构，避免物料在斗内堆积卡滞，减少铲入阻力的同时，也能在卸料时让散状物料依靠自重快速滑落，减少斗壁残留。斗唇位置采用加厚耐磨板结构，沿切削刃方向均匀布置螺栓安装孔，可根据作业磨损情况快速更换斗齿或切削边板，无需整体更换斗体，大幅降低现场运维的配件成本与停机时长。两侧侧刃板做了外倾式加强设计，

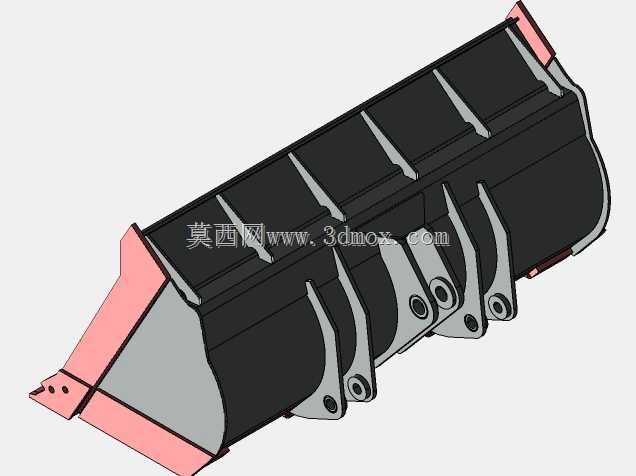

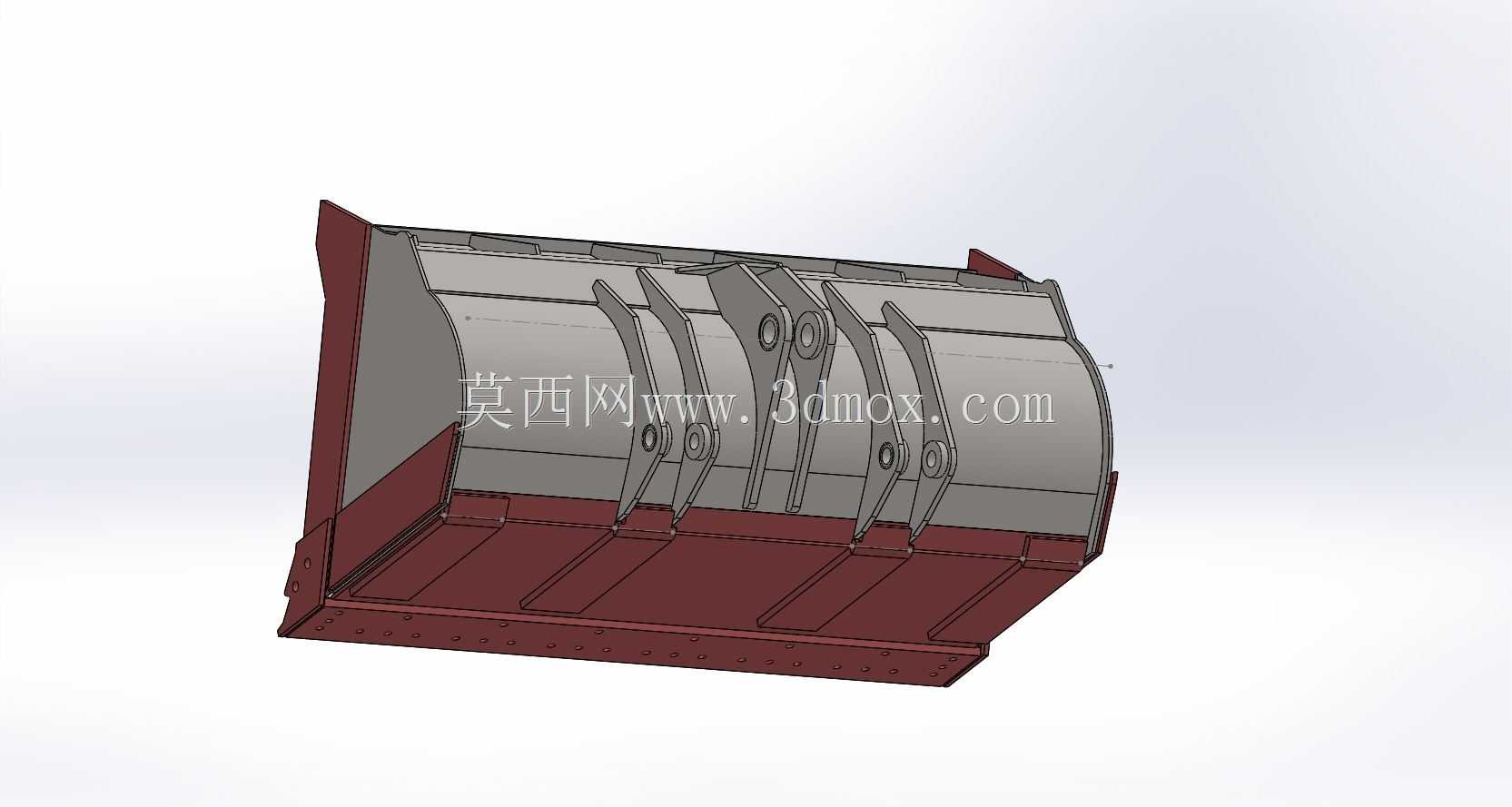

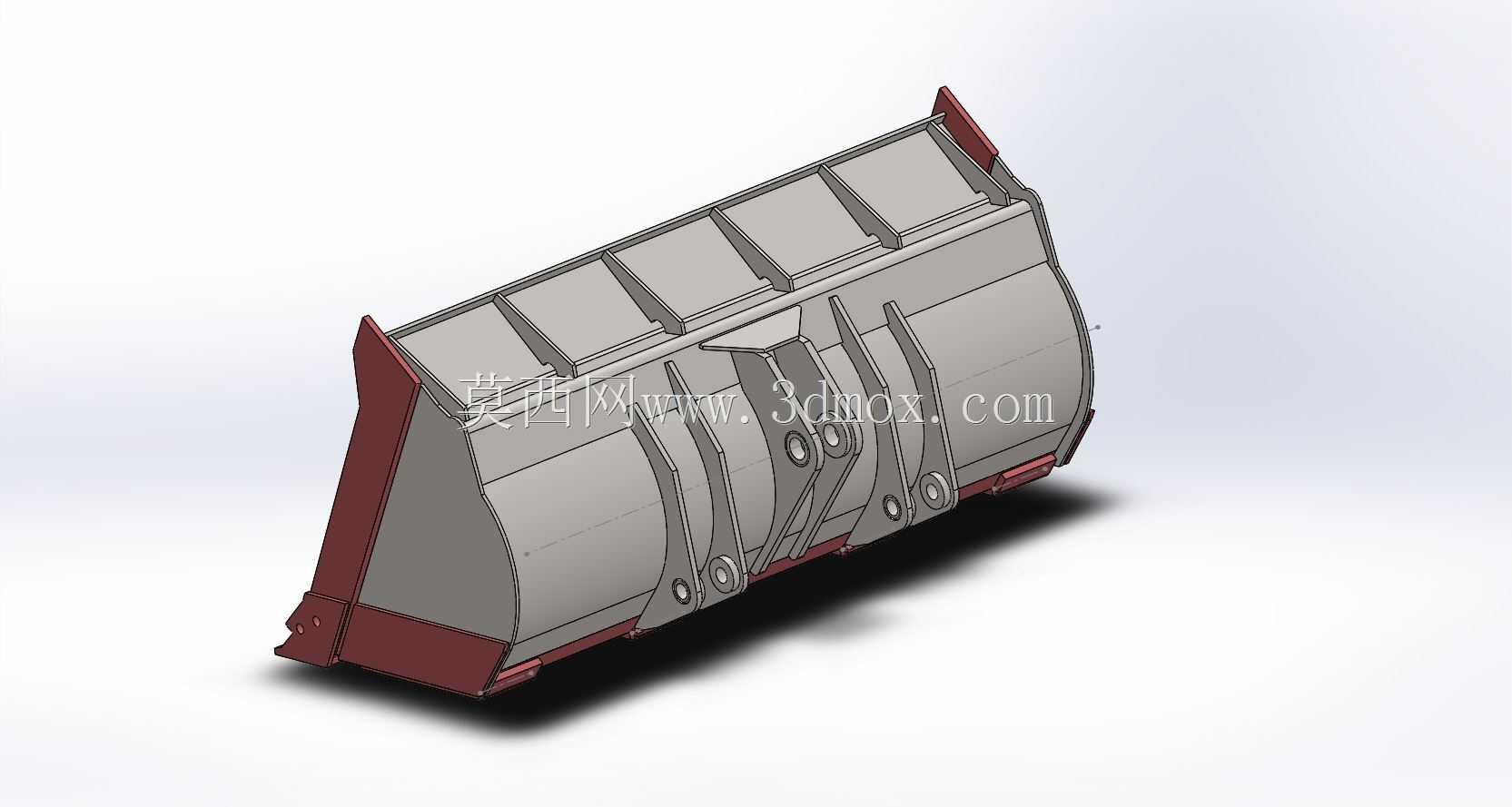

　　既可以在铲掘作业时拓宽单次铲料的截面宽度，也能对斗体侧壁形成防护，避免大块物料剐蹭、撞击导致斗体侧板变形。斗体背部与动臂、摇臂连接的铰接座位置做了箱型加强结构，铰接孔位预设了耐磨衬套的安装余量，可适配不同磨损程度的销轴更换需求，安装孔位的同轴度、端面垂直度公差均按照工程机械重载铰接的常规设计要求控制，保证与动臂端连接后无偏载卡滞问题。从安装边界来看，该铲斗的铰接点间距、翻斗油缸连接耳板的位置尺寸，完全匹配对应型号装载机的工作装置连杆参数，替换安装时无需对动臂、摇臂结构做额外改制，可直接完成属具换装。斗底沿物料滑动方向布置了多道横向加强筋，既可以提升斗底的抗冲击能力，应对大块矿石、硬质土方铲掘时的冲击载荷，也能减少斗底底板的直接磨损，

　　延长斗体整体使用寿命。在散粮、煤炭等轻质散料作业场景下，该结构的斗容利用率可保持在较高水平，不会因为结构死角导致物料残留；在硬质土方、碎石作业场景下，加厚的刃板与加强筋结构也能承受较大的切入阻力与冲击载荷，避免斗体出现开裂、变形等失效问题。建模过程中对各焊接位置的焊脚尺寸、板材搭接余量都做了还原，可直接作为结构受力分析、属具改型设计的基础参考模型，也能用于新入职设计人员熟悉装载机工作属具的结构组成与装配逻辑。
