壁挂式充电箱壳体结构三维造型

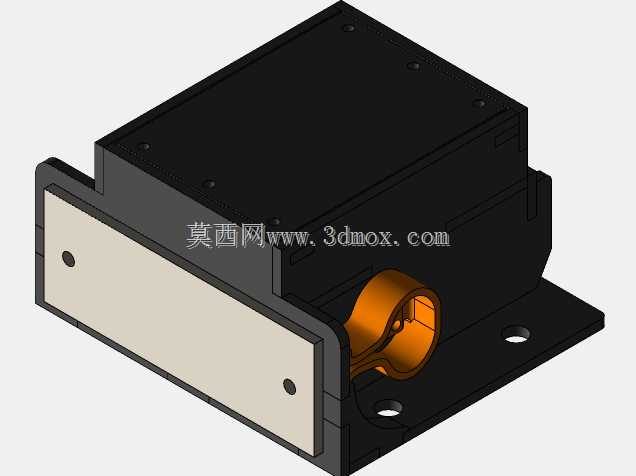

　　该充电箱壳体采用矩形盒体加侧向安装法兰的布局，主体为封闭腔体，正面预留平整盖板区域，侧面伸出带内孔的橙色接线端口，底部法兰开出两个圆形安装孔，可直接通过螺栓固定在墙面、机架立面或设备侧板上。从结构工程师视角看，这类外壳常用于小功率充电、电源转接或传感信号供电场景，内部可容纳电路板、接线端子、小型继电器或电源模块，外部端口用于线缆引入与接插，安装法兰承担整机承重与定位。设计上优先考虑装配顺序：先将内部元件固定在盒体内腔的柱位上，再扣合前面板，最后从法兰孔锁付安装螺钉；前面板的两个小孔可用于面板固定或状态指示、按钮扩展。端口内部做了环形限位与导向筋，既方便接头插入对位，也能限制线缆过度扭转，减少接线处应力。盒体边角做了适度拔模与倒角，

　　既适合注塑成型，也能避免装配时锐边划伤。安装边界方面，法兰向单侧延伸，两个孔位形成稳定支承，孔间距与孔径适配常规自攻螺钉或膨胀螺栓；腔体高度足以容纳常见端子排，整体外廓紧凑，适合在控制柜旁、充电桩内部、自动化产线侧边或墙面弱电井附近布置。三维建模时需重点核对内腔净高、端口轴线与法兰面的相对位置、盖板止口深度以及螺丝柱壁厚，防止装配后出现盖板翘起、端口与内部元件干涉、安装时与墙面焊缝或型材槽口冲突等问题。对于需要防尘防触碰的场合，还可在盖板与盒体之间增加密封槽，在端口处配合护线套使用。该结构没有复杂曲面，特征以拉伸、切除、圆角和阵列孔为主，便于后续修改孔距、增减固定柱或调整端口方向，也适合作为同类壁挂式电气盒、电源转接箱、传感器供电单元的结构参考。
