五自由度连杆式仿生机械手掌结构

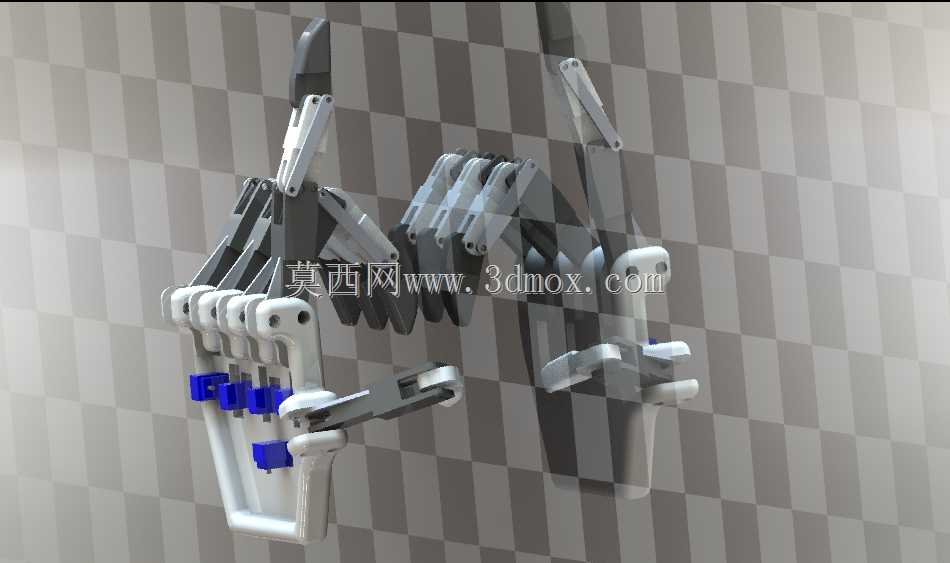

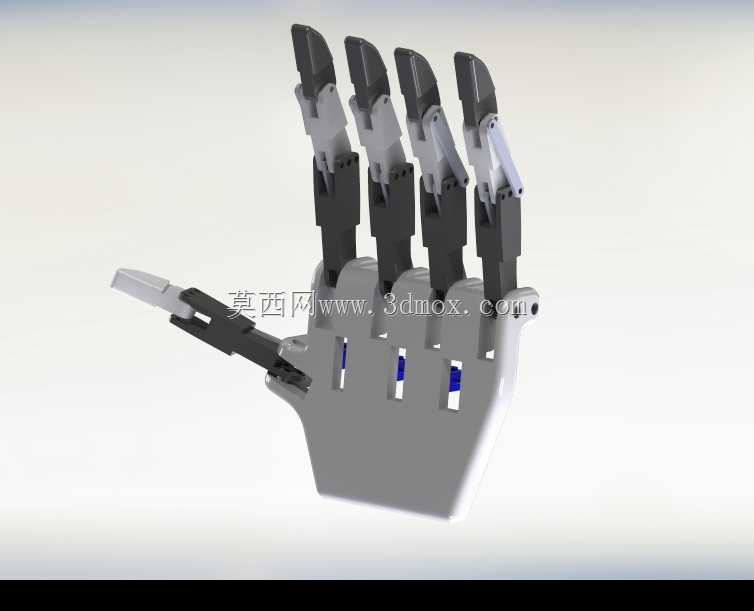

　　该结构以人手抓握动作为原型，采用掌座加分指连杆的布置方式，重点解决末端执行器在轻载抓取、教学演示和功能验证中的动作实现问题。五指中四指并列布置于掌座前缘，拇指偏置在掌座侧方，形成对掌关系，使包络抓取和指尖夹持都具备较稳定的受力基础。每个手指由多段指节、侧板和铰接销轴组成，关节轴线保持平行，运动传递路径清晰，便于在样机阶段观察连杆随动关系，也适合用于机械原理课程中的机构组合训练。

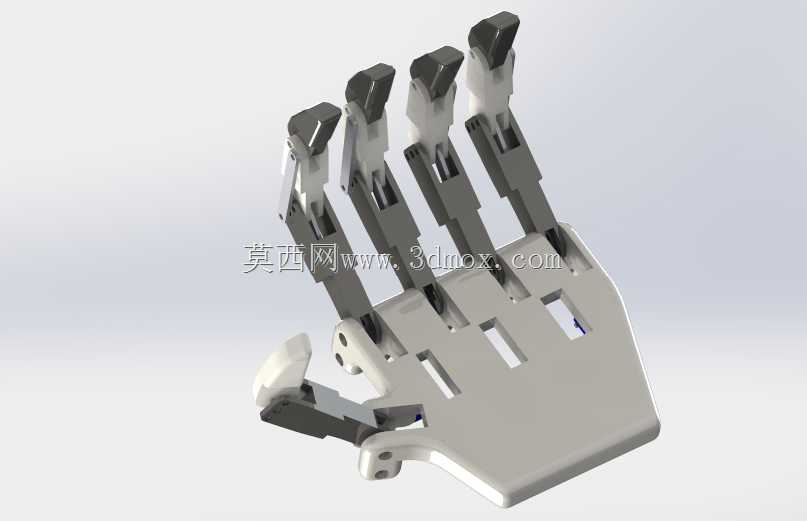

　　掌座部分采用板式承力结构，表面开设长槽与减重孔，既用于避让连杆运动空间，也降低整体质量。指节末端设置块状接触区，外形接近指腹，可在夹持圆柱件、方块件或异形件时增加接触面积；若进入实际样机制作，该区域可继续包覆橡胶或硅胶垫，以改善摩擦条件并保护被抓物表面。各铰接点按统一销轴规格设计，有利于减少紧固件种类，后期维护时只需检查销轴磨损和连杆间隙。

　　从使用场景看，这类手掌并不追求高负载工业搬运，而更适合作为简易机器人末端、教具平台或康复辅具原理样机。它没有集成复杂驱动，结构本身突出手动随动和机构联动，设计者可在掌座背部预留位置加装牵引绳、微型推杆或小型舵机，将被动指节转化为主动抓取单元。对于自动化设备选型人员而言，这种布局能够直观评估手指开合范围、相邻指干涉区以及掌部安装空间，再决定是否增加驱动、传感器和反馈元件。

　　安装边界集中在掌座后侧与底面。后侧平面可作为与机械臂腕部、旋转关节或固定支架连接的基准面，底面则适合放置沉孔或定位销，以保证重复装夹精度。设计时需要控制掌座宽度、手指展开高度和拇指外摆距离，避免在腕部回转时与相邻设备发生碰撞。并列四指的长度逐级变化，使握拳时各指节能够依次收拢，而拇指偏置角度决定了它能否压覆在食指和中指侧方，这是形成稳定抓握的关键。

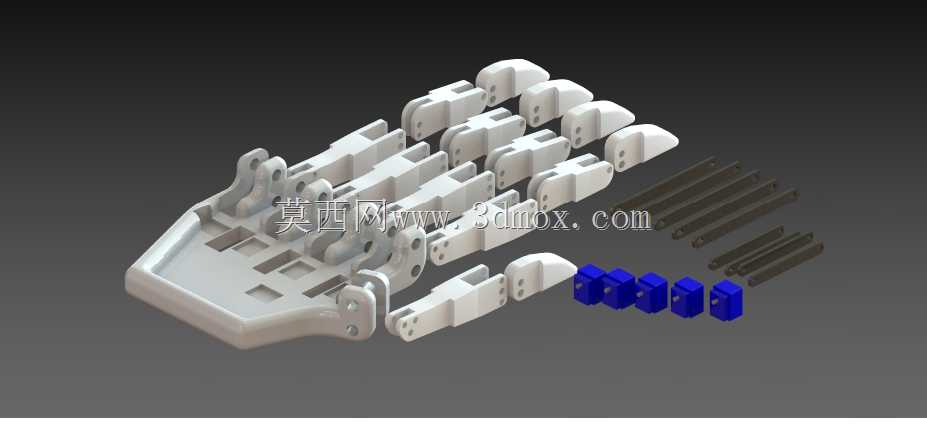

　　建模过程中应优先确认铰接孔同轴度、指节开合极限和连杆死点位置。若后续投入加工，掌板可选用铝合金或工程塑料，指节根据载荷选择尼龙、树脂或薄板金属；销轴部位需考虑耐磨衬套，以降低反复转动造成的间隙扩大。整体结构没有冗余曲面，零件拆分明确，既便于3D打印快速验证，也适合进行钣金或机加工方案转换。
