瓦力机器人卡通电子玩具三维结构设计

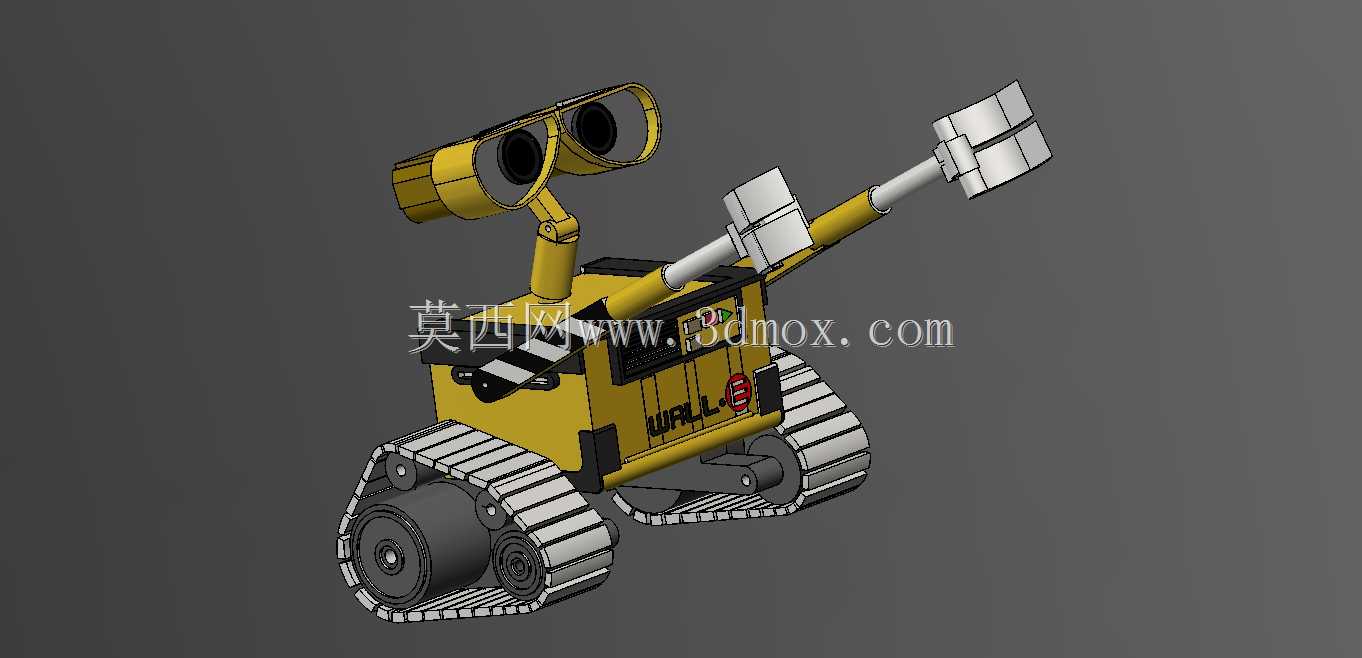

　　该模型还原了经典影视IP中的履带式机器人形象，整体采用分模块结构设计，可直接用于文创周边开发、科教演示道具制作、桌面摆件量产等场景，也可作为机械结构入门教学的具象化案例，帮助初学者理解履带行走机构、多自由度机械臂的运动逻辑。从结构设计逻辑来看，行走部分采用双侧独立履带模组，履带节采用等距卡扣式拼接结构，每侧履带配套驱动轮、导向轮与两组承重托轮，驱动轮内置轮毂安装位，可适配微型直流减速电机，满足低速行走的动力输出需求，履带外侧做了防滑纹理凸起，在平整桌面、短绒地毯等常见家居场景下都能保证足够抓地力，不会出现打滑空转的问题。上部的观测模组采用双筒平行镜头布局，镜头筒通过可转动颈部与机身主体连接，颈部预留了转动阻尼结构的安装空间，

　　可实现俯仰角度调节，模拟角色抬头观测的动作形态，镜头筒内部做了透光件安装槽，可嵌入LED灯珠实现发光效果，提升玩具的互动趣味性。前部的双机械臂采用分段式铰接结构，大臂与机身连接位置设置水平转动轴，小臂与大臂连接位置设置俯仰转动轴，末端的夹持手爪做了简化的块状造型，既保留了原作的识别特征，又降低了小批量注塑生产的脱模难度，手爪位置可根据需求加装微型磁吸件，实现小物件的拾取功能。机身主体采用箱式框架结构，内部预留了电池仓、控制电路板的安装空间，侧壁做了仿原作的标识凹槽与散热格栅造型，既还原了视觉特征，又能在实际量产时提升壳体的结构强度，减少薄壁区域的变形概率。整体外形尺寸控制在手掌可握持的范围内，所有活动关节的转动边界都做了机械限位设计，避免转动角度过大导致结构损坏，各部件的连接位置都预留了螺丝柱与卡扣位，装配时无需额外粘接，方便后期拆装维修与部件更换。
