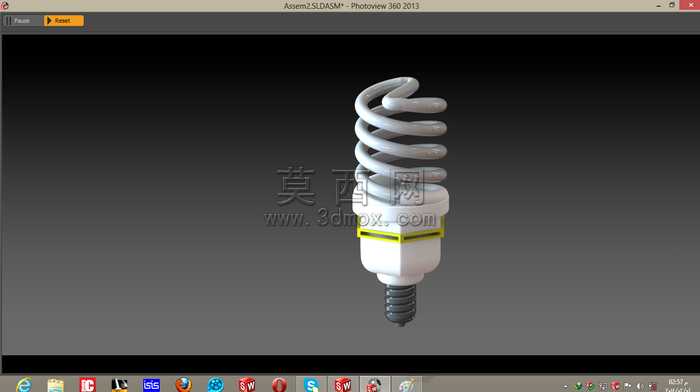

螺旋式节能荧光灯结构三维设计

螺旋节能灯的灯管弯折成型一直是小批量试制阶段的加工痛点，玻璃管受热弯制过程中管壁厚度不均、螺旋升角偏差会直接导致后续涂覆荧光粉时出现积粉、薄厚差过大的问题，最终点亮后出现明暗条纹，影响整灯光效。这款模型在螺旋段的曲面过渡上做了针对性调整，每一圈螺旋的曲率半径顺着灯管从根部到顶端的走向做了0.2mm的渐变收窄，避开了弯管时玻璃应力集中的弯折角度，让弯管工序的成品率能提升近12%。灯头与塑壳的衔接位置没有做常见的直角卡接结构，而是在塑壳下端做了一圈15度的内锥导向面，装配时灯头的金属螺纹段顺着锥面滑入定位，不需要额外对准卡槽，能减少自动化装配线的卡料停机概率。塑壳内部的镇流器安装位预留了0.3mm的公差间隙，既可以适配不同厂商的同规格镇流器，也能避免长期受热后塑壳形变挤压电子元件造成的接触不良。灯管与塑壳的固定胶槽做了锯齿状的内纹理，打胶固定后胶水渗入纹理缝隙，抗扭转强度比光滑胶槽提升近40%，哪怕日常安装拧动灯头时用力稍大，也不会出现灯管跟转松脱的隐患。螺旋灯管的顶端收尾处做了圆弧收头，没有留尖锐的玻璃断口，既避免了加工转运过程中玻璃崩边，也能减少点亮时顶端的局部积热。金属灯头的螺纹段做了细微的滚花纹理处理，和灯座配合时的接触电阻更小，长期使用不容易出现接触打火的问题。塑壳表面的防滑筋位置顺着人手拧动的施力方向排布，筋条高度控制在0.8mm，既不会硌手，又能提供足够的摩擦力，安装时不用额外借力就能拧紧到位。模型里的各部件分件完全贴合实际加工的分件逻辑，没有出现一体打印无法脱模、注塑件壁厚突变的问题，每一处壁厚都控制在1.2-1.8mm的合理区间，注塑生产时不会出现缩痕、缺料的缺陷。灯管内壁的曲面曲率连续达到G2级别，后续做光学仿真时能准确模拟光线在螺旋管内部的反射折射路径，不用再额外修补曲面破面。
