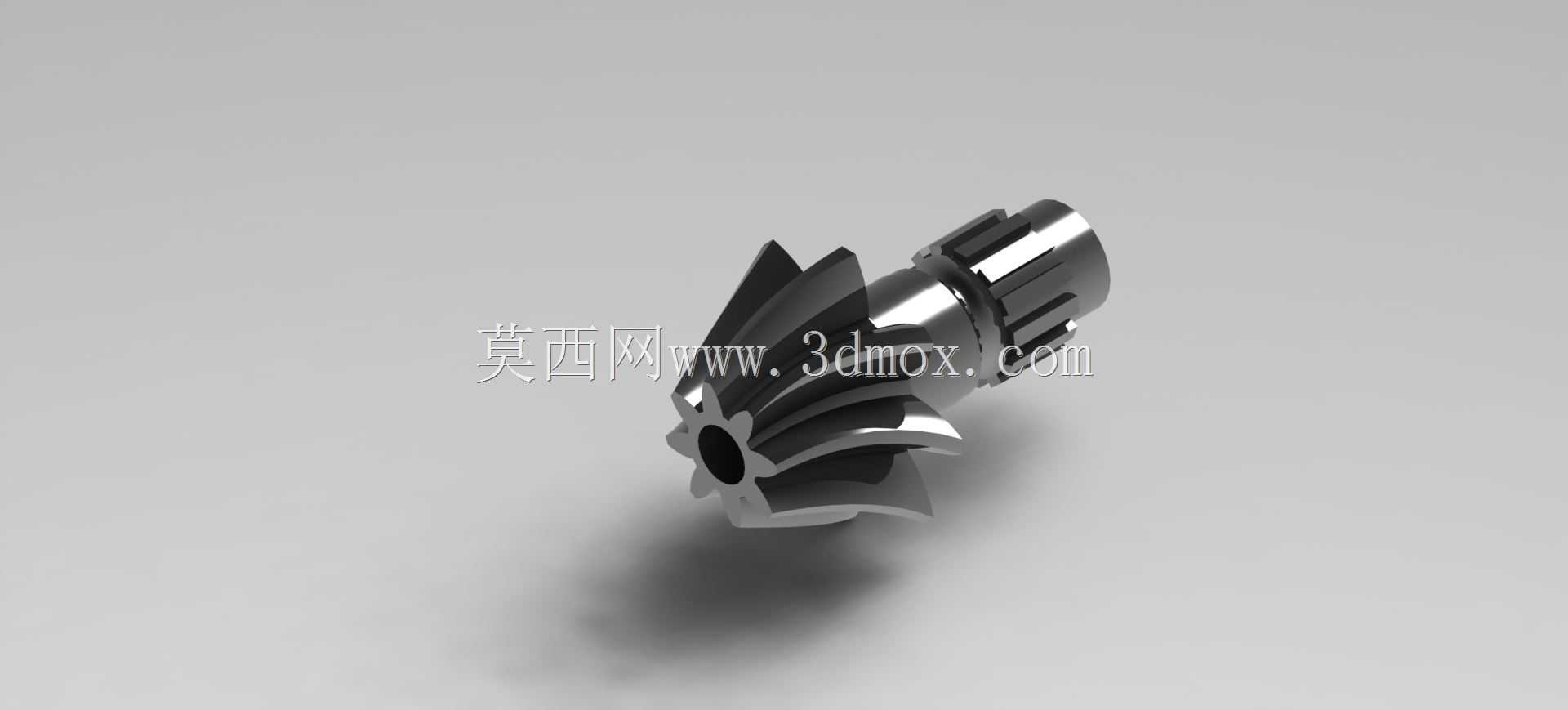

在差速器、机床主轴传动、航空辅机传动这类需要相交轴动力传递的工况里,螺旋锥齿轮始终是核心承载零件,和直齿锥齿轮相比,其轮齿的螺旋偏置设计让啮合过程从齿端逐步接触过渡到全齿宽,重合度显著提升,不仅能把传动噪音控制在更低区间,还能承受更大的冲击载荷,适配中高速重载的连续运行场景。这款齿轮的建模完全贴合实际加工逻辑,轮齿部分采用渐开线齿廓配合固定螺旋角构建,齿根处做了符合强度要求的过渡圆角,避免热处理和重载啮合时出现应力集中断裂的问题;齿轮轴端设计了花键连接结构,和配套传动件装配时可实现周向完全锁止,不会出现平键连接长期运行后的滚键松脱问题,轴肩位置预留了轴承安装位,可直接匹配对应型号的圆锥滚子轴承,装配后能同时承受径向和双向轴向载荷,
抵消锥齿轮啮合时产生的轴向分力。从安装边界来看,齿轮的轴向定位尺寸完全按照配套腔体的预留空间设定,装入箱体后齿面啮合间隙可通过两端轴承的调整垫片精准控制,无需对齿轮本体做二次修配;齿部的分度圆直径、齿宽参数均经过啮合验算,可保证在额定载荷下齿面接触斑点覆盖全齿宽的70%以上,不会出现偏载、局部点蚀的问题。建模过程中同步还原了齿面的螺旋升角和齿向修形量,和实际磨齿加工后的成品齿形偏差控制在极小范围,不管是用来做传动机构的运动仿真,验证整套传动系统的传动比、扭矩传递路径,还是做装配干涉检查、有限元强度校核,都能直接调用;齿轮末端的轴段做了倒角处理,方便装配时对准轴承内圈和密封件,不会划伤配合面。这类螺旋锥齿轮的传动比稳定,
即使在频繁正反转的工况下也不会出现明显回程间隙,在对传动精度要求较高的数控设备转台、工程机械行走驱动机构中都有广泛应用,建模时对每一处配合尺寸的严谨还原,也能为后续的工艺编制、工装设计提供可靠的三维依据,避免二维图纸转化过程中出现尺寸理解偏差。
