法兰连接旋启式止回阀结构设计

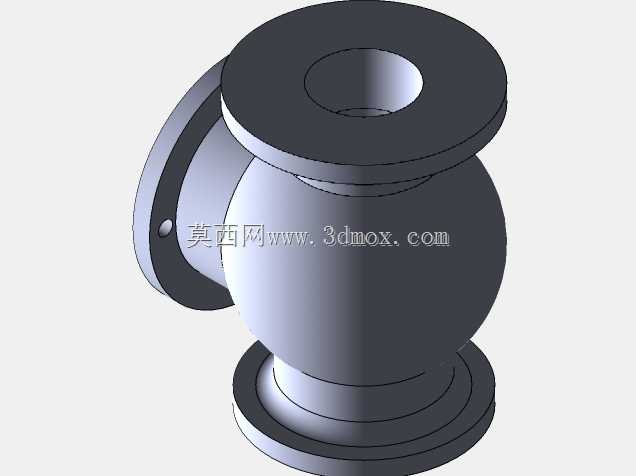

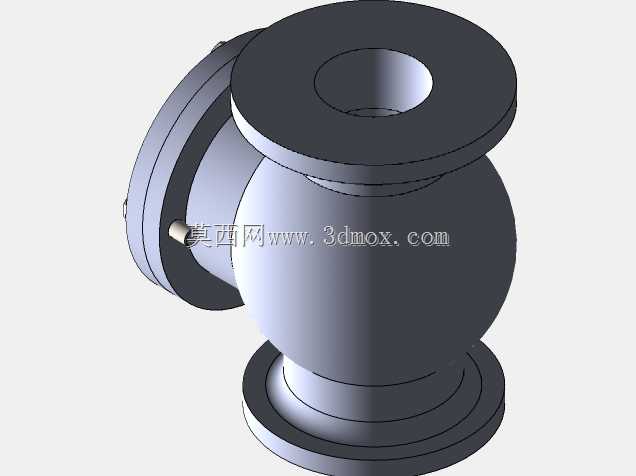

　　该止回阀采用两端法兰连接结构，主体由球形阀体、侧向阀盖、内部旋启阀瓣及密封座组成，适用于水、油类及弱腐蚀性介质的水平或垂直管路。其核心作用是在介质正向流动时依靠压差自动开启，在停泵、倒流或压力波动时依靠阀瓣自重与回流压力快速关闭，避免介质反向冲击泵体、流量计及上游设备。

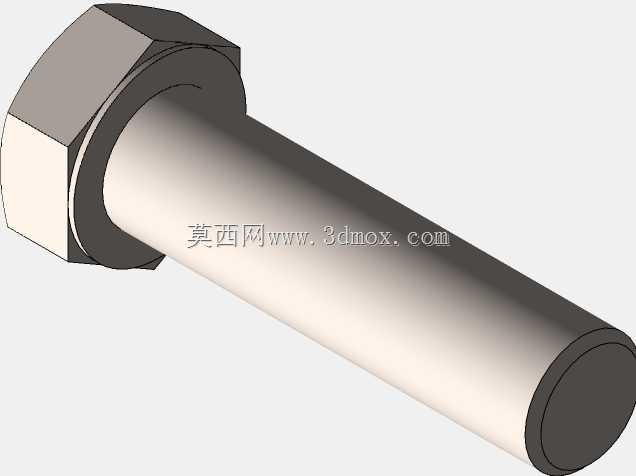

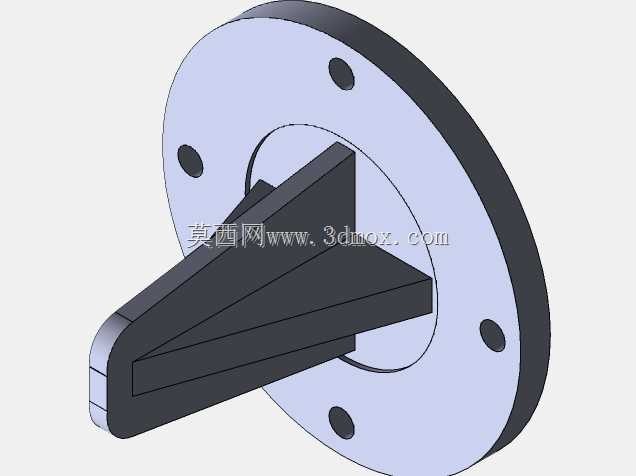

　　从现场布置看，阀体中部采用近似球形腔体，相比直通式铸造结构能够降低流道突变带来的局部阻力，同时为阀瓣摆动提供足够空间。侧向开启的阀盖通过周向螺栓压紧，便于检修时不拆卸整段管路即可检查密封面和铰接部位。两端法兰端面保留完整螺栓分布圆与密封面区域，安装时可直接与同压力等级的管道法兰对接，法兰背面到流道中心的距离决定了管路最小安装空间，阀盖外侧则需预留扳手操作和检修抽芯空间。

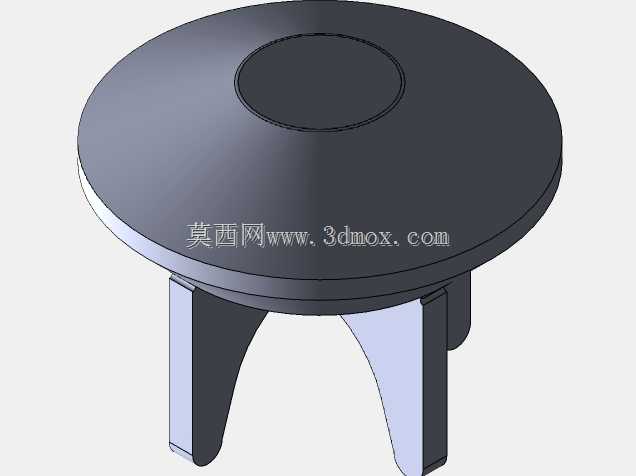

　　结构设计上，阀瓣绕固定销轴做圆弧摆动，关闭时贴合阀座密封面。正向流速建立后，阀瓣被介质推开并贴靠腔体内侧，流道保持通畅；当流速下降或出现反向压力，阀瓣迅速回座，阻断回流。球形阀体在承压时应力分布较均匀，壁厚可按公称压力、材料许用应力及腐蚀余量综合确定；阀盖与阀体结合面设置定位止口，可保证装配同轴度并减小密封垫片受剪风险。

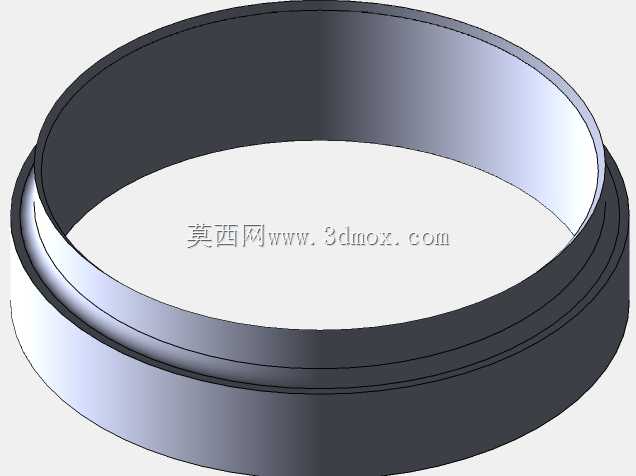

　　建模时需重点处理法兰密封面、螺栓孔阵列、阀座配合面以及阀瓣铰接轴的位置关系。流道中心线与阀瓣旋转中心的偏心距直接影响开启角度和关闭响应，若偏心过大，阀瓣全开后可能占用过多腔体空间；若偏心过小，则关闭力矩不足，低压工况容易产生敲击或密封不严。阀瓣背面应设置限位结构，避免全开时直接冲击阀体壁面。

　　在工程选型中，这类阀件常用于泵站出口、换热器前后、锅炉给水及公用工程管网。水平安装时阀盖宜朝上或侧向布置，使销轴处于水平状态，保证阀瓣依靠重力灵活回落；垂直安装则需确认流向自下而上，否则阀瓣无法稳定开启。密封面材料、法兰标准和压力等级要与管路系统匹配，铰接轴部位还需考虑长期运行后的磨损与卡滞问题。整体结构兼顾通流能力、密封可靠性和检修便利性，是管路防倒流设计中的典型部件。
