工业立式锥底料仓支撑结构设计

　　这套立式储料仓的锥底出料结构，是散料处理系统里衔接上游来料与下游定量给料的核心中转单元，在粮食加工、塑料改性、建材配料、化工粉体输送等场景中都有广泛应用，主要用来暂存颗粒状、粉状的散状物料，依靠物料自身重力完成卸料，避免架桥、积料问题。

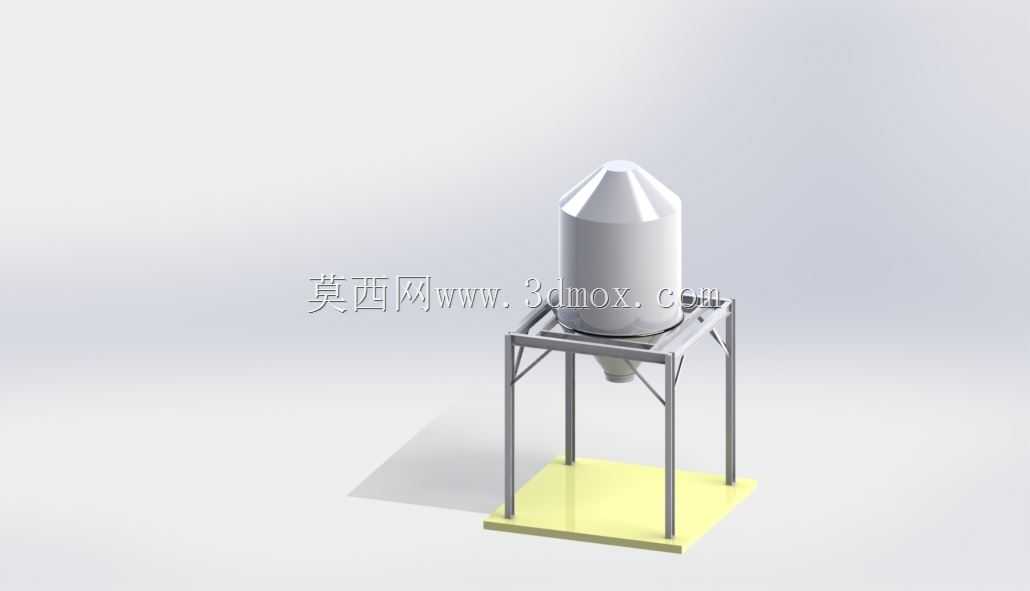

　　从实际安装边界来看，整套设备的占地轮廓由底部方形安装底板决定，四根方钢立柱沿底板四角垂直布设，立柱之间通过横向连接杆件形成稳定的框架支撑，仓体的全部载荷通过立柱均匀传递到底部安装基础，安装时需要在基础上预留对应地脚螺栓孔位，保证底板水平度偏差控制在允许范围内，防止仓体偏载导致立柱受力不均。仓体上部为等径直筒段，用来提供稳定的储料容积，直筒段的高度与直径比例经过匹配，既保证足够的储料量，也不会因料柱过高导致底部物料压实结块。顶部采用锥台形封盖，封盖可根据现场工艺需求开设进料口、排气口、除尘接口，方便对接上游气力输送或提升送料设备，同时平衡仓内外气压，避免进料时仓内正压导致粉尘外溢。

　　下部收缩的锥形斗是整个结构的设计核心，锥壁的倾斜角度根据常见散料的安息角设定，能够保证流动性一般的粉体、颗粒物料沿锥壁顺畅滑向中心出料口，不会在锥壁与直筒的衔接位置残留物料。出料口位于锥斗最底端，可直接对接螺旋给料机、旋转卸料阀或者振动给料设备，实现连续、定量的物料输送。支撑框架的杆件连接位置做了贴合焊接处理，三维建模时完整还原了杆件的裁切角度与装配位置，工程师在选型时可以直接根据现场空间调整直筒段高度、锥斗角度以及支撑立柱的截面规格，适配不同的储料容积与安装高度要求。整套结构没有复杂的运动部件，日常维护仅需检查锥壁磨损情况与框架连接紧固度，运行稳定性强，能够长期在连续生产的散料处理工位承担物料中转、缓存的功能。
