长柄镂空红色门把手结构设计

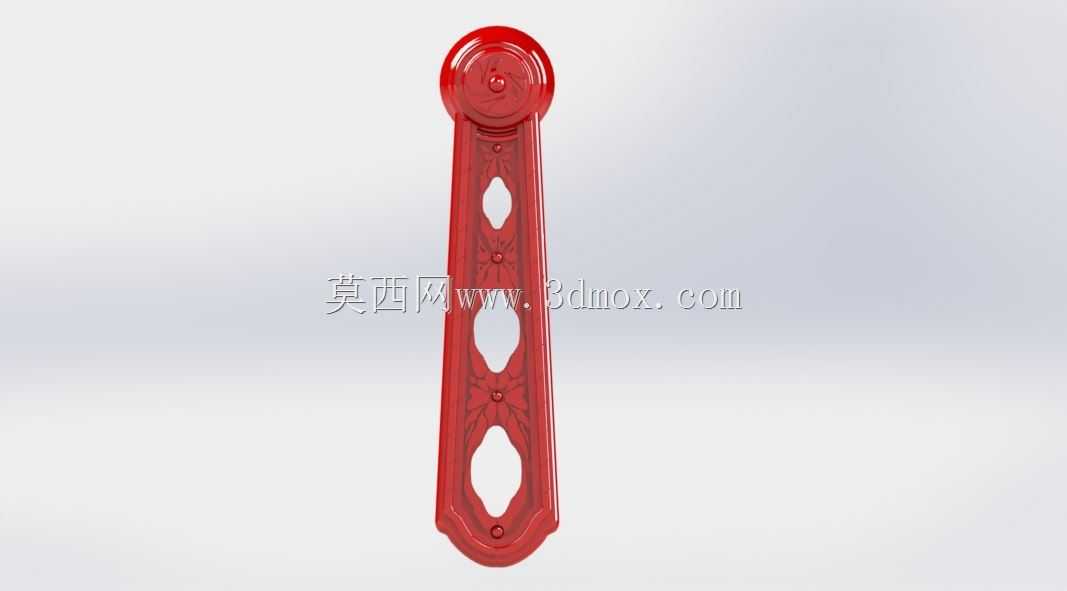

　　这款长柄执手的造型并非单纯追求外观，而是围绕门扇启闭时的受力传递、握持舒适度以及安装边界进行重构。整体呈细长条状，上端为圆形旋转基座，下端为收窄握持端，中部连续开设三个异形镂空孔。孔位沿纵向中心线排布，既削减了实体材料体积，也让受力筋在孔间自然形成，避免整块平板结构在反复扳动时出现应力集中。从实际使用看，这类执手常见于室内门、设备检修门、柜体门或需要手动旋转解锁的场合。人手握持时，掌心与指节可贴合长柄侧面，拇指和食指靠近上端基座施力，力臂明显大于普通短旋钮，因此在相同锁紧阻力下所需握力更小，适合频繁启闭或戴薄手套操作的工位。上端圆形基座内部用于容纳转轴连接位，外圆轮廓需与门面板孔位、锁体方轴或连接件保持同轴。

　　设计时要先确认基座外径与门扇开孔的匹配关系，再确定基座厚度与门板表面之间的间隙，保证转动时不蹭面板、不卡密封边。长柄向下延伸的长度决定握持区域位置，过长会增加根部弯矩，过短则影响操作便利性；镂空边缘采用圆弧过渡，可减少清洁死角并降低锐边划伤风险。表面红色涂层一方面用于视觉识别，使门体开启位置在设备周边快速可见，另一方面也承担基础防腐与耐磨作用。建模过程中，重点不在曲面花哨，而在把STL扫描得到的离散轮廓还原为可编辑的实体：先提取中心对称面，再重建外轮廓、孔壁和根部圆角，最后校验壁厚连续性。基座与柄身交接处应保留足够圆角，使扳动载荷从握持端平滑传至转轴；孔周壁厚需均匀，避免注塑或压铸时出现缩痕、充填不足。安装端还要考虑方轴孔、

　　螺钉沉孔或卡簧槽的位置，这些特征直接决定成品能否与锁体、门厚和垫片配合。对于结构设计人员，这类模型可用于验证人机握持范围、旋转干涉路径和门板布局；对于选型人员，则可据此判断执手伸出长度是否会碰撞相邻框架、护栏或设备外壳。
