多叶片式冲击轮传动结构设计

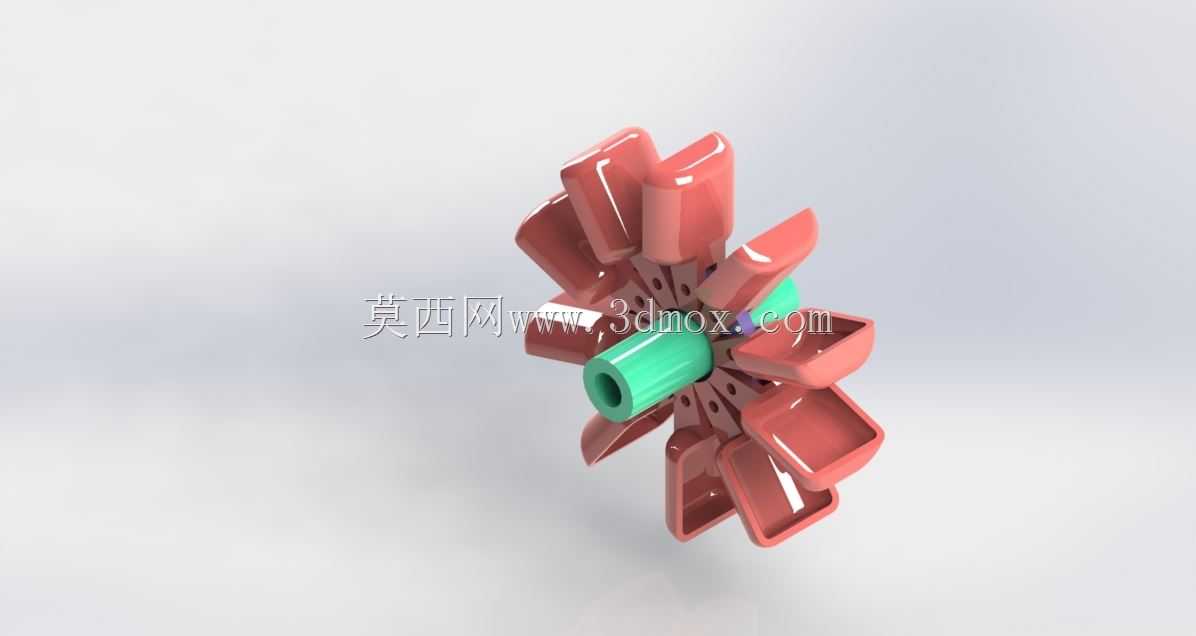

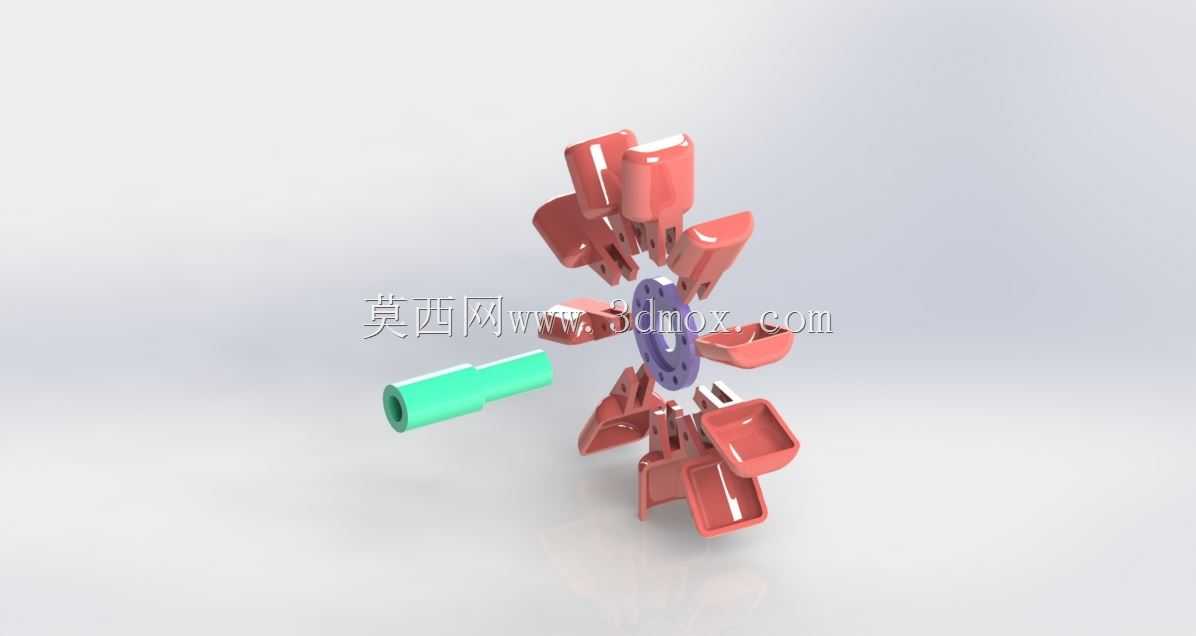

　　该冲击轮结构多用于间歇式冲击传动场景，常见于小型计数传感器、脉冲触发机构以及轻载分度装置中，依靠轮体转动过程中叶片与触发件的周期性接触，完成既定的动作输出或信号采集。从结构设计来看，轮体采用周向均匀排布的勺状叶片结构，叶片根部做了圆弧过渡处理，避免应力集中导致的叶片断裂，同时叶片外缘做了小角度倒角，减少与配合件接触瞬间的刚性冲击，降低运行过程中的噪音与磨损。中心的轴孔采用通孔设计，孔壁预留了键槽安装位，可与不同直径的传动轴配合，安装时需保证轴孔与传动轴的同轴度公差控制在0.02mm以内，避免轮体转动时出现径向跳动，影响冲击动作的精度。轮体的叶片数量经过匹配计算，可根据不同的分度需求调整叶片的排布角度，单叶片的冲击面做了平面度处理，

　　保证每次接触触发件时的接触面积一致，避免出现触发力度不均的情况。在实际应用中，这类冲击轮常搭配复位弹簧使用，轮体转动时叶片推动触发件位移，转过接触位置后触发件在弹簧作用下复位，以此产生周期性的脉冲信号或机械动作，部分轻载输送线的止退机构也会采用类似结构，依靠叶片的单向受力特性阻止输送辊反转。设计过程中需重点关注叶片的壁厚参数，壁厚过薄会导致叶片受冲击时发生形变，壁厚过大则会增加轮体整体重量，提升转动惯量，导致驱动端负载升高，同时轮体的动平衡校准也十分关键，尤其是在转速高于60r/min的使用场景下，需对每个叶片的重量做配平处理，避免高速转动时产生振动。安装边界方面，轮体的轴向定位依靠轴肩与锁紧螺母配合，

　　叶片外缘与周边壳体的间隙需控制在1-2mm之间，间隙过小容易出现叶片与壳体剐蹭，间隙过大则会导致触发行程不足，无法完成既定的动作触发。中心轴孔的长度略大于轮体轮毂厚度，可在轴孔两端加装尼龙垫片，减少轮体转动时与轴向定位件的摩擦损耗，延长部件使用寿命。叶片的曲面弧度经过反复优化，在接触触发件时可实现平滑的力传递，避免刚性碰撞带来的部件损伤，同时曲面设计也能减少转动过程中的空气阻力，降低驱动能耗。
