手动螺旋起重支撑装置结构设计

　　在重型设备检修、小型构件装配、工装定位等场景中，螺旋千斤顶始终是稳定顶升与刚性支撑的常用工具。不同于液压类顶升设备，它依靠螺纹副实现机械锁止，不存在泄压回落风险，尤其适合长时间持载、对支撑位置有严格保持要求的工位。

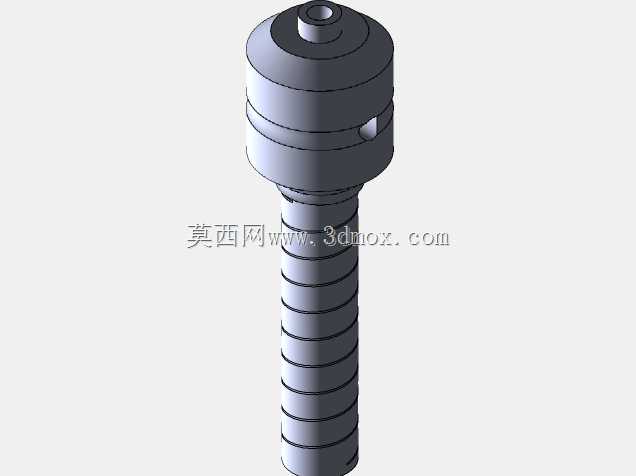

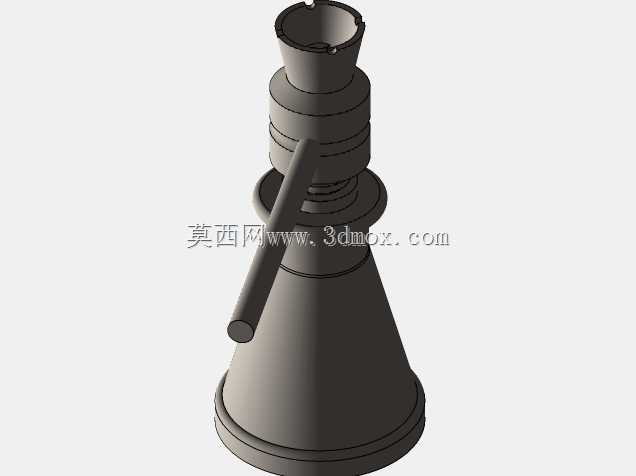

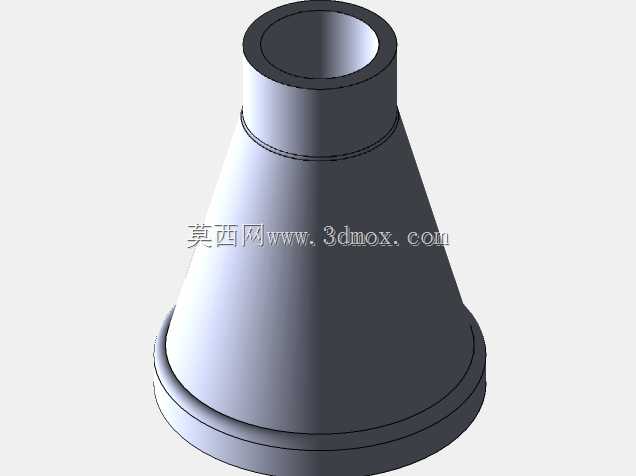

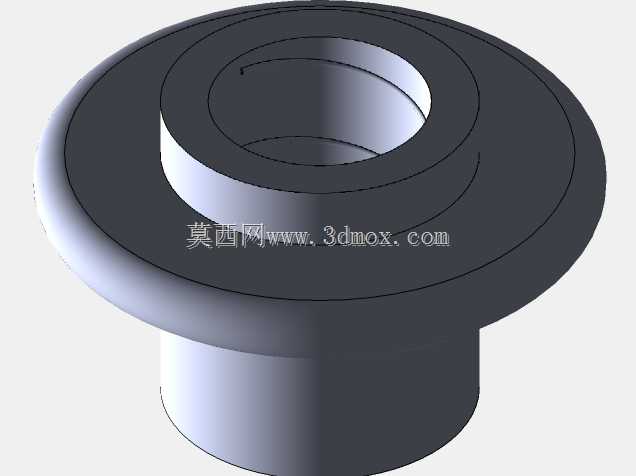

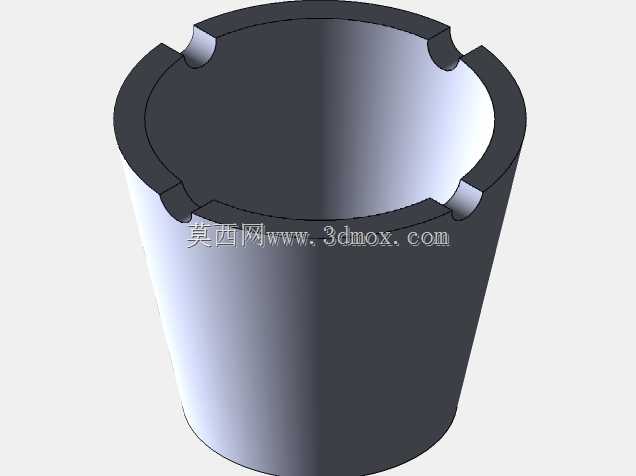

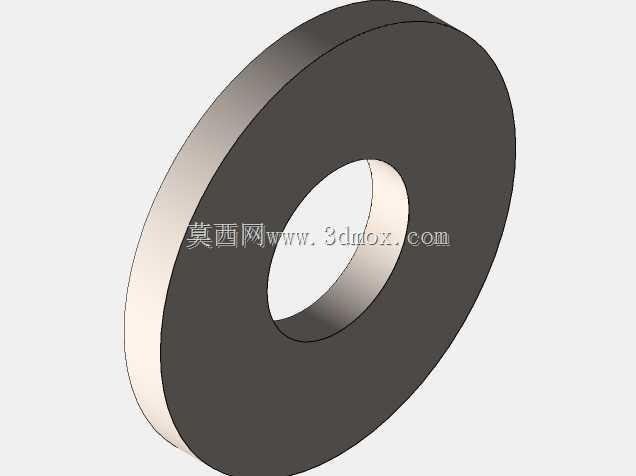

　　从结构逻辑看，该装置以梯形螺纹副为核心传力路径：转动横向摇杆时，扭矩通过螺杆与螺母的啮合转化为轴向直线运动，带动顶部承托件升降。梯形螺纹牙根强度高、对中性好，且具备自锁特性，即便撤去摇杆外力，承载状态也能稳定保持，这一特性决定了它在装配对位、设备调平中的可靠性。底座采用扩口锥形结构，目的在于扩大接地支撑面积，降低单位面积压强，同时让整体重心落在支撑轮廓内部，避免偏载倾翻；上部的多级阶梯结构既为螺杆提供导向约束，也可在不同伸出长度下形成辅助防护，减少外露螺纹受磕碰、积尘的概率。

　　设计时需先明确顶升载荷与工作行程，再反推螺纹中径、螺距及牙型强度。摇杆长度直接影响操作力，过长会降低空间适应性，过短则造成手动操作费力，因此需在额定载荷下结合人体施力范围取平衡值。外形尺寸方面，底座直径决定最小放置空间，顶部承托面尺寸需与被支撑件的接触区域匹配，防止局部应力集中；安装边界上，收缩状态总高决定最低塞入空间，最大伸出高度则对应有效顶升范围，周边还需预留摇杆回转空间，避免与相邻构件发生运动干涉。

　　实际使用中，这类装置常成对或成组布置，用于机架调平、焊接工装支撑、零部件检修举升等场合。建模时需重点还原螺纹啮合关系、底座支撑面、摇杆转动空间及顶部承托结构，确保干涉检查、运动模拟与工程出图能够直接服务于结构校核与选型。
