发动机散热器倾斜支撑滑轨结构设计

　　在工程机械与固定式动力机组的散热系统布置中，散热器并非始终以垂直姿态固定在机架上，部分检修空间局促、需要利用气流倾角强化换热的场景，会给散热器配置可倾斜的支撑滑轨。这套结构的核心作用，是让散热器总成在发动机舱或动力撬装底座上获得稳定的斜向支撑，同时保留小范围的滑移调节余量，抵消管路热胀冷缩带来的装配应力。

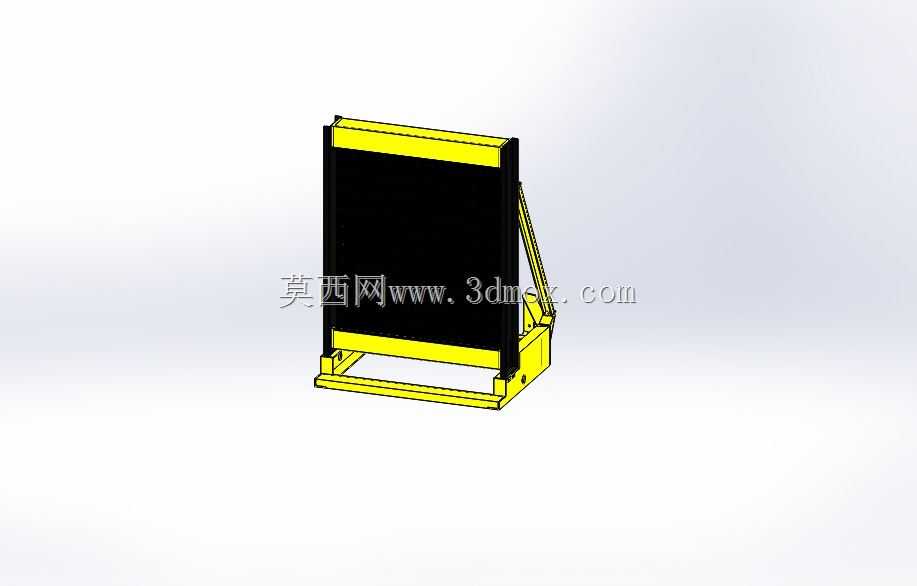

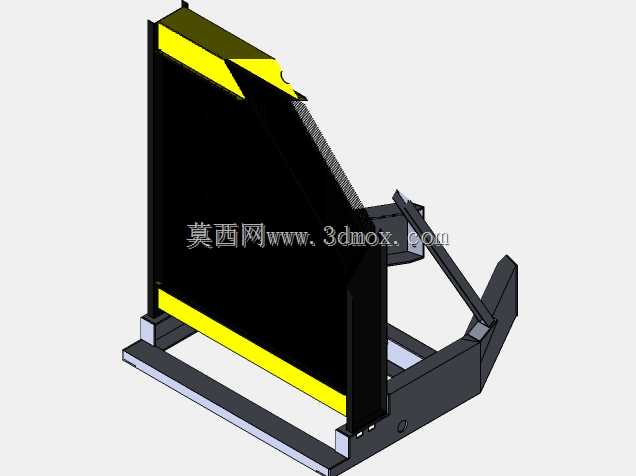

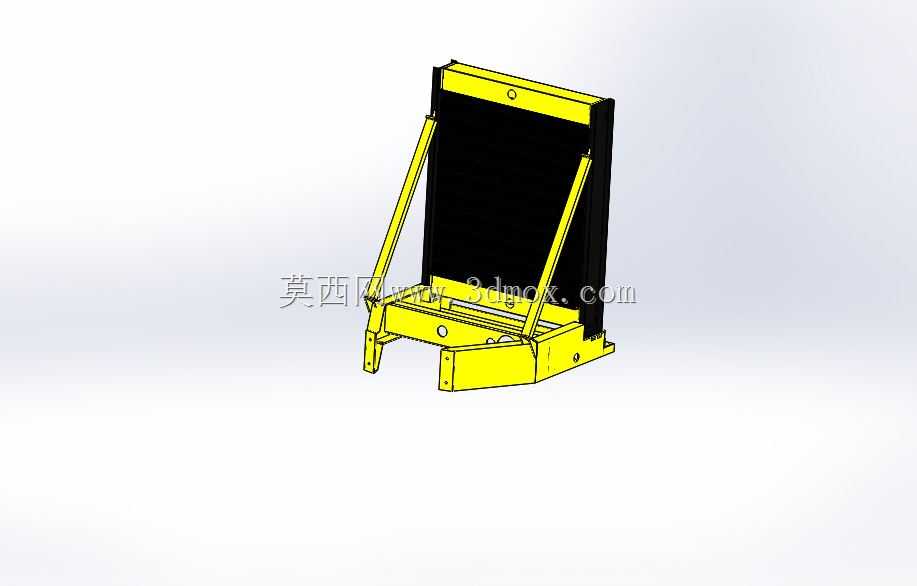

　　从实际功能拆解来看，底部的滑轨基座承担主要承重，两侧的限位边框约束散热器的横向窜动，避免机组运行振动时散热芯体发生偏移。后侧的斜向撑杆是角度保持的关键，它将散热器的竖直载荷分解为沿滑轨方向的分力与垂直基座的正压力，配合接触面的防滑垫，不需要额外打紧多组螺栓就能让散热器维持设定倾角。防滑垫的选材通常兼顾耐油与耐温特性，长期接触发动机舱内的油气与辐射热量也不会出现硬化滑移，这一点在野外作业的动力设备上尤为重要。

　　设计这类支撑滑轨时，首先要核对的是安装边界。基座的开孔位置需要和发动机缸体或撬装底座的预装螺柱对齐，滑轨的有效行程要覆盖散热器进出水管的对接公差，不能出现滑移到极限位置时水管与周边皮带轮干涉的情况。散热器的倾斜角度也不是随意设定，角度过小无法形成有效的气流导流，角度过大则会让散热芯体内部的冷却液出现局部气阻，影响水循环效率，撑杆的铰接点位置正是围绕这个合理倾角反复校核确定的。

　　结构细节上，滑轨的边框采用折边成型，在不增加整体壁厚的前提下提升截面抗弯模量，承受散热器满载冷却液后的重量也不会出现下挠。基座上的安装孔预留了少量间隙，方便现场装配时微调左右位置，抵消机架焊接带来的尺寸误差。整个支撑组件没有复杂的传动机构，依靠纯机械结构实现定位与支撑，故障率远低于带锁止机构的可调支架，适配长期连续运行的发动机散热工况。

　　建模过程中需要重点关注配合关系：滑轨内宽与散热器侧边的间隙要控制在合理范围，间隙过大运行时会产生撞击异响，间隙过小则会因热胀出现卡滞。防滑垫的压缩量也要在装配体中体现，避免实际装配后出现支撑虚位。这类结构看似简单，却直接关系到散热器的运行稳定性，是动力单元散热系统布置中容易被忽略却不可或缺的支撑部件。
