排气管末端用火花熄灭抑制装置结构设计

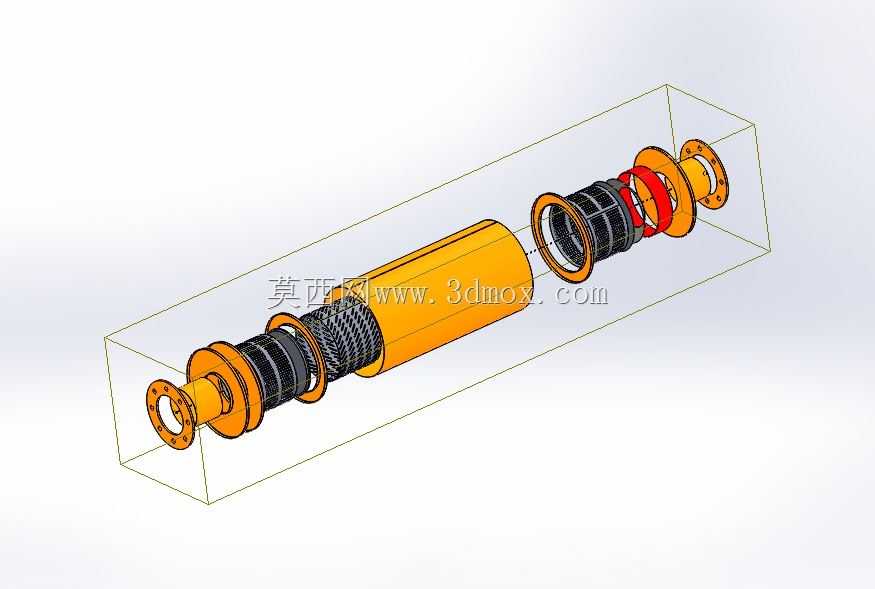

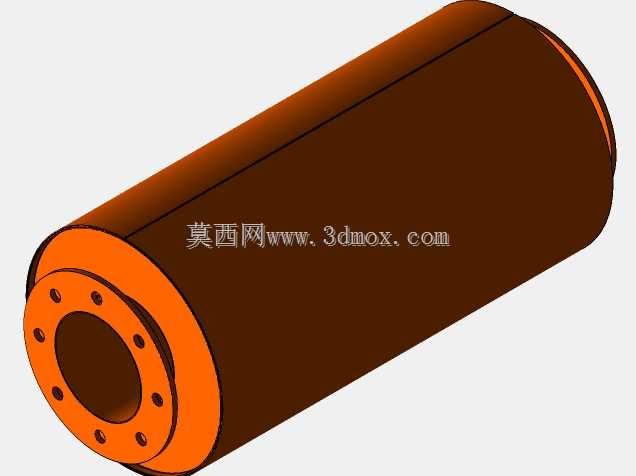

　　在石化厂区、油气储运站、煤矿井下、易燃易爆品仓储运输这类存在爆炸性混合气体的危险作业场景中，内燃机驱动的移动设备、作业车辆排出的尾气中夹带的高温碳质火花，是引发燃爆事故的核心点火源之一，这类场景对排气末端的火花抑制有着刚性的安全要求，火花熄灭器就是适配这类需求的专用安全部件，直接串接在排气系统的最末端，通过多重结构组合实现尾气中火花的完全淬熄，避免高温颗粒直接排入危险环境。从结构设计逻辑来看，该装置采用同轴直通式筒体布局，两端配置标准连接法兰，可直接与同通径的排气管道对接安装，不需要额外变径转接，安装边界与同通径管道的法兰安装尺寸完全匹配，不会额外占用过多轴向安装空间，适配多数移动作业设备的排气末端布局。内部采用多级组合式阻火结构，

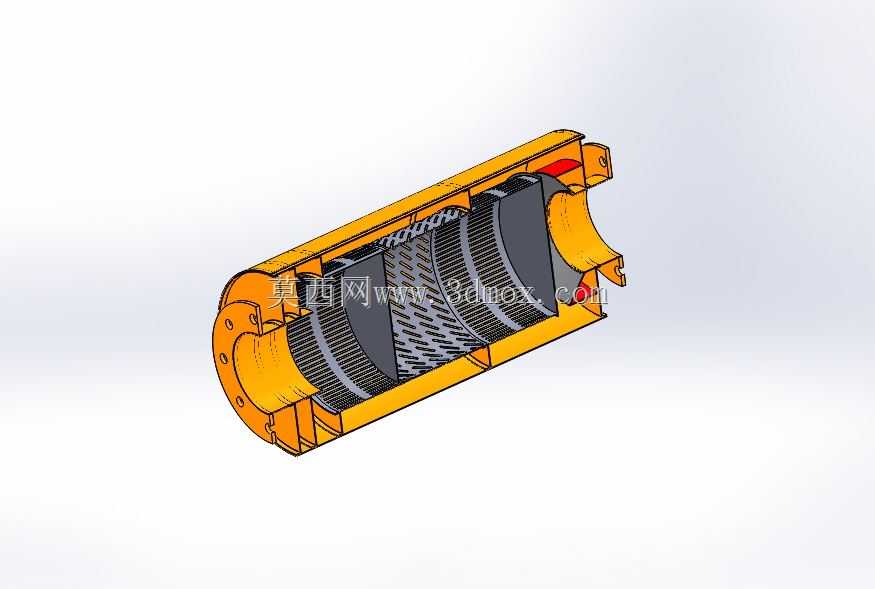

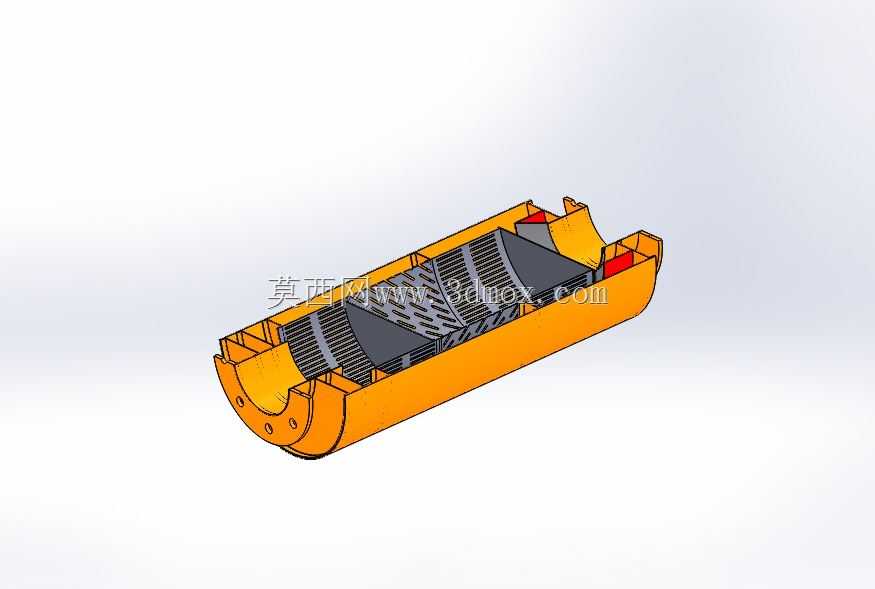

　　靠近进气侧设置旋流导向组件，尾气进入筒体后首先被引导形成高速旋流，夹带的高温火花颗粒在离心力作用下被甩向筒体内壁，与温度相对较低的金属壁面接触完成第一次降温淬熄；中段设置多层交错排列的金属阻火网与折流板组，气流穿过网孔与折流间隙时，剩余的细小火花颗粒会被金属网面拦截、碰撞，进一步耗散热量，同时折流结构会不断改变气流流向，延长高温颗粒在筒体内的停留时间，确保颗粒温度降到安全阈值以下；靠近出气侧设置整流稳流结构，将经过阻火处理的气流整理为平稳的轴向流排出，避免装置本身带来过大的排气背压影响内燃机的正常输出功率。设计过程中需要兼顾阻火效率与排气阻力的平衡，阻火网的网孔孔径、折流板的间距、旋流片的导程角度都经过匹配计算，

　　既不能因为孔隙过小造成排气背压超标，导致发动机动力下降、油耗升高，也不能因为孔隙过大让细小火花颗粒穿过，失去阻火作用。筒体采用分段式装配结构，各段之间通过法兰与密封件连接，可定期拆解清理内部积存的碳垢，避免长期使用后积碳堵塞流道，影响排气通畅性。两端法兰的螺栓孔位、密封面尺寸均遵循通用管路法兰标准，现场安装时可直接替换原有排气末端的直管段，不需要对原有排气系统做大规模改造，适配性较强。该装置的所有过流部件均采用耐高温金属材质制作，可长期耐受排气的高温冲刷，不会因为长期高温工作出现结构变形、损坏，满足危险区域作业设备的长期安全使用要求。
