叉形连接支架结构设计与装配

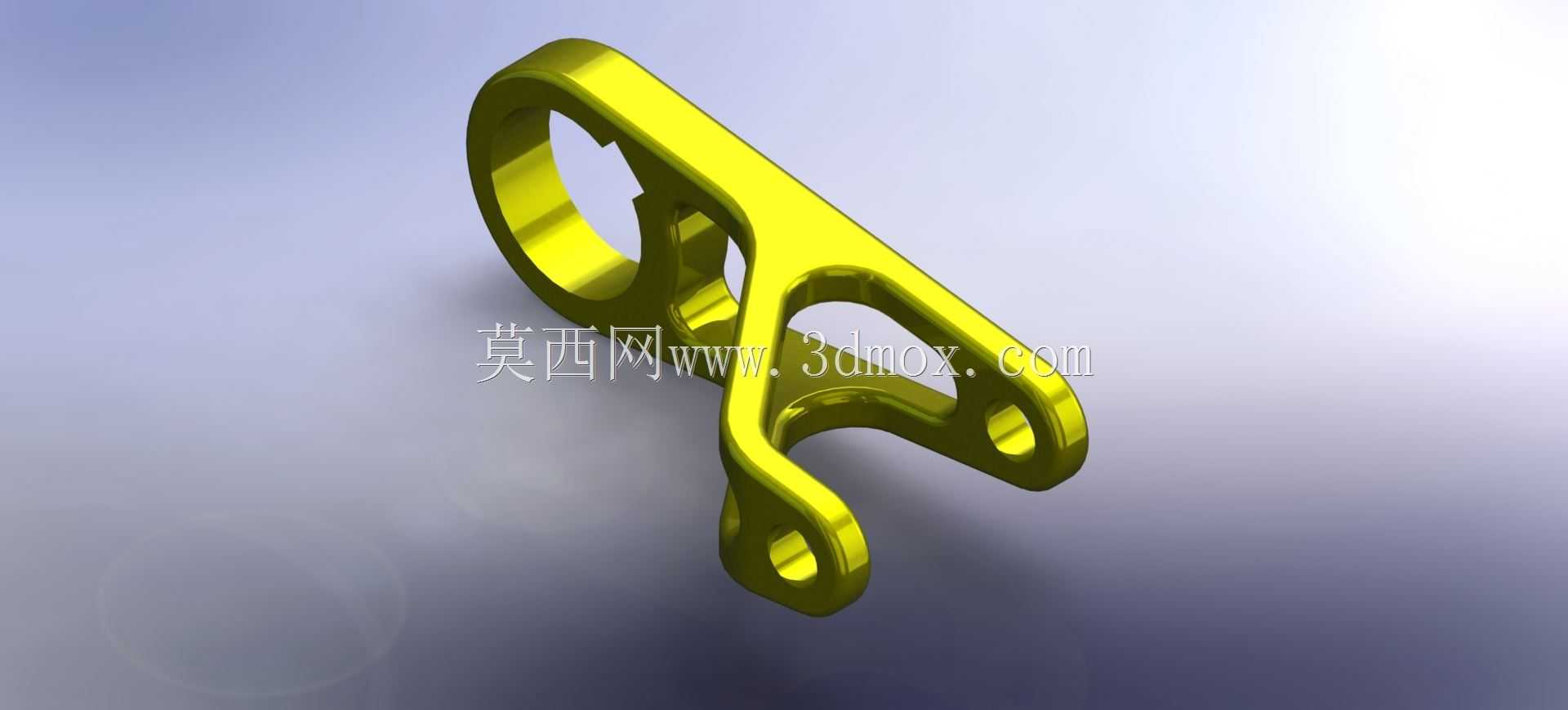

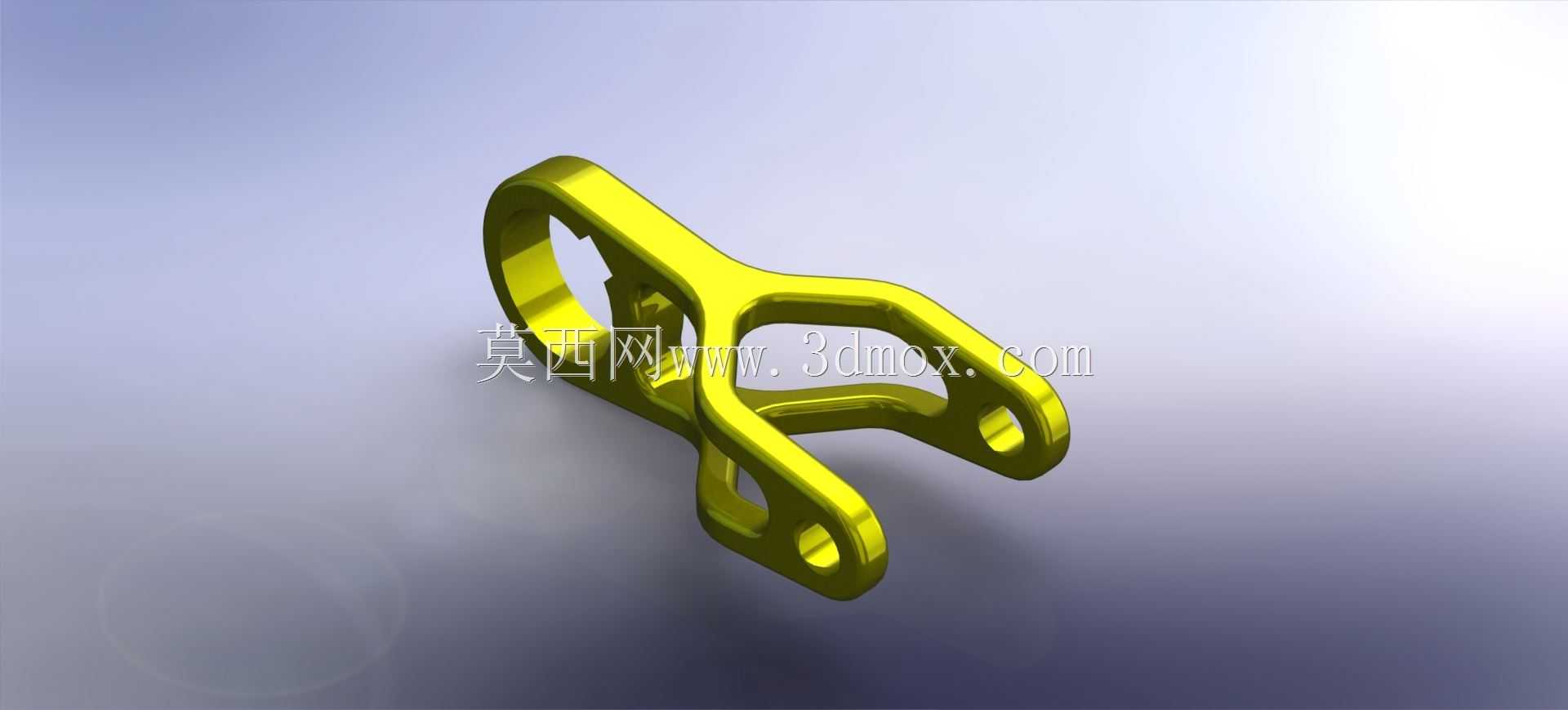

　　该叉形连接支架属于典型的杆系铰接承载构件，整体采用一体式弯折成型思路，将单端环套与双叉耳结构整合在同一实体上，避免多件拼接带来的装配间隙与应力集中问题。环套端用于穿入主销轴或固定轴，实现与基座、机架或主动杆件的回转连接；双叉耳端预留同轴销孔，可嵌入对接件后穿入锁紧销，完成两构件之间的铰接传动。这种结构常见于连杆机构、夹持装置、自行车及轻型代步车的传动连接部位，也可用于自动化设备中需要小角度摆动的辅助支撑链路。

　　从受力路径看，载荷由双叉耳销孔传入，经中间过渡臂传递至环套端，再通过主销轴向外扩散。设计时在臂身开设长圆形减重孔，并非单纯为了降低材料消耗，更重要的是调整截面刚度分布，使构件在受拉、压及小幅弯扭组合载荷时，应力能够沿孔周平滑过渡，避免在臂身与端头交接处形成突变截面。环套与叉耳的壁厚保持基本一致，可保证铸造或机加工过程中材料收缩均匀，减少局部缩松、变形风险；叉耳外侧做圆弧收边，既消除锐边带来的装配划伤，也能降低孔口边缘的应力峰值。

　　安装边界方面，环套内径决定了可适配的主轴直径，其轴向宽度需与对接支座的间距匹配，过宽会造成轴向窜动，过窄则容易夹死影响转动。双叉耳的开口宽度要略大于嵌入件厚度，预留合理装配间隙，但间隙不宜过大，否则铰接点会产生冲击噪声并加速销孔磨损。两叉耳销孔必须保证同轴度，孔轴线还应与环套孔轴线保持规定的平行或角度关系，否则装配后会出现别劲、卡滞，长期运行还会造成销轴弯曲和孔位椭圆化。

　　建模过程中，端头与臂身的过渡圆角是关键细节。圆角过小会在载荷反复作用下成为疲劳裂纹起始点，圆角过大则可能与相邻杆件发生运动干涉，因此需要结合机构运动包络反复校核。臂身截面采用近似等强度的变宽度设计，在靠近环套和叉耳的载荷传入区域适当加宽，中间段收窄，使材料更多分布在应力较高的位置。表面处理可根据使用环境选择镀锌、氧化或喷塑，以提高耐蚀性；销轴配合面则需控制粗糙度，保证转动灵活且磨损均匀。整体结构没有复杂的内腔和倒扣，既适合整体铣削加工，也适合压铸、锻造后再精加工孔位，能够兼顾小批量定制与批量生产的工艺可行性。
