带运动仿真的法兰连接式截止阀结构设计

　　这套截止阀三维结构完整覆盖了从手轮输入到阀瓣启闭的全部运动传递链路，共拆解为十四个相互配合的独立部件，建模时按照实际装配约束完成了配合关系定义，可直接用于运动学验证与结构干涉检查。在管路系统中，这类直通式截止阀主要承担介质截断功能，常见于水务、化工、热力及通用工业管线，安装时需留意介质流向与阀体标识一致，其流道呈S形转折，节流特性明显，不适合长期作为调节阀使用，但密封可靠性在中低压工况下表现稳定。

　　从结构设计思路来看，模型顶部采用轮辐式手轮，通过阀杆螺母将旋转运动转化为阀杆的直线升降，进而带动底部阀瓣贴合或离开阀座密封面。建模过程中对阀杆梯形螺纹段、填料函压盖、中法兰螺栓组以及两端法兰连接边界均做了实体化表达，没有用简化特征替代关键受力部位，这对后续做装配校核、运动行程分析以及工装夹具设计都更有参考价值。需要观察启闭动作时，可将初始位置对应的装配抑制状态解除，直接拖动手轮即可看到阀杆沿轴向升降，阀瓣同步完成开启与闭合，运动逻辑与实物一致。

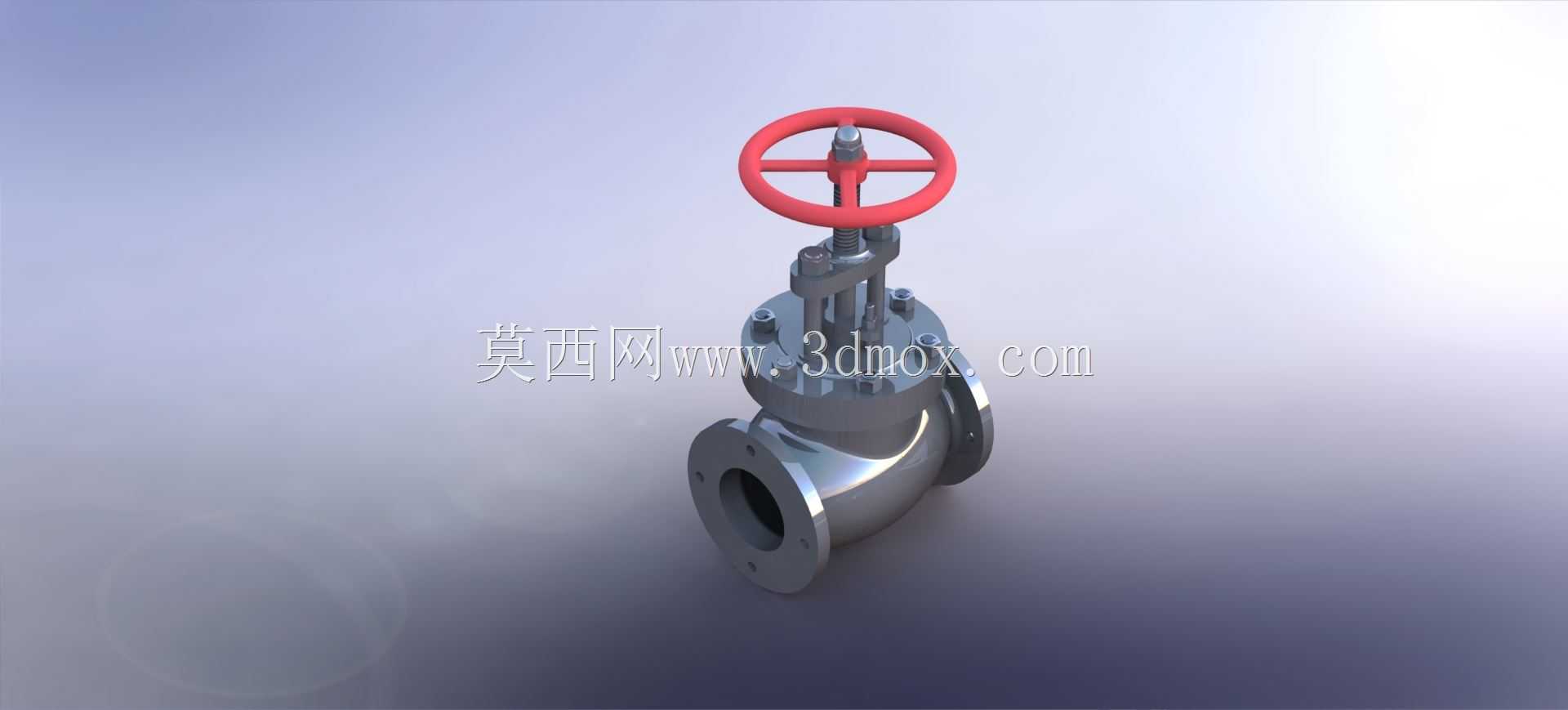

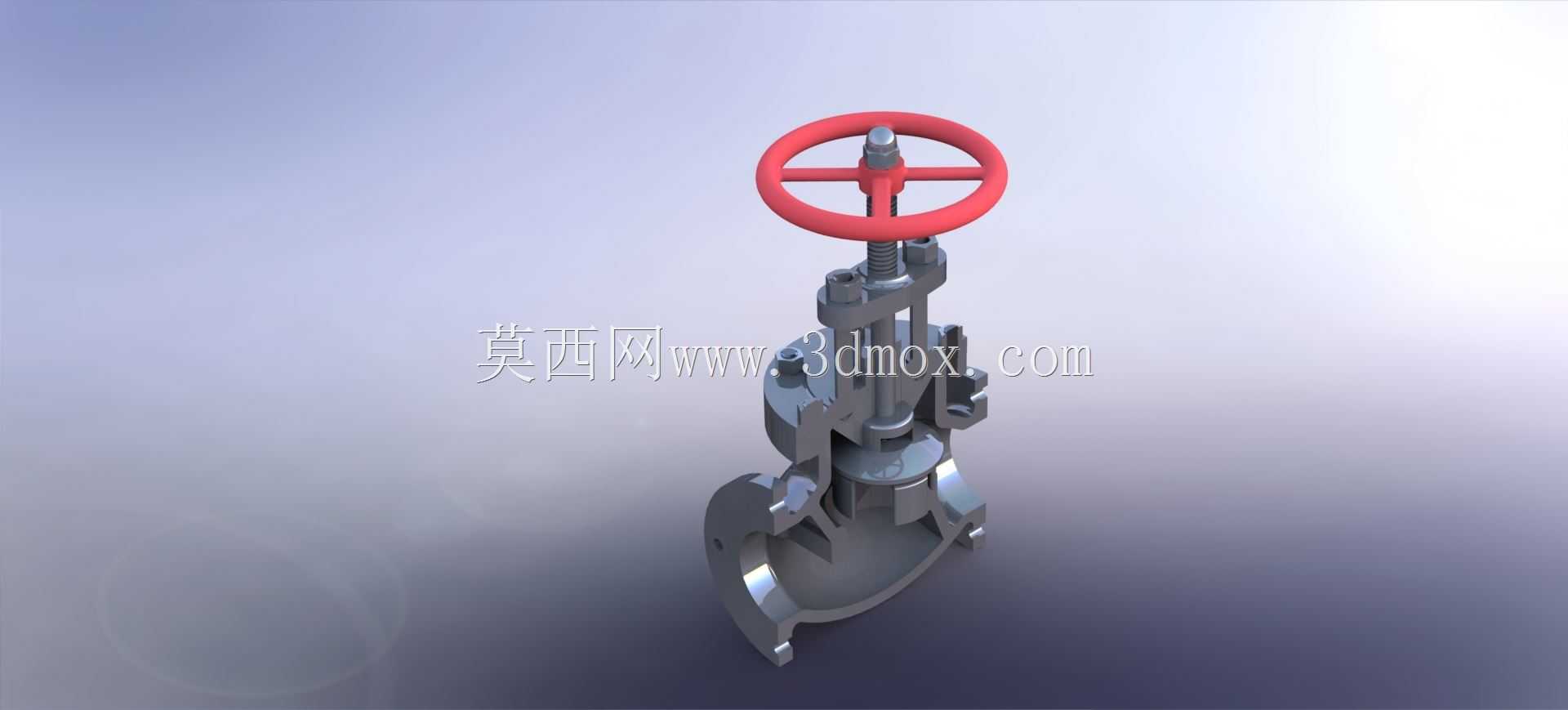

　　外形与安装边界方面，阀体为直通铸造结构，两端带圆形法兰盘，法兰盘上的螺栓孔按周向均布，安装时需匹配对应管径的管法兰标准并预留螺栓操作空间；顶部手轮外径决定了操作所需的回转空间，手轮最低点至阀体中法兰的距离则影响上部检修空间。模型保留了阀体壁厚过渡、阀盖支承筋、填料压盖耳部等细节，能够直观反映铸件的拔模方向与壁厚变化趋势。对于结构设计人员而言，可在此基础上调整通径、压力等级或密封面形式；对于设备选型人员，则可通过剖切视图核对阀瓣行程、流道通径与法兰间距，判断其是否满足管线布置与维护空间要求。整体建模逻辑以真实装配关系为核心，而非单纯外观复刻，因此在教学演示、机构运动分析以及阀门产品方案沟通中都具备较强实用性。
