法兰式蝶阀阀体精密铸造结构

　　该阀体属于中线蝶阀的主体承压件，主要用于给排水、暖通空调、化工流体输送及一般工业管路系统中，承担阀板安装、密封定位和管道连接的作用。相比焊接式或对夹式结构，这种带安装耳的阀体在现场维护时更便于定位，阀板启闭过程中受力路径也更加明确。

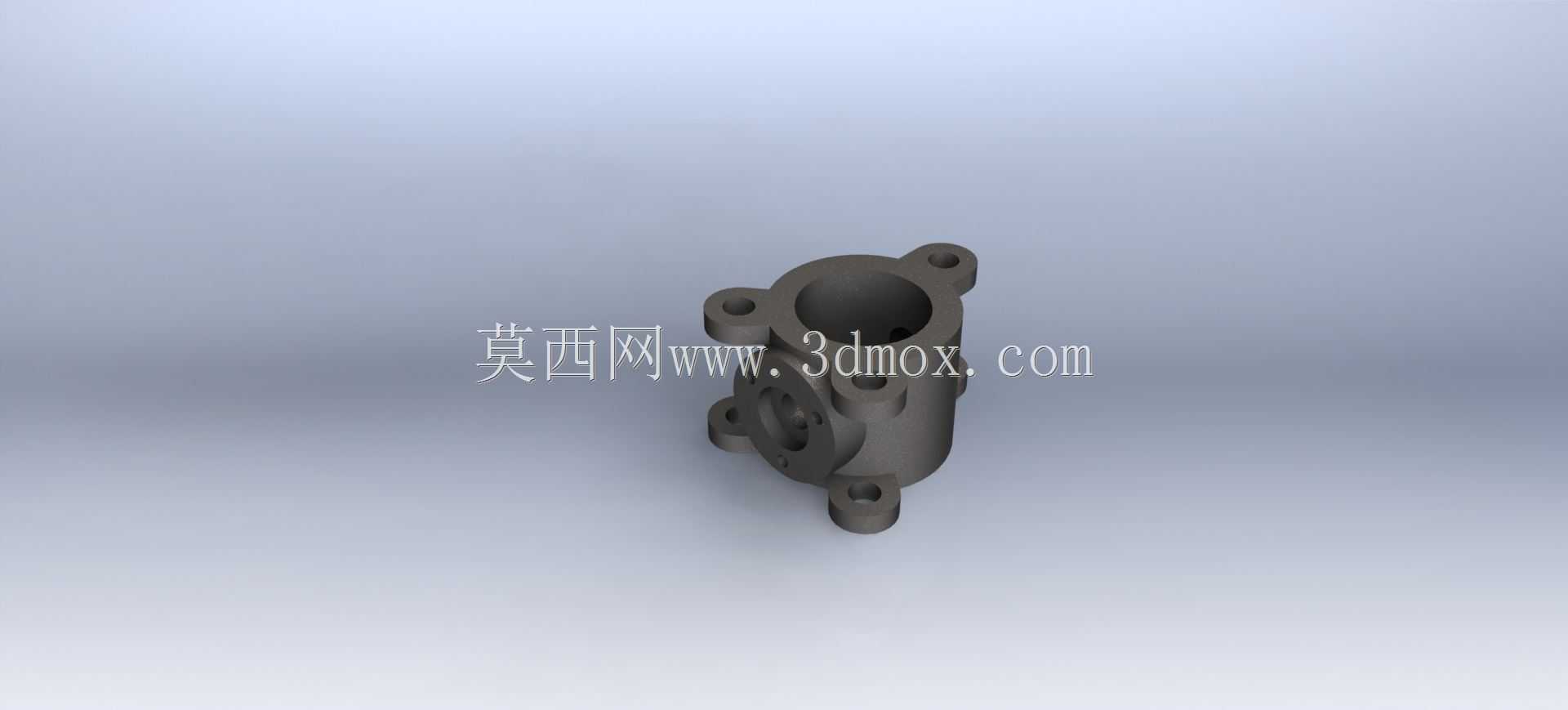

　　从结构上看，模型中央为贯通式流道，内壁围绕阀轴旋转区域形成圆形密封边界。流体经过时，通道截面保持连续，避免了突兀台阶造成的局部涡流；在低压差、大流量工况下，这种直通式结构能够降低压损，也减少悬浮物在阀腔内积存的可能。阀体上部设置阀杆装配腔，用于容纳阀杆、轴套或轴承部位；侧面和下部保留对应支承孔位，使阀板在关闭时能够获得双侧约束，降低单侧偏载带来的密封偏移。

　　外形上，阀体四周伸出带孔连接耳，用于与管道法兰或支架配合。安装耳的厚度、孔位分布以及孔边到外壁的距离，直接决定螺栓预紧时的局部强度。建模时需要把螺栓通孔、沉台、加强圆角一并表达清楚，否则在装配仿真中容易出现干涉，或在铸造工艺评估时遗漏热节区域。阀体外部并非单纯等壁厚壳体，而是在轴座、法兰耳和主流道交汇处形成加厚区，这些区域对应启闭扭矩传递和密封压紧时的高应力位置。

　　设计思路上，这类阀体优先保证三件事：一是流道与阀板的同轴关系，二是上下阀杆孔的同轴度，三是安装端面与流道轴线的垂直度。任何一项偏差，都会在阀板旋转时表现为卡滞、关闭不严或局部磨损。三维建模过程中，应以流道中心线为基准建立骨架，再展开轴孔、密封面和安装孔，避免后期修改时基准反复漂移。对于需要铸造生产的版本，外壁过渡圆角应保持连续，壁厚尽量均匀，局部厚大位置可通过工艺补贴或型芯结构控制收缩缺陷。

　　安装边界方面，选型时除核对公称通径外，还应关注螺栓孔分布圆、孔径、阀体总高以及阀杆伸出端尺寸。该类阀体通常安装在水平或垂直管道中，上部执行机构需要预留检修空间；若周围管路存在振动，连接耳区域还应配合支架进行限位，避免阀杆长期承受附加弯矩。
