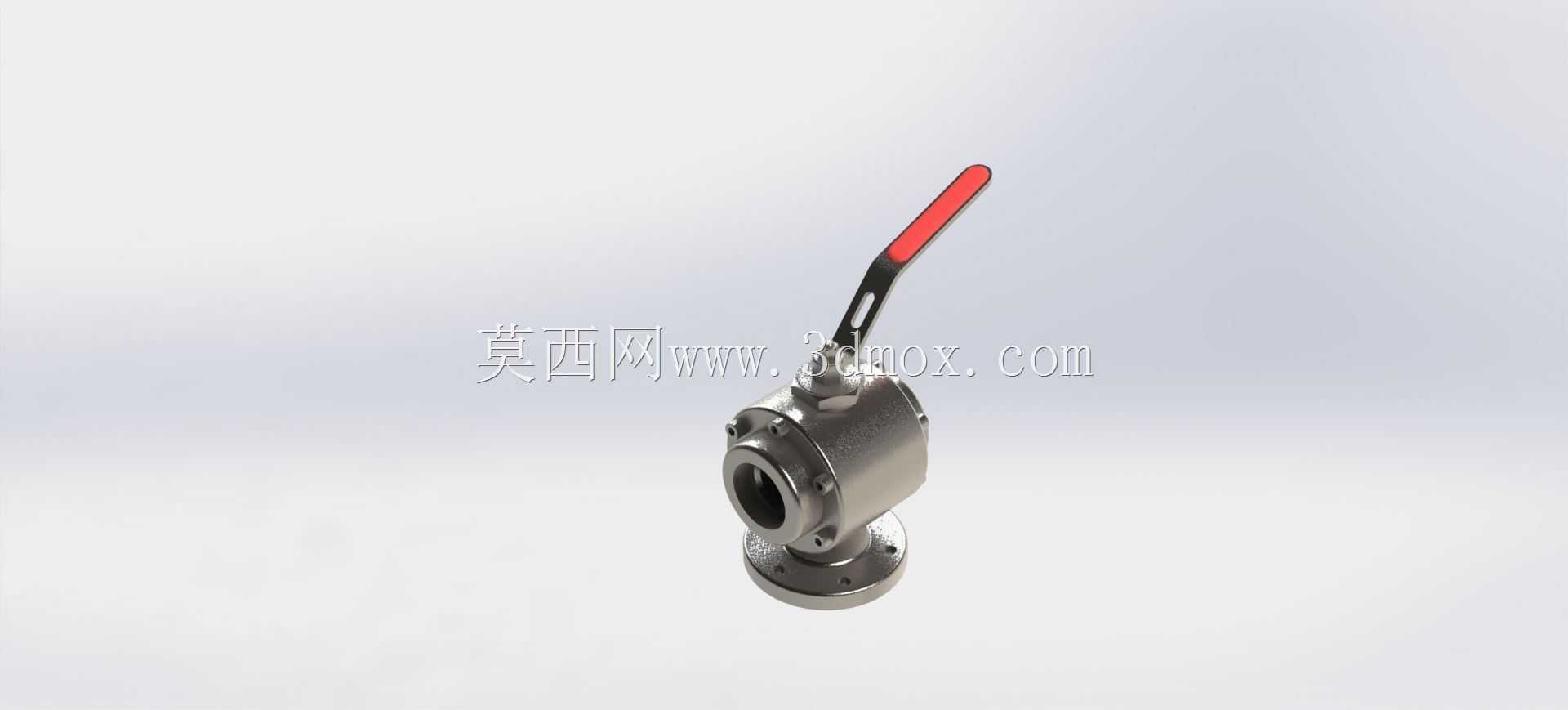

带启闭动作演示的法兰连接浮动球阀

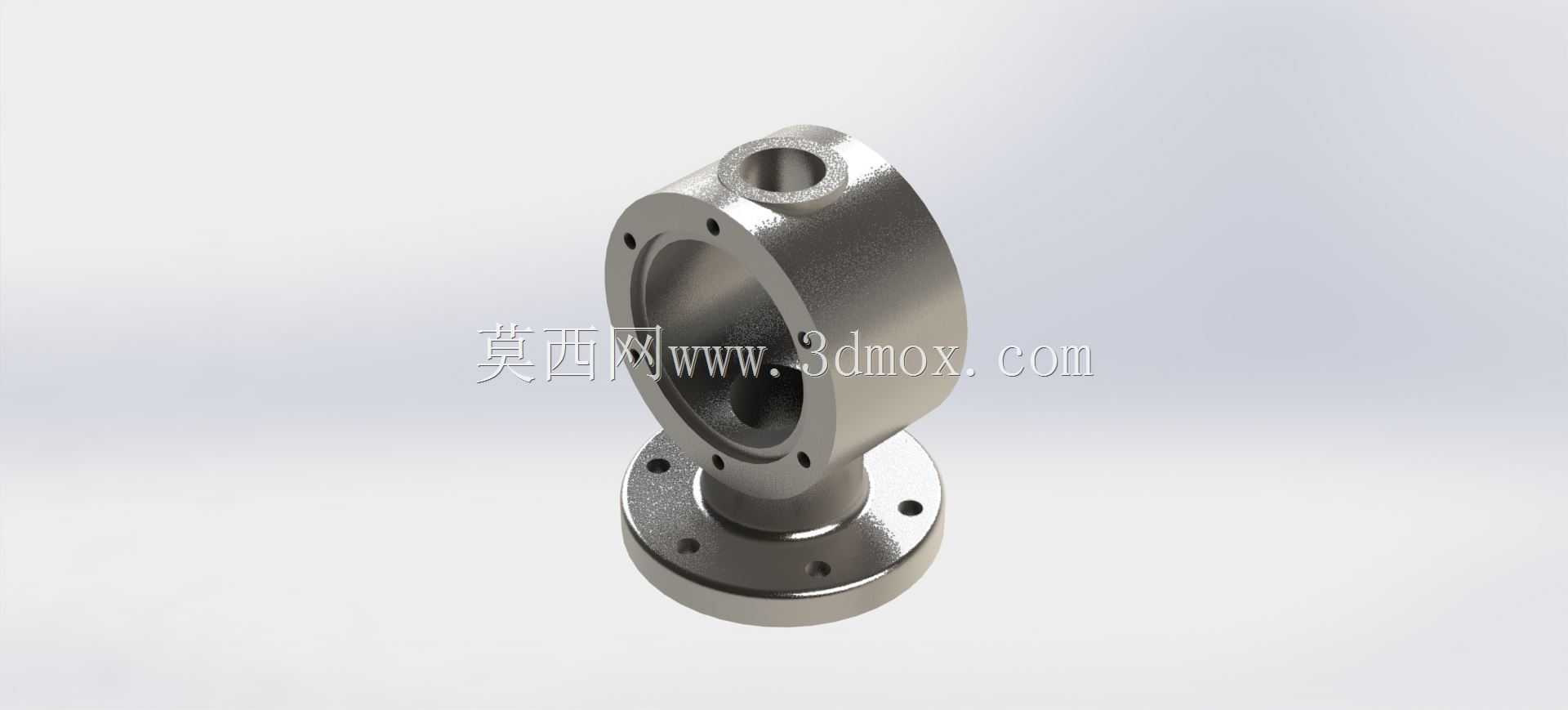

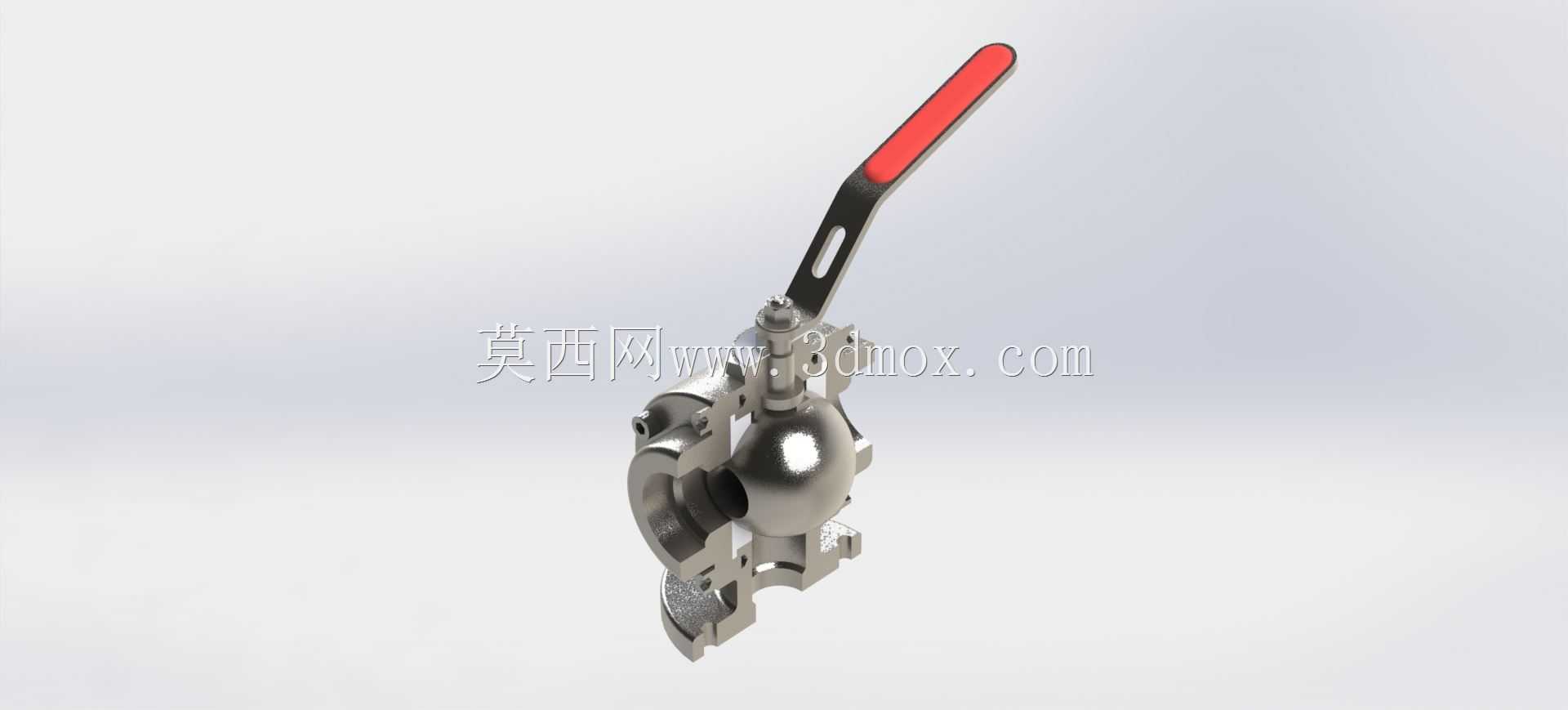

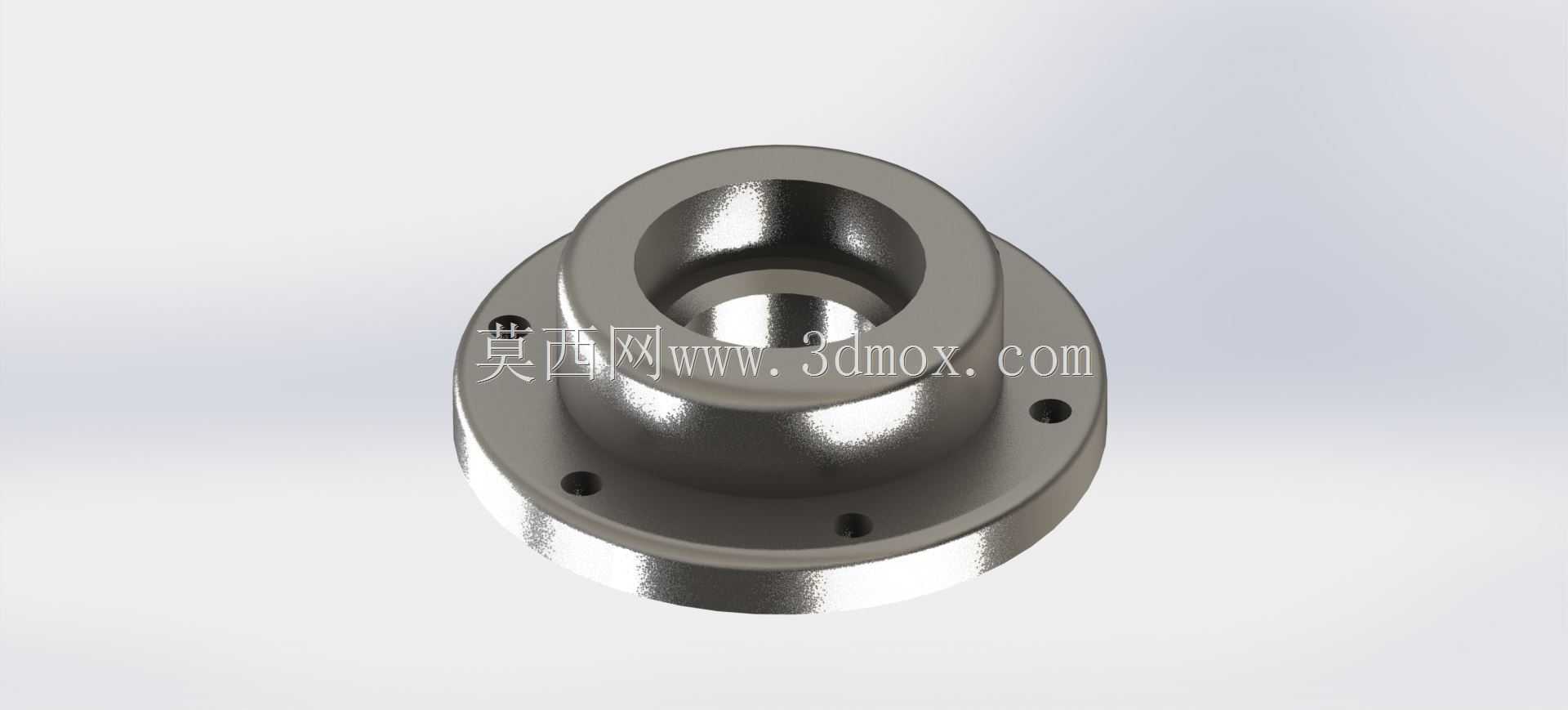

　　这套浮动球阀的三维结构完整呈现了两体式法兰连接球阀的全部装配关系，模型附带的启闭动作演示可直观展示球体从全开到全关的90度回转过程，解除初始位置抑制后，阀杆带动球体的运动轨迹、阀座密封面的贴合变化都能清晰呈现，对结构设计人员理解球阀动作逻辑、校核运动干涉有直接参考价值。从实际应用场景来看，这类浮动球阀广泛应用在中低压给排水、轻工流体输送、小型化工支路、暖通空调管路等场景，依靠球体通孔与管路流道的对正/错位实现介质通断，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，同时全通径结构的流阻更低，适合输送含微小颗粒、粘度不高的洁净流体。产品结构设计上，阀体采用左右两体对夹式结构，两侧法兰与阀体一体铸造成型，法兰密封面为突面形式，

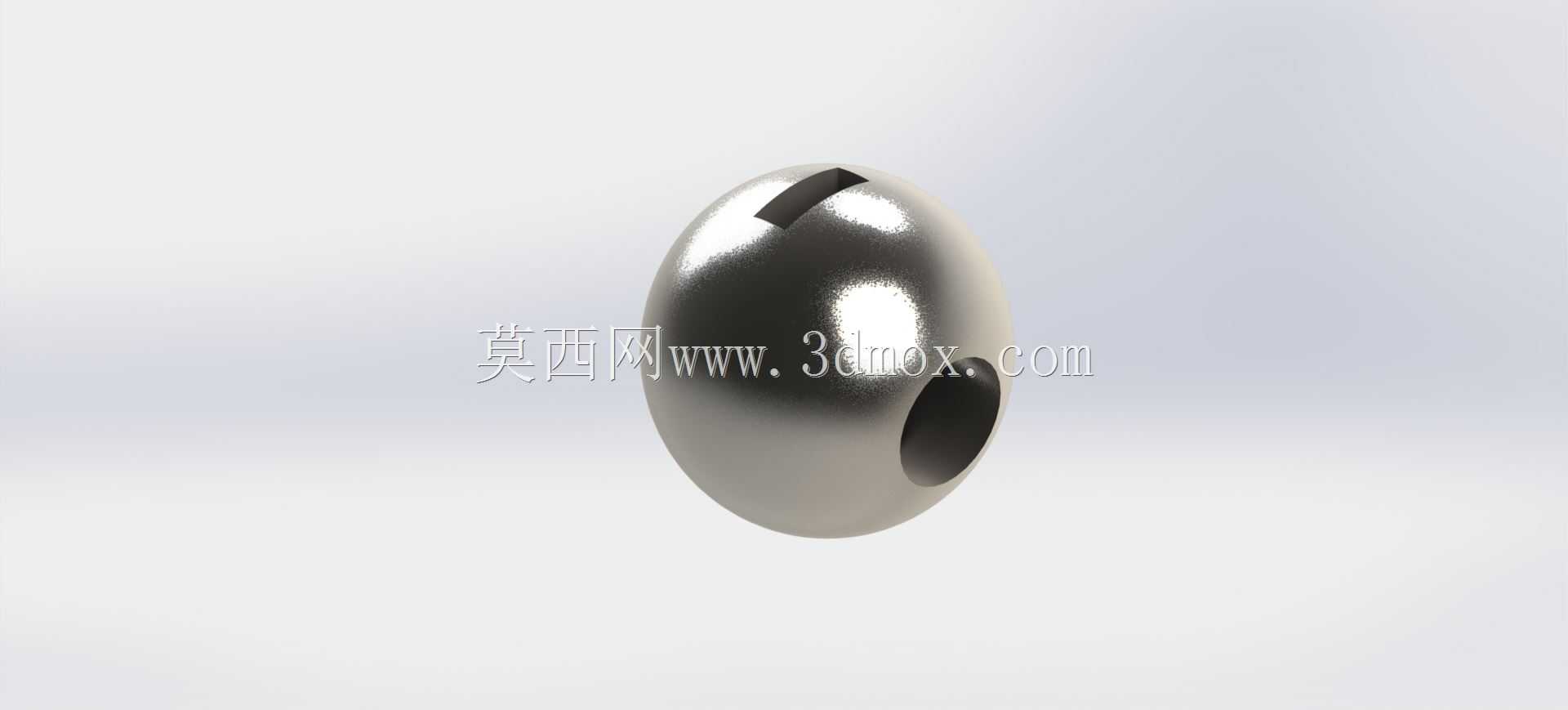

　　可匹配对应压力等级的管路法兰，安装时通过周向布置的螺栓实现两侧管路与阀体的夹紧固定；内部核心启闭件为带圆形通孔的浮动球体，球体两侧配置弹性阀座，依靠介质压力推动球体压紧出口侧阀座实现密封，低压工况下也能通过阀座预紧力保证密封可靠性。上部阀杆采用防飞出结构设计，阀杆台阶与阀体内部限位台配合，可避免管路带压时阀杆被内部压力顶出，阀杆与球体之间采用扁方传动结构，既保证扭矩传递的可靠性，也预留了微小的浮动余量，适配球体在介质压力下的微量位移。操作手柄为扁平杠杆式结构，手柄尾部的红色护套既提升操作握持摩擦力，也可通过颜色直观标识阀门启闭状态，手柄与阀杆顶端采用方榫连接，装配时可根据现场操作空间调整手柄安装角度。从安装边界来看，

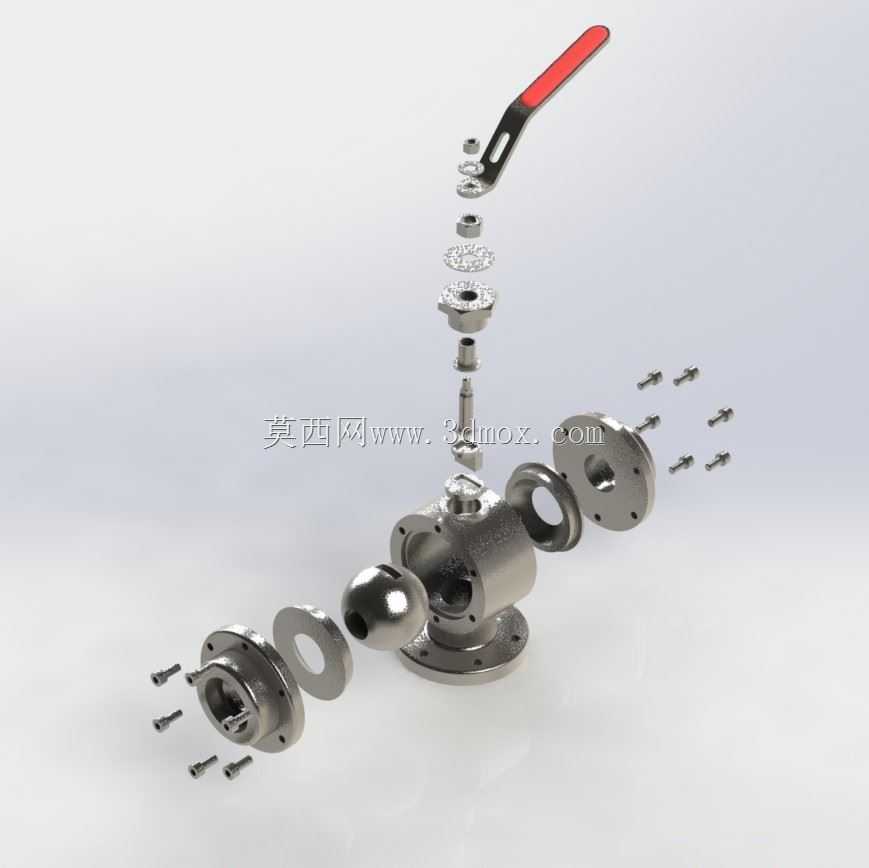

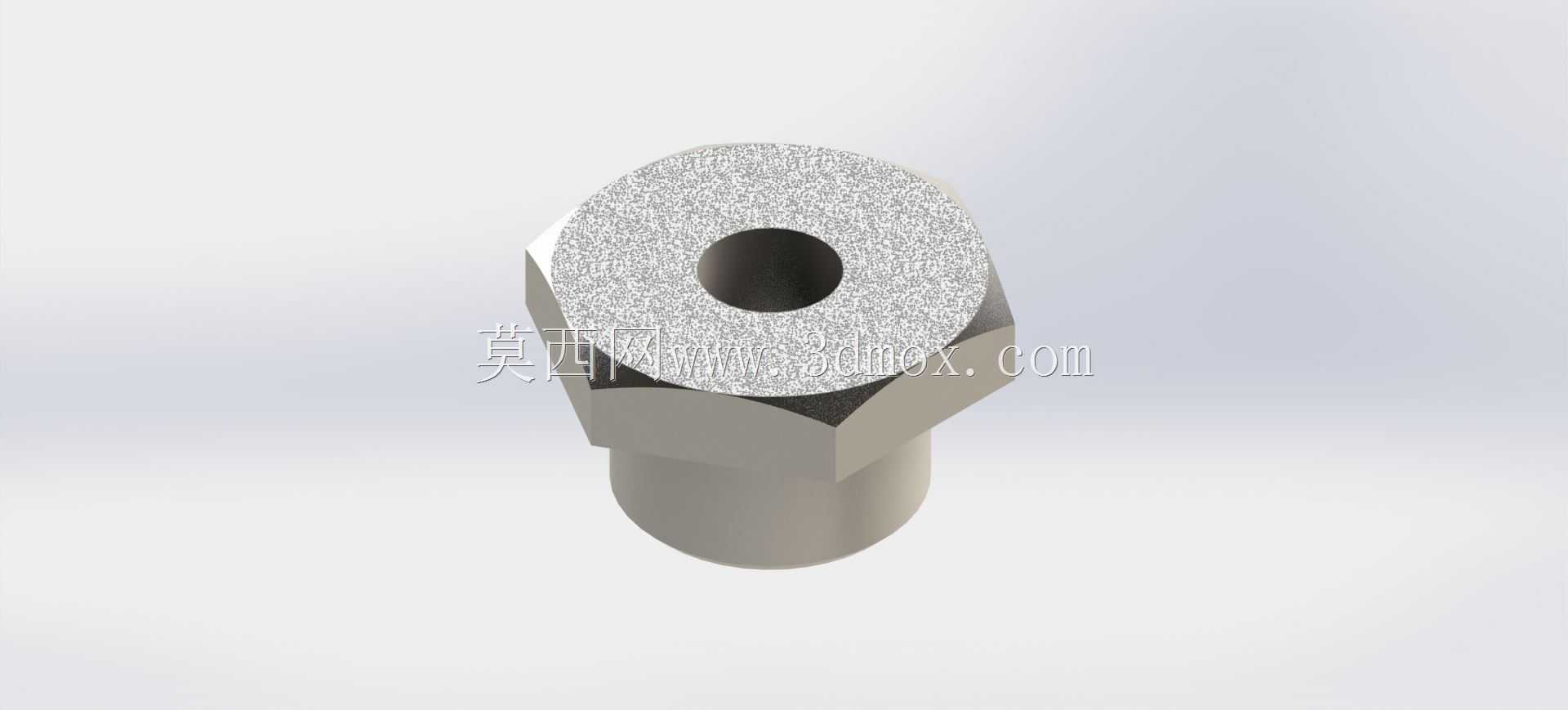

　　两侧法兰的螺栓孔呈周向均布，建模时已预留标准螺栓的装配空间，设计人员可直接参照模型确定管路配对法兰的开孔位置、螺栓长度；阀体底部的支撑面为平面结构，若管路需要额外支撑，可直接在该位置加装支座，无需额外在阀体上焊接支架。整套模型的爆炸视图清晰展示了每个零件的装配顺序，从手柄、阀杆、填料压盖，到球体、阀座、左右阀体，所有配合面的公差预留逻辑都可通过结构直接判断：阀杆与阀体的配合段采用间隙配合，保证转动灵活；阀座与阀体安装槽之间预留径向膨胀间隙，避免温度变化导致阀座卡滞；球体与阀座的接触面为高精度球面，建模时已保证表面轮廓的连续性。对于设备选型人员来说，可通过模型直观判断阀门的结构长度、法兰外径、手柄操作所需的摆动空间，

　　提前在设备布局中预留操作维护位置，避免现场安装后出现手柄与周边管线、设备碰撞的问题；对于三维建模从业者，也可参考这套模型的参数化建模思路，学习球体、阀座、阀体这类典型回转类零件的建模方法，以及装配体中运动约束的设置技巧，理解机械产品中静态结构与动态动作如何在三维环境中结合呈现。
