带式输送机用立式辊子支撑座结构

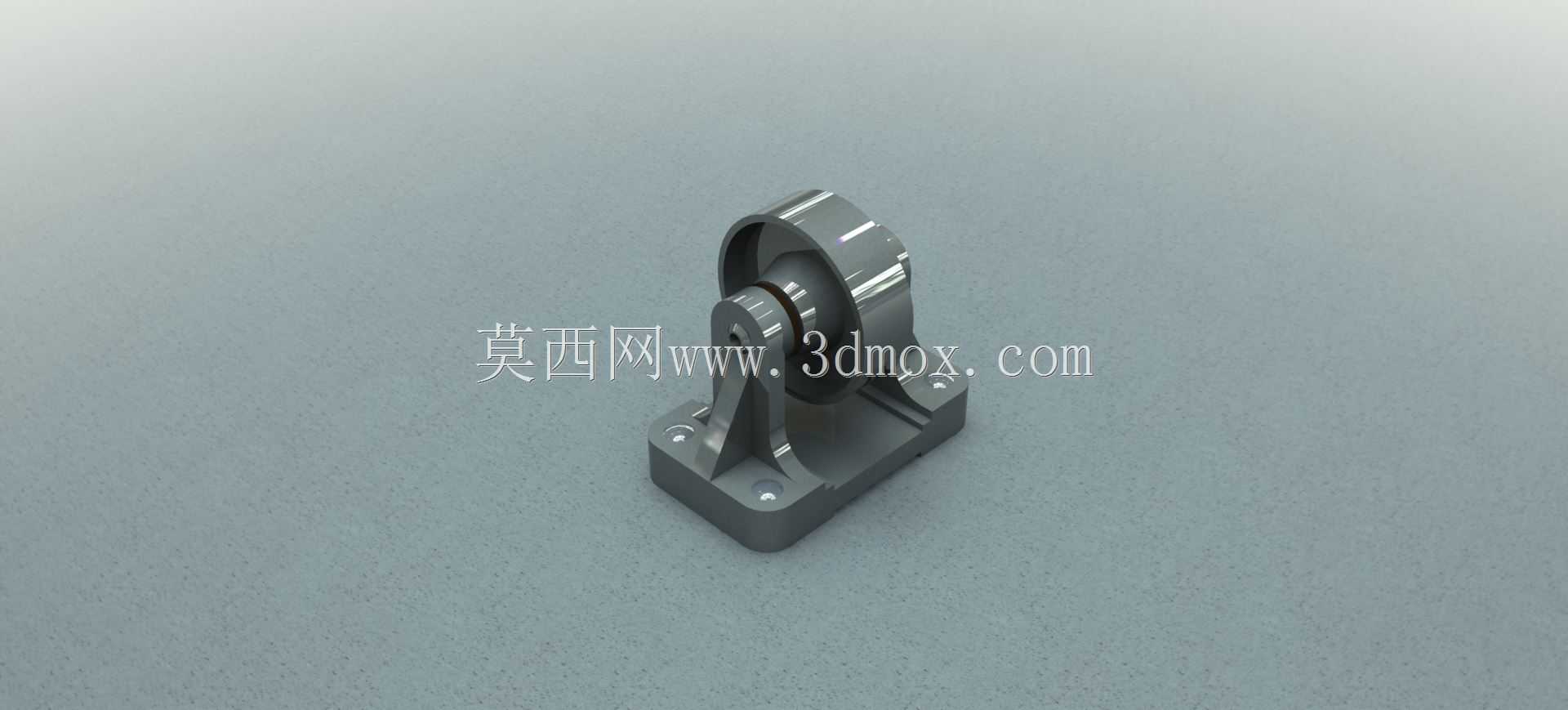

　　该支撑件主要服务于带式输送系统，用于承托回转辊筒并将其稳定固定在机架纵梁或安装平台上。在散料输送、包装线、装配线以及物流分拣设备中，辊子长期承受胶带张力、物料偏载和启停冲击，支座的刚性、同轴度和安装便利性会直接影响运行阻力与维护效率。这个模型采用立式单支座布局，底部为矩形安装板，板面预留四个沉孔，可通过螺栓与机架面连接；上部为包容式轴承座结构，中间形成容纳轴承或轴套的圆孔，两侧布置加强筋，将上部载荷顺畅传递到底板，避免悬臂部位在张紧力作用下产生过大变形。

　　从实际选型角度看，这类支座更适合中轻载、水平或小倾角输送段，尤其适用于空间高度受限、需要把辊子轴线抬高到机架面以上的位置。与贯通式横梁安装相比，独立支座便于单辊拆装，检修时不必大范围拆解机架；与冲压折弯件相比，铸造或整体机加形式具有更好的减振性和尺寸一致性。设计时需要重点控制轴承孔到底板面的高度尺寸，该尺寸决定辊面标高；同时要保证孔轴线与底板面平行，否则会造成胶带跑偏、辊子单侧磨损和轴承发热。

　　模型的外形边界可概括为下部矩形法兰、中部梯形支撑体和上部圆筒轴承室三部分。底板长宽决定安装跨距，孔位间距应与现场机架预留孔或型材槽宽匹配；轴承室直径和宽度对应所选轴承外径及定位方式；中心高则与辊径、胶带下垂量和输送面标高联动。若用于多辊连续布置，还应把相邻支座的中心高公差控制在较小范围内，以保证整条线的辊面直线度。

　　结构处理上，加强筋从圆筒外侧斜向延伸至底板，既提高了抗倾覆能力，也减少了厚大截面带来的材料浪费。轴承室端部可设置端盖、挡圈或润滑结构的安装位置，以便在详细设计阶段补充密封和维护方案。对于潮湿、粉尘或磨粒较多的工况，还应在支座周边考虑防护罩、刮料器和落料溜槽的避让空间，不能只按静态几何尺寸判断是否可安装。

　　建模时应把安装面、轴承孔、螺栓孔和加强筋作为关键特征管理，底板厚度、筋板厚度和轴承室外径之间要形成合理比例，避免局部应力集中。若后续进入工程图阶段，还需补充底板平面度、孔位对称度、轴承孔圆柱度以及中心高公差。这样的三维结构不仅用于外观展示，更可直接作为干涉检查、辊系排布和机架焊接定位的参考，帮助设计人员在方案阶段确认输送面高度、维护空间和紧固件操作空间。
