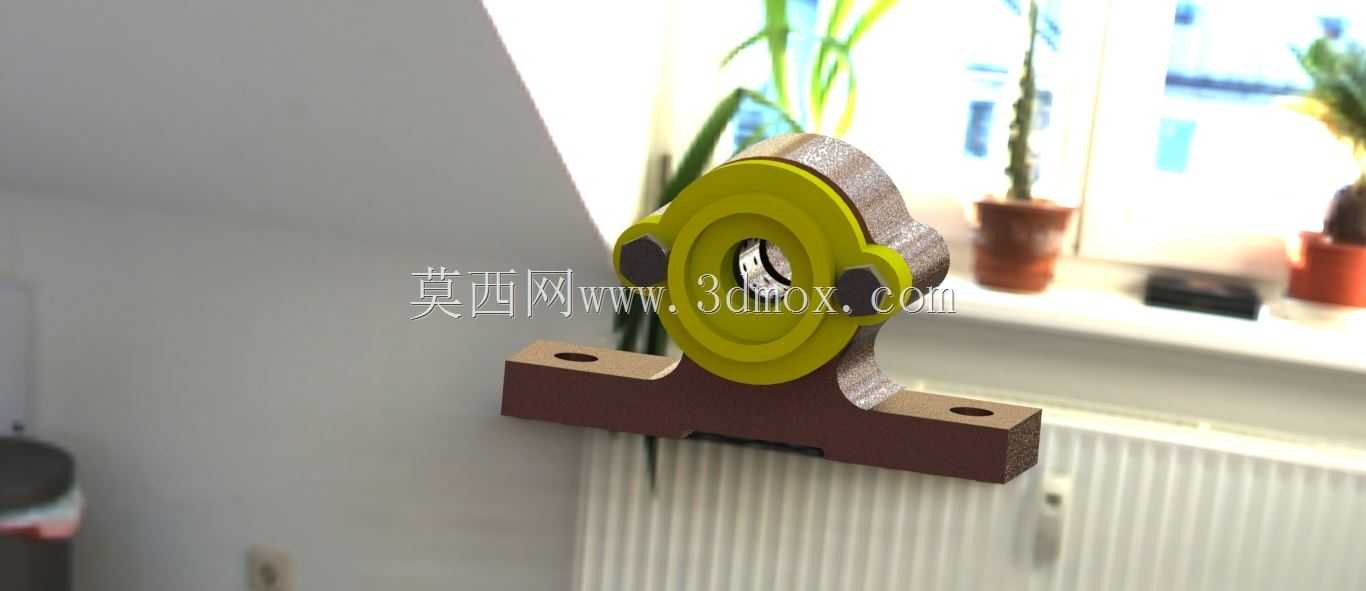

带立式安装座的滚珠轴承总成结构

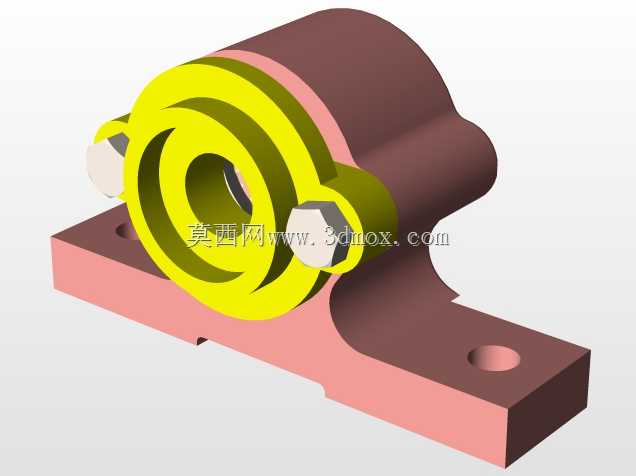

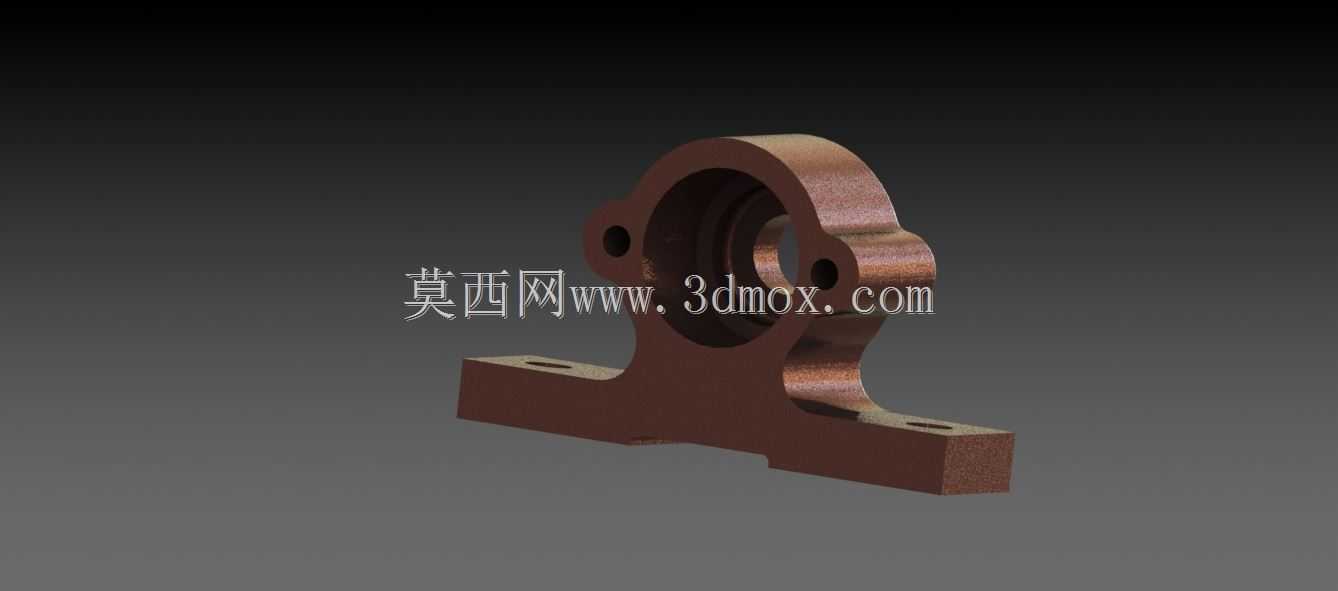

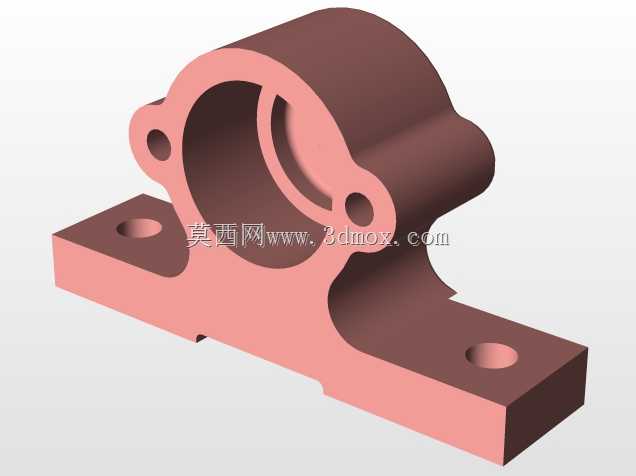

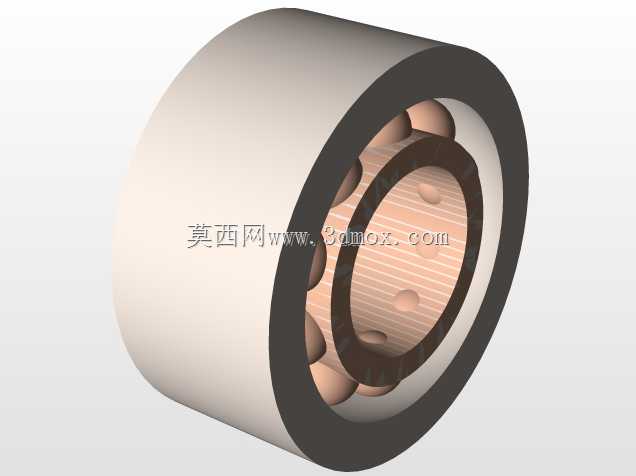

　　这套带安装基座的滚珠轴承总成，核心作用是为旋转轴系提供稳定的径向支撑，同时约束轴件的径向窜动，在轻工输送设备、小型实验台架、桌面级传动装置中应用十分广泛。从结构设计逻辑来看，整体采用分体式组合思路，核心滚动摩擦副为标准深沟球轴承结构，内圈与传动轴过盈配合，外圈嵌入铸造成型的轴承座安装腔中，轴承座两侧设计有对称的凸耳定位结构，凸耳上加工内六角沉孔，用于嵌入锁紧块，实现轴承外圈的周向与轴向固定，避免轴系高速运转时轴承外圈跟转出现磨损旷量。底部的安装基座采用一体化铸造成型后铣削安装面的工艺，基座上开设两个平行的长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，安装面的平面度公差控制在0.05mm以内，

　　保证安装后轴承座的轴线与安装基准面平行，避免轴系出现附加弯矩导致轴承提前失效。从安装边界来看，轴承座的总高度需匹配轴系的中心高要求，安装孔的中心距与设备安装板的预留孔位对应，轴承内圈的孔径适配常用的小直径传动轴，可直接替换同规格的标准带座轴承，无需额外修改安装结构。在实际使用场景中，这类轴承总成多用于转速不超过3000rpm、径向载荷中等的传动部位，比如小型皮带输送机的从动辊支撑、实验设备的旋转工装轴支撑、小型风机的叶轮轴定位，相比无座的单独滚珠轴承，集成式的安装座省去了用户自行设计轴承安装腔的步骤，自带的密封与定位结构可直接装配使用，大幅缩短设备的设计与装配周期。设计过程中重点考虑了安装的便捷性与维护性，

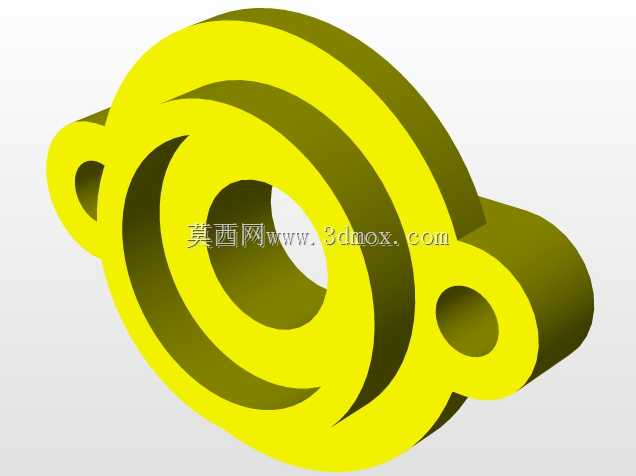

　　轴承外圈与座腔采用过渡配合，长期使用后可通过敲击拆卸更换轴承，无需整体更换基座，降低后期维护成本；两侧的锁紧凸耳采用对称布局，不管是左侧还是右侧的锁紧结构磨损，都可快速替换标准锁紧块，无需对基座进行二次加工。外形上轴承端盖采用醒目的黄色涂装，既可以作为装配时的定位标识，也能在日常巡检中快速观察轴承端盖的紧固状态，及时发现松动隐患；基座部分采用铸铁材质的棕褐色涂装，与端盖形成明显视觉区分，避免装配时出现方向装反的问题。
