工业产线导向支撑辊组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:582949
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计
  • 工业产线导向支撑辊组件结构设计

  这套导向支撑辊组件常见于连续生产的物料输送、卷材处理以及自动化装配线体中,核心作用是为行进中的带材、线材或者工装托盘提供侧向限位与滚动支撑,避免物料在高速输送过程中出现跑偏、剐蹭或者移位卡滞。在薄膜分切、金属带材轧制、包装线输送等场景里,这类导辊往往需要承受持续的径向载荷,同时还要保证辊面转动顺滑,不能因自身阻力过大拖慢产线运行节奏。

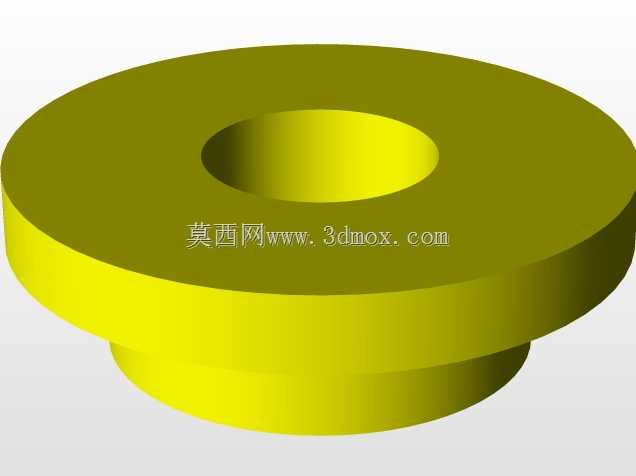

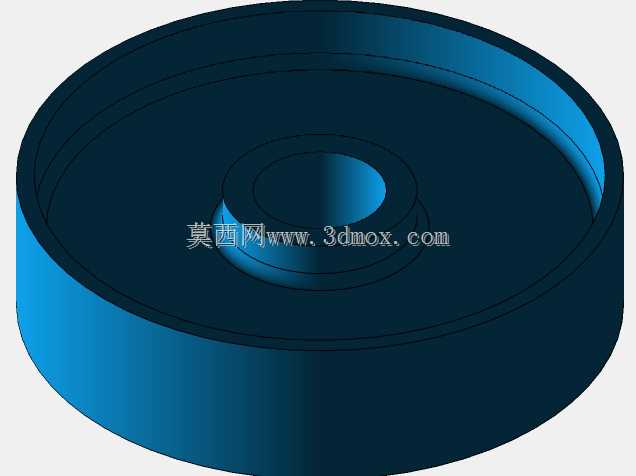

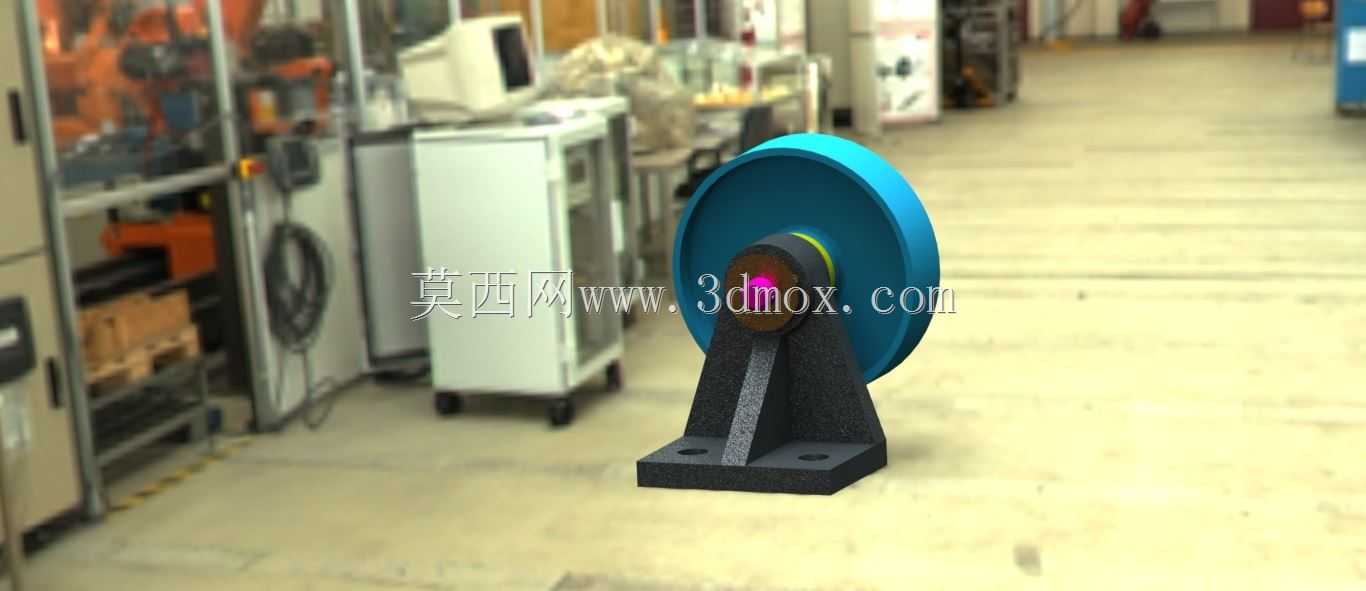

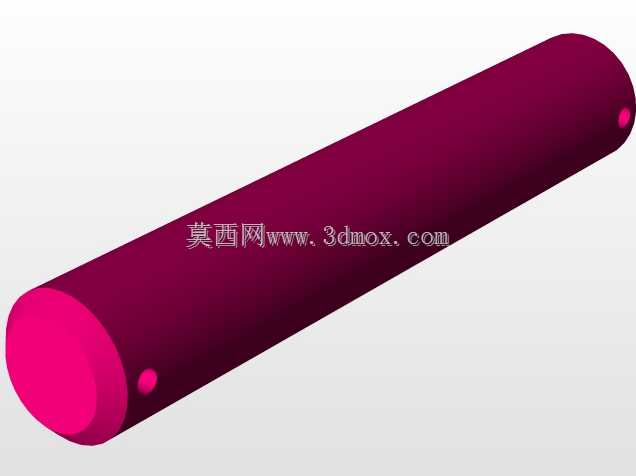

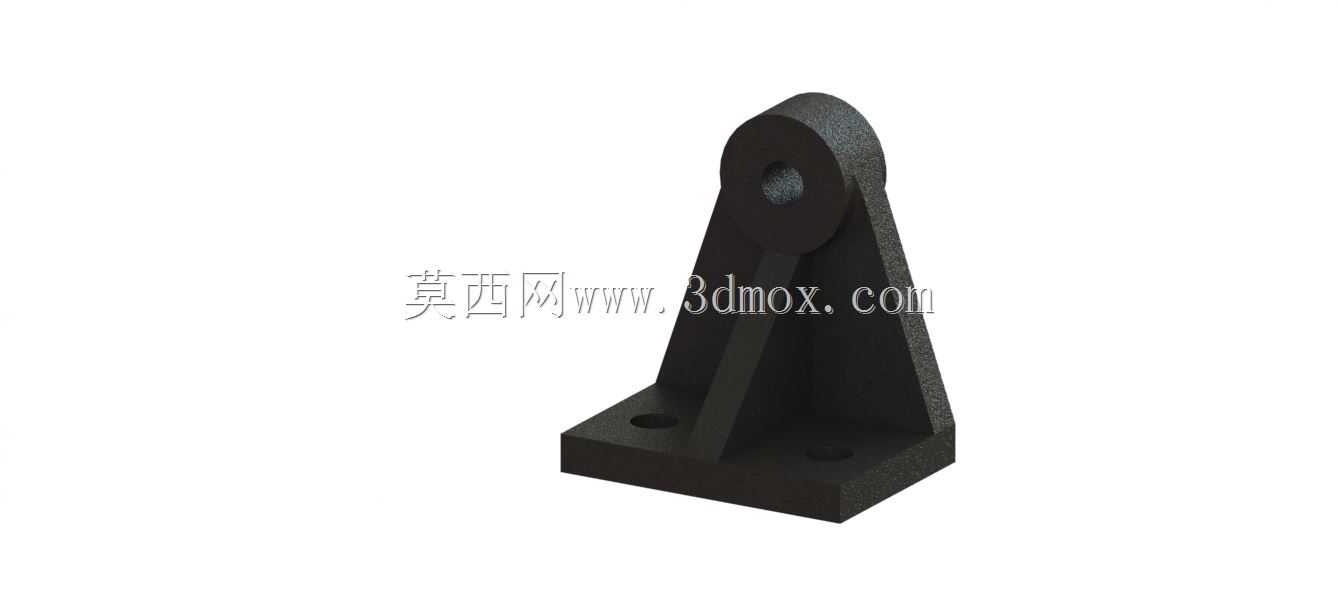

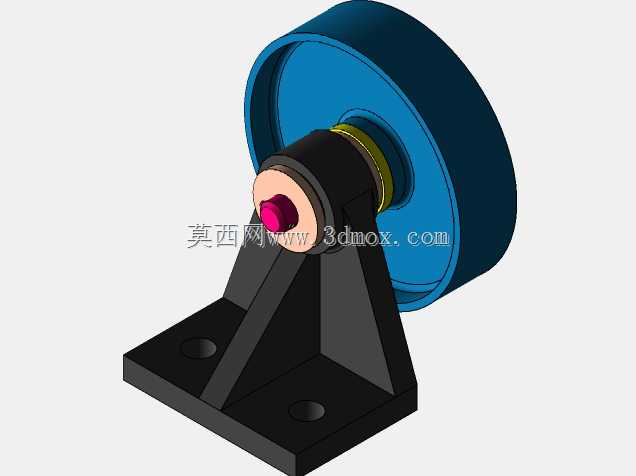

  从结构组成来看,组件主要由蓝色辊轮、中心转轴、立式轴承支座以及底部安装底板构成。辊轮采用大直径圆盘式设计,相比细辊结构拥有更宽的导向接触面,在对宽幅物料进行导向时可以分散接触压力,减少局部压痕;辊轮与转轴之间预置了转动配合结构,能够降低转动摩擦阻力,长期运行也不易出现卡涩。立式支座采用梯形加强筋结构,从底板向上延伸承托转轴,这种结构可以在不额外增加整体重量的前提下,大幅提升支座的抗倾覆能力,承受侧向载荷时不易出现形变。底部安装底板预留了两个对称的螺栓安装孔,现场安装时可以直接通过螺栓将组件固定在型材机架或者设备平台上,定位基准清晰,拆装维护都很便捷。

  设计过程中首先要匹配产线的物料运行高度,辊轮中心高决定了物料的导向基准面,建模时需要严格控制支座高度与转轴同轴度,避免辊轮转动时出现径向跳动。其次要核算安装边界,底板的孔位间距需要适配常用的铝型材或者钢板机架安装孔距,保证组件可以直接替换同规格的标准导辊,不需要二次加工机架。辊轮的厚度与直径选择也需要结合实际载荷:大直径辊轮在接触柔性物料时可以降低接触应力,避免物料表面被硌伤,同时自身转动惯量更大,运行过程中转速更平稳,不会因物料小幅波动出现频繁变速。

  在实际选型应用时,需要先确认现场的安装空间高度、螺栓孔位间距以及物料的最大侧向推力,保证支座的刚性足以覆盖工况载荷。辊轮端面与支座侧面预留了合理的转动间隙,既不会因间隙过大出现攒动,也不会因间隙过小在热胀状态下发生摩擦剐蹭。整体结构没有冗余的复杂零件,所有配合面都遵循机械加工的工艺合理性,支座的加强筋走向顺着载荷传递方向布置,从辊轮传递来的径向力可以顺着筋板直接传导到底板安装面,再分散到整个机架上,受力路径清晰合理,长期运行的结构稳定性更有保障。
