木工钻孔磨削一体式数控加工装置

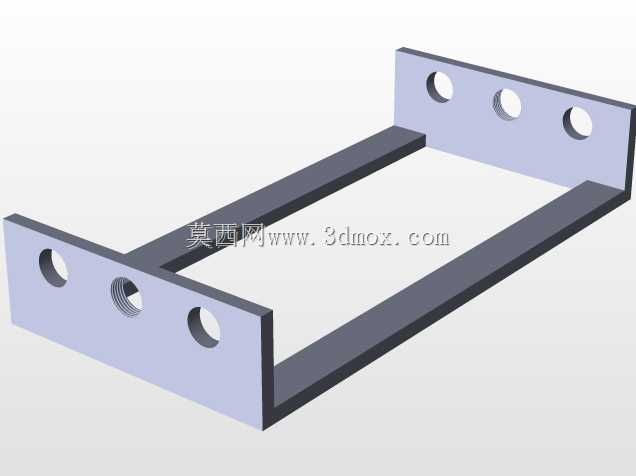

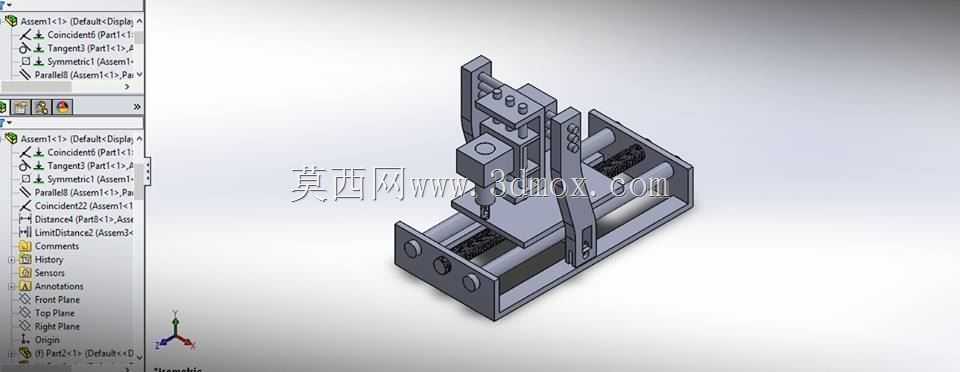

　　这款木工加工装置主要面向小型实木构件的端面加工、侧边孔位加工以及局部磨削修型场景，常见于定制家具小构件加工、木质工艺品批量修型、教学实训类木工加工工位，能替代传统人工持手电钻、砂轮机的零散作业模式，降低手持加工带来的位置偏差与安全隐患。从结构布局来看，装置采用框架式焊接机架作为承载基体，底部预留了标准T型槽安装位，可直接固定在常规木质加工工作台面上，整体安装边界控制在长420mm、宽280mm、高310mm范围内，不需要额外占用过大的车间工位空间，适配小型加工坊、学校实训车间的紧凑布局需求。装置的核心执行部分分为钻孔单元与磨削单元两个模块，两个单元共用同一套直线进给导轨，通过侧面的锁紧拨块可快速切换工作头位置，

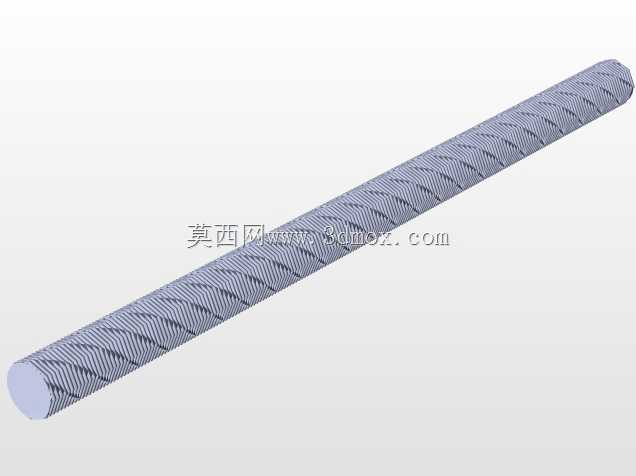

　　不需要重复拆装工装就能完成同一工件上的钻孔与磨削工序，减少工件重复装夹带来的定位误差。进给导轨采用双圆柱光轴搭配线性滑块的结构，传动部分选用细牙丝杠带动滑台移动，进给行程控制在120mm，能满足常规小型木构件的加工深度需求，手轮端带有刻度环，每格进给量对应0.1mm，方便操作人员精准控制加工深度，避免钻穿工件或者磨削过量。钻孔单元的主轴夹头适配直径1mm到10mm的常规木工钻头，夹头同轴度控制在0.05mm以内，能保证钻孔的垂直度，不会出现孔位歪斜的问题；磨削单元可安装锥形磨头、圆柱砂棒等不同类型的磨具，能完成木材边角的圆弧修型、孔口毛刺去除、平面局部打磨等作业。工件装夹部分采用双侧快速夹钳结构，夹钳的压头带有橡胶防滑垫，

　　装夹时不会压伤木材表面，夹钳的固定位置可沿机架侧边的滑槽调整，能适配宽度在20mm到180mm之间的不同规格木料，装夹行程覆盖绝大多数小型木质加工件的尺寸需求。设计过程中特意将驱动电机布置在机架后侧位置，既平衡了整机的重心，避免加工过程中装置出现前倾晃动，也能让加工区域的木屑直接掉落到机架下方的集屑槽内，不会堆积在导轨或者传动丝杠上，减少日常维护的清理工作量。整机的外露运动部件都做了圆角处理，没有尖锐的突出结构，操作时不容易出现磕碰划伤的问题，同时在加工头的外侧预留了透明防护罩的安装位，可根据使用需求加装防护装置，阻挡加工过程中飞溅的木屑，进一步提升作业安全性。
