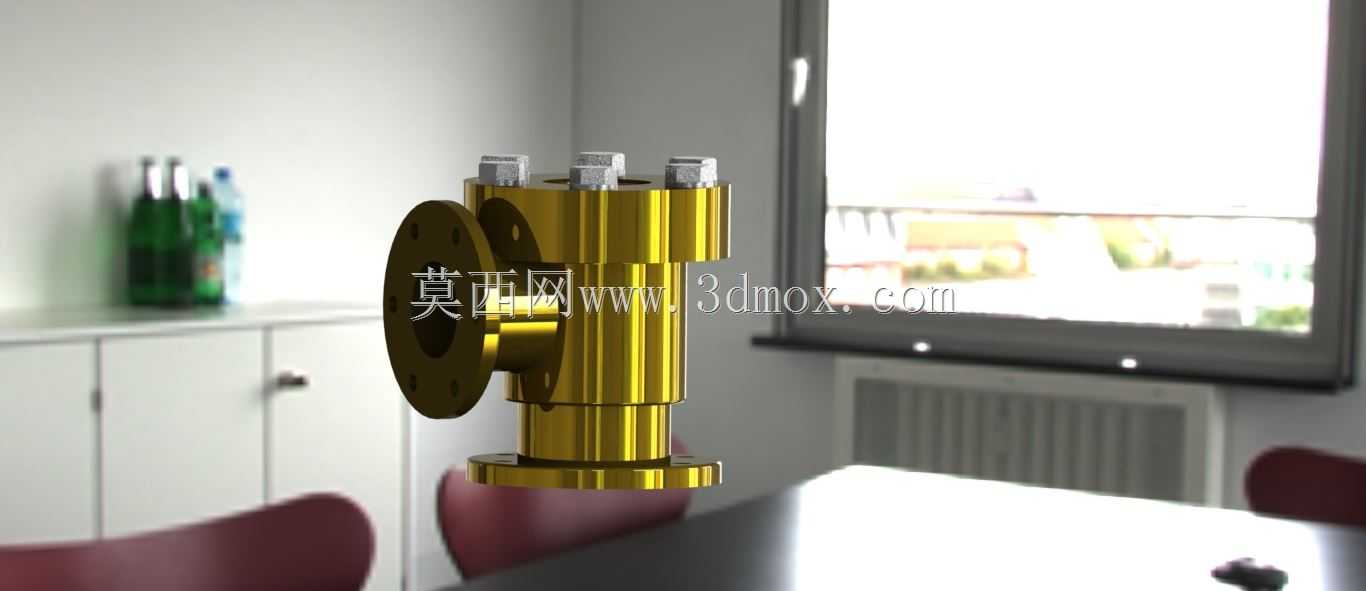

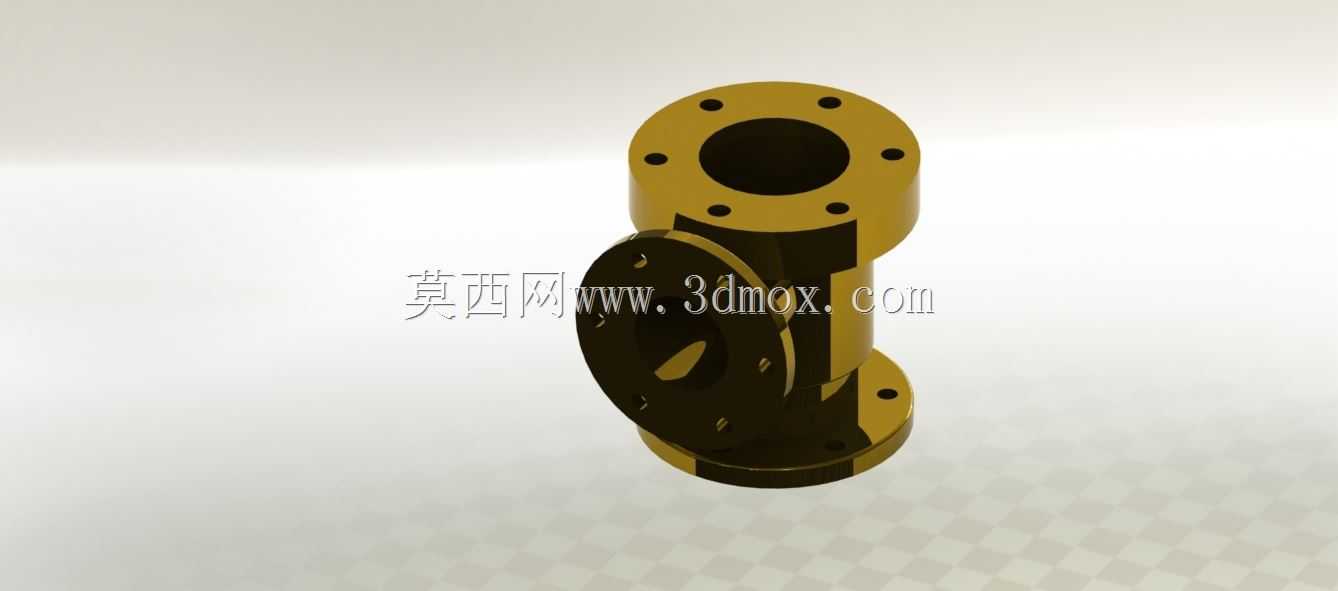

法兰式角向止回阀内部结构展示

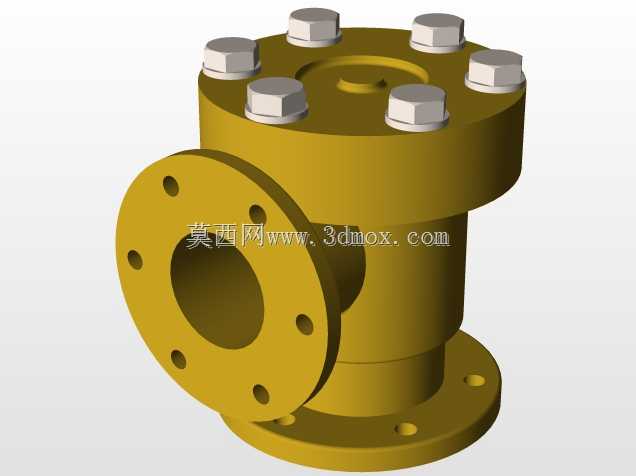

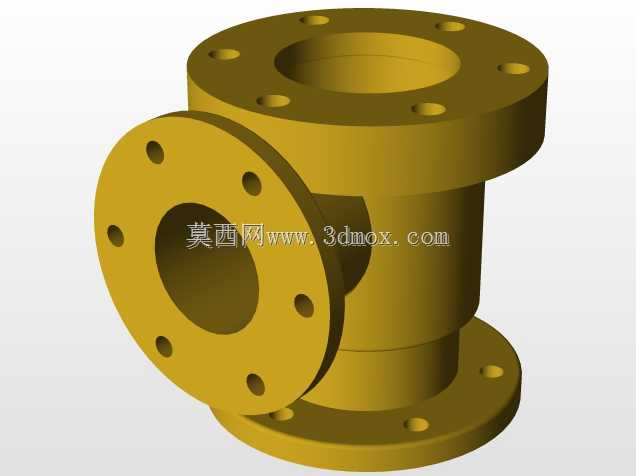

　　该角式法兰止回阀的三维结构完整呈现了阀体、阀盖、紧固件与内部启闭件的装配关系，进出口采用垂直相交的流道布局，区别于直通式止回阀的轴向流道，适合管路走向需要90度转向的工况，可同时完成流向切换与介质止回两项功能，减少管路中额外弯头的使用，降低系统局部阻力与泄漏点。在化工流体输送、给排水泵站、压缩空气管网、中小型液压站的回油管路中，这类阀件常被安装在泵出口位置，防止设备停机后介质反向倒流，避免叶轮受水锤冲击反转，也能避免下游管路介质回流造成上游储液罐溢流、压力串扰等问题。从结构设计逻辑来看，阀体采用一体式铸造流道，进出口法兰的密封面、螺栓孔位均按对应公称压力的管路标准匹配，安装时只需保证两端法兰同轴度、密封垫片压合均匀，

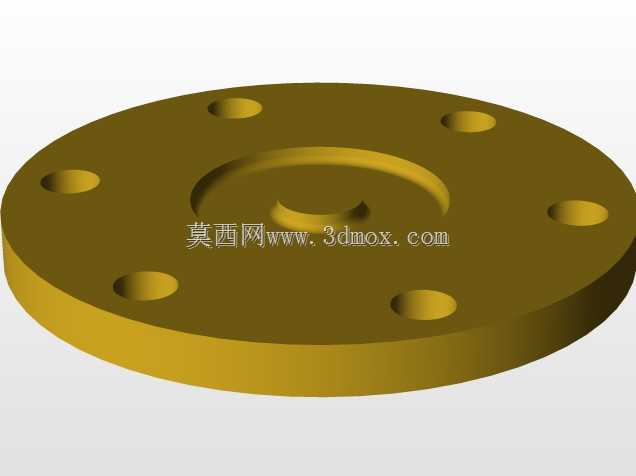

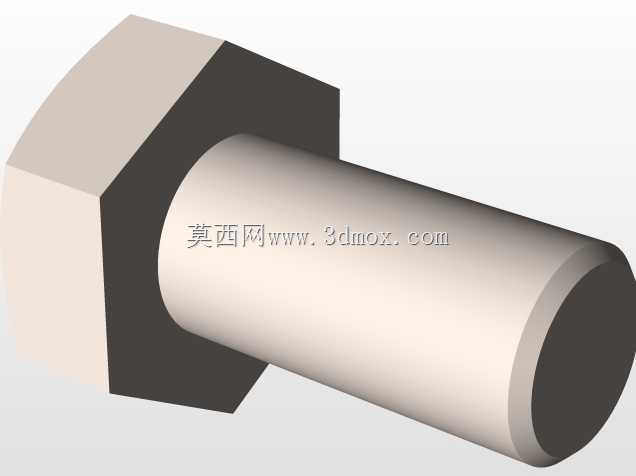

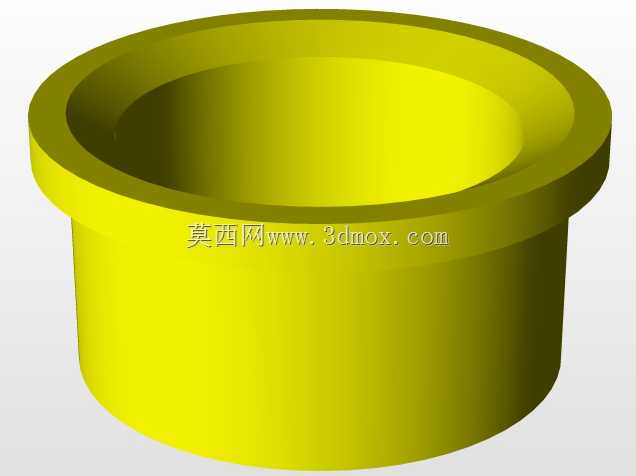

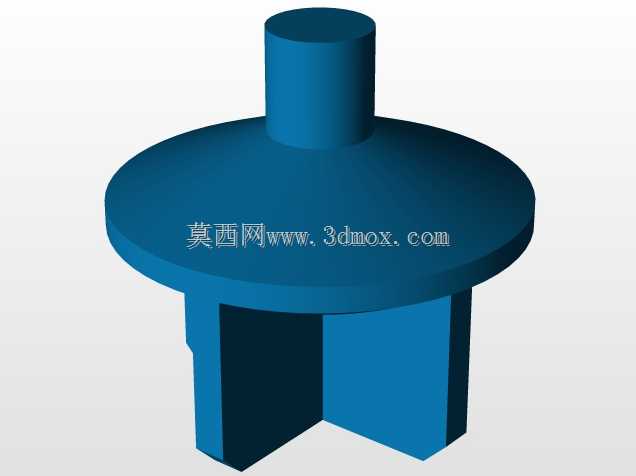

　　即可完成可靠连接。阀盖与阀体通过周向布置的外六角螺栓紧固，结合面预留密封垫安装槽，日常维护时拆卸阀盖即可直接检修内部阀瓣、密封座，无需将整个阀体从管路上切割拆除，大幅降低后期运维工作量。内部启闭件采用升降式导向结构，介质正向流动时依靠流体推力将阀瓣抬离密封座，介质可顺畅通过转角流道；当上游压力下降或出现反向压差时，阀瓣沿导向结构快速下落贴合密封面，瞬间截断反流路径，导向结构可避免阀瓣启闭过程中出现偏磨、卡滞，保证密封副对位精度。建模过程中，法兰盘厚度、螺栓分布圆直径、阀体通径、阀盖高度等关键尺寸均按实际安装边界设定，布局时需预留阀盖上方的螺栓拆装空间，以及法兰两侧的管路对接操作空间，避免与周边管线、设备支架发生干涉。流道转角处做了圆弧过渡处理，可减少介质高速通过时的湍流冲击与局部压损，阀体外壁的加强筋布局兼顾承压强度与铸件成型工艺性，避免壁厚突变产生铸造缺陷。
