斜楔式侧压锁紧工装夹具结构设计

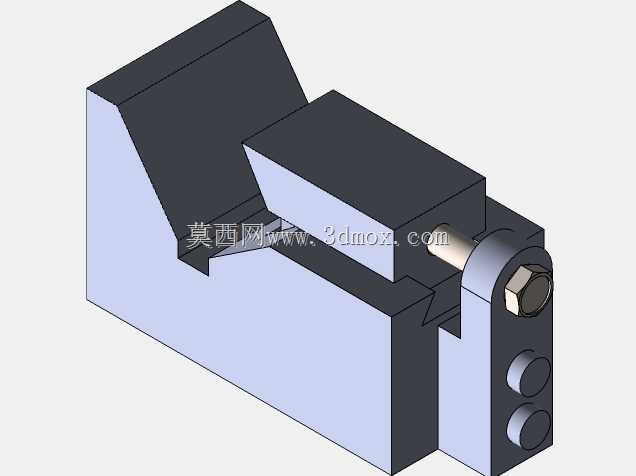

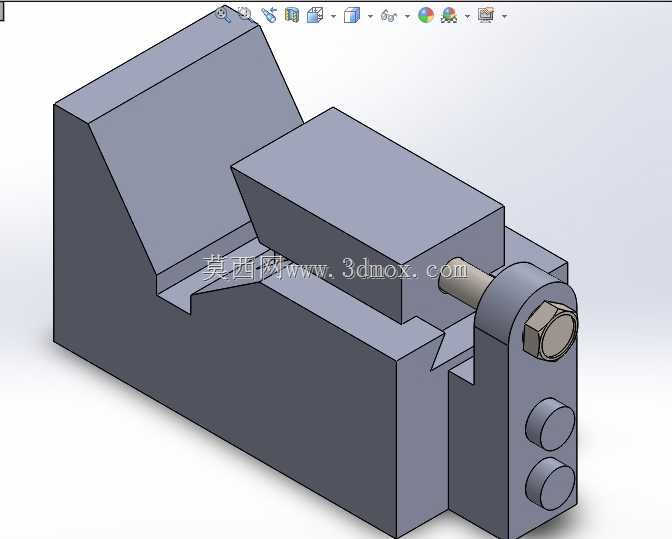

　　该夹紧结构的核心逻辑是通过手动旋拧端部紧固件，推动斜置压块沿基座斜面产生位移，将轴向锁紧力转化为垂直于工件定位面的正向压紧力，在小行程内实现工件的可靠夹持。这类结构常见于机加工工序间的手动装夹工位、检测平台的工件固定以及轻型装配工位的定位锁紧，尤其适合需要频繁装卸、夹持力要求稳定但不需要大吨位压紧的场合。

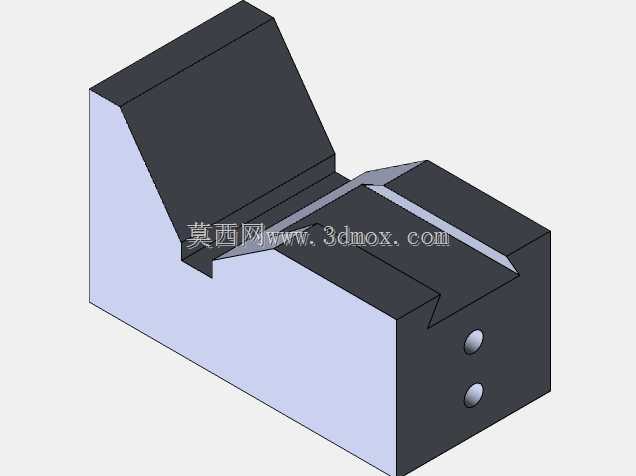

　　从实际使用角度看，基座承担全部定位与承载功能，其L型靠面为工件提供两个方向的粗定位，压块的压紧面与基座定位面形成对夹关系。端部紧固件穿过压块尾部的铰接座，旋紧过程中压块不会随螺栓转动，而是沿斜面平稳推进，避免了普通螺栓压紧时压块随转划伤工件表面的问题。基座侧面预留的两个阶梯孔用于将整个夹具固定在工作台或T型槽平台上，安装孔位的间距经过匹配，既保证安装刚性，也留出足够的扳手操作空间。

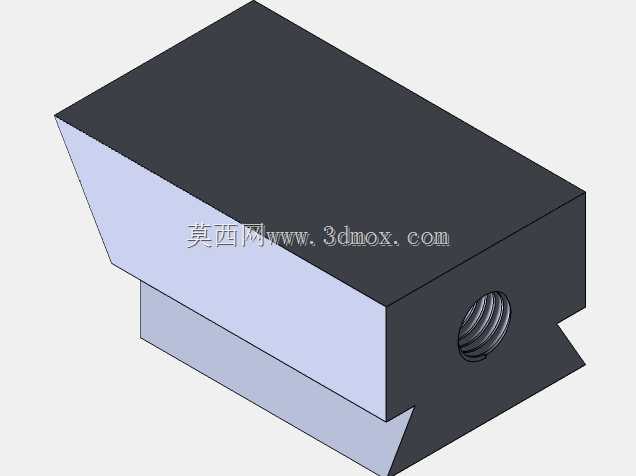

　　设计过程中需要重点控制斜面角度与摩擦系数的匹配。斜角过大时，机构会失去自锁能力，振动工况下容易松脱；斜角过小则会导致压紧行程不足，装卸工件时需要退出过多螺纹，降低操作效率。压块与基座的配合面需要设置合理的间隙与导向长度，保证压块推进过程中不发生偏摆，压紧面能够完整贴合工件表面。尾部铰接孔与销轴的配合选用间隙配合，既保证转动灵活，又控制径向窜动，避免压紧力出现方向偏差。

　　外形边界方面，整体结构紧凑，基座底面为完整安装基准面，无突出结构，可直接贴合工作台面安装。压块完全收回时，上部开口具备足够的工件取放空间，不需要额外拆卸夹具主体即可完成上下料。所有受力部位均避开应力集中尖角，基座转角处设置工艺圆角，提升反复装夹下的结构疲劳强度。该结构没有复杂的传动件，加工与维护成本低，压紧力可通过螺栓扭矩直观控制，适合作为非标自动化设备的手动辅助定位单元，也可直接集成到专用工装板中使用。
