汽柴油发动机起动机性能测试台架结构

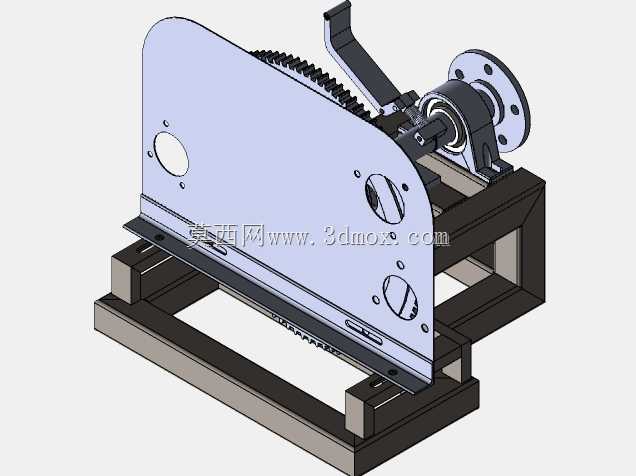

　　该台架主要面向汽柴油发动机起动机的出厂性能校验、维修后功能复测场景，在起动机生产车间、汽配维修检测工位、动力配件实验室都有广泛应用，核心作用是模拟起动机与发动机飞轮齿圈的实际啮合工况，完成起动机的齿轮推出行程验证、啮合扭矩输出测试、空载转速校验、回位动作可靠性检测等核心测试项目，替代传统直接装车测试的高成本低效率方案，避免不合格起动机装机后出现打齿、无法启动、启动后齿轮不回位磨损失效等问题。从结构设计逻辑来看，整体采用双层方管焊接机架作为承载基体，底部机架预留了T型槽安装位，可适配不同规格的起动机安装支架调整，上层立板作为齿圈组件的安装基准面，立板上加工有多组不同孔距的安装定位孔，可根据测试的起动机型号，

　　更换对应齿数的飞轮齿圈以及适配的轴承座组件，齿圈通过法兰式轴承座固定在立板后侧的支撑轴上，支撑轴可外接扭矩传感器、转速传感器采集测试数据，立板上预留的多个观察孔，可直接观测齿轮啮合的接触位置、啮合深度，无需反复拆解台架就能调整啮合间隙。起动机的安装位设置在立板前侧的可调滑轨上，滑轨带锁紧结构，可根据不同型号起动机的安装法兰尺寸、齿轮伸出长度调整前后安装位置，保证起动机驱动齿轮与齿圈的中心距符合原厂设计匹配要求，避免中心距偏差导致的啮合异响、齿面异常磨损问题。台架的安装边界设计充分考虑了车间工位的摆放需求，整体底部机架的长宽尺寸适配常规检测工作台的摆放空间，底部预留了地脚安装孔，可直接固定在地面或者重型工作台上，

　　避免大扭矩测试时台架出现移位晃动，立板的高度设置符合操作人员站立观测的视线高度，无需弯腰或者垫高就能清晰观察啮合动作过程。结构上所有受力部位都做了加强筋焊接处理，轴承座安装位置加厚了安装垫板，分散大扭矩测试时的支撑应力，延长台架的使用寿命，齿轮啮合区域没有设置全封闭外罩，是为了方便测试过程中快速排查卡滞、打齿等故障，也便于测试后清理齿面的金属碎屑，日常维护时只需定期给轴承、滑轨加注润滑脂即可，无需复杂的保养流程。
