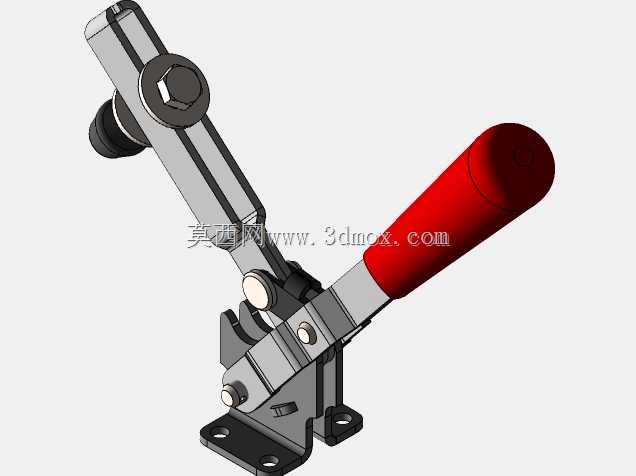

扳动式压力机夹持组件结构设计

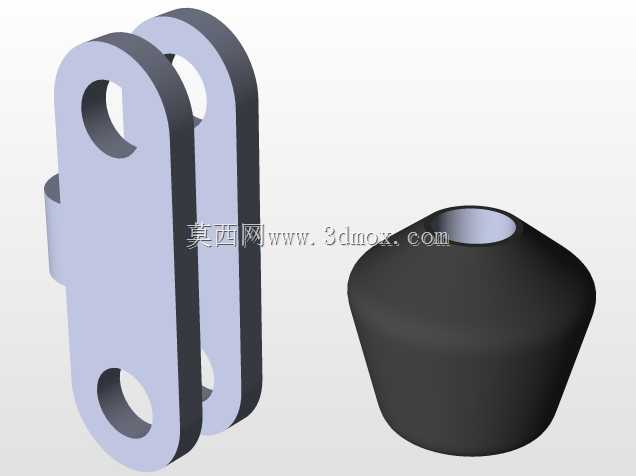

　　这套扳动式压力夹持组件，主要配套小型手动压力机、台式压装工位使用，常见于电子元器件压接、小尺寸五金件铆压、塑胶件装配压合等轻载压装场景，作为压力机执行端的直接受力夹持部件，承担工件定位、压装过程传力的核心作用。从结构组成来看，整套组件分为两个核心功能件：其一为双片式扳动连臂，采用平行双板结构，上下两端均设计同轴贯通销孔，上端销孔用于连接压力机的施力驱动端，承接扳动操作传递的下压力，下端销孔用于连接压头或者夹持工装，将作用力垂直传递至待加工工件；双板平行的结构设计，能够在压装过程中抵消侧向偏转力矩，避免压装过程中出现压头偏斜、工件压伤的问题，连臂的板厚经过受力校核，在常规10kN以内的压装力下不会出现塑性形变，

　　销孔与销轴的配合间隙控制在0.02mm以内，保证传动过程无虚位、压装行程精度可控。其二为配套的锥形压座，采用上窄下宽的锥台结构，顶部开设同轴定位孔，底部为平整承压面，锥面设计能够在压装过程中引导工件自动对中，避免放置工件时出现位置偏移，压座的内腔做了等壁厚设计，既保证承压强度，又能控制整体重量，减少压装过程的惯性冲击。设计过程中，首先明确了轻载手动压装的工况边界：压装行程不超过30mm，额定压装力8kN，操作扳动力不超过150N，因此连臂的孔距按照杠杆力臂比例做了优化，将手动扳动力控制在舒适操作区间，同时避免力臂过长导致的结构刚性下降。安装边界方面，连臂上端销孔直径适配常规小型压力机的12mm驱动销轴，

　　下端销孔可适配8-10mm的压头连接销，压座底部直径为45mm，可直接固定在压力机工作台的T型槽间距范围内，不需要额外加工转接板，能够直接替换同类型老旧压力机的磨损夹持部件。整套结构没有多余的复杂曲面，所有加工面均为平面、圆柱面、常规锥面，普通铣削、钻削设备即可完成加工，加工成本低，后期维护更换方便，销孔位置设计了润滑脂存储槽，长期往复扳动使用时可定期加注润滑脂，减少销轴与孔壁的磨损，延长部件使用寿命。在实际产线应用中，这类夹持组件相比螺旋压紧结构，操作效率更高，单次扳动即可完成压装、复位动作，适合小批量多品种的装配工位使用，双连臂的对称结构也保证了长期使用后不会出现单侧磨损导致的压装垂直度偏差，压座的锥面设计还能兼容不同直径的小型工件定位，减少更换定位座的辅助时间。
