原油输送油船站管路输送系统结构

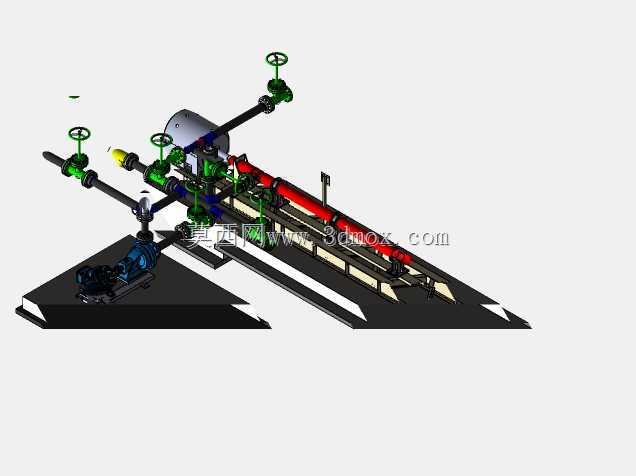

　　这套油船站三维结构还原了陆上原油转运节点的核心工艺布局，主要适配原油从生产区块向储存库区、深加工工区的中转输送场景，是油田地面集输系统与码头装卸单元衔接的关键配套设施。从结构设计逻辑来看，整体采用撬装式集成布局思路，将输送泵组、工艺管线、截断阀门、操作机构全部整合在统一的钢制底座上，底座预留了地脚螺栓安装孔位，现场安装时仅需完成进出口管线对接、动力线缆接驳即可投入使用，大幅缩减现场施工的配管、校准工作量。管线排布上充分考虑原油介质的输送特性，主输送管线采用大通径直管段设计，减少沿程阻力损失，弯头位置采用大曲率半径的冲压弯头，避免原油中含有的蜡质、砂粒在拐角处沉积堵塞；多组带手轮的截断球阀沿管线走向分段布置，

　　每一组阀门对应独立的管路支路，既可以实现单条支路的切断检修，不影响其他线路正常输送，也能通过阀门组合切换实现正反向输送、跨线旁通的工艺需求。输送泵组布置在底座靠近进口端的位置，泵体进出口采用软连接结构与管线对接，可抵消泵组运行时产生的振动传递，避免管线焊缝长期受振动载荷出现疲劳开裂；泵组配套的动力端预留了标准安装接口，可根据现场防爆等级要求匹配对应的驱动装置。操作端的阀门手轮全部朝向巡检通道一侧，手轮高度设置在人体工程学适配的操作区间，日常巡检时无需借助登高工具即可完成阀门启闭操作，手轮上预留了开关状态标识的安装位，方便运维人员快速识别管路通断状态。底座边缘设置了防滑巡检步道，步道表面做了防滑纹理处理，边缘预留了防护栏杆的安装接口，

　　现场部署时可根据安全规范加装防护设施。进出口管线的端部采用标准法兰连接结构，法兰密封面的尺寸、压力等级匹配石油行业原油输送的通用标准，可直接与现场预埋的工艺管线对接，无需额外制作转换接头。整体结构的安装边界充分考虑了公路运输的尺寸限值，整体宽度、高度均满足常规货运车辆的装载要求，可实现工厂预制完成后整体运输至现场，减少现场安装的工序周期。
