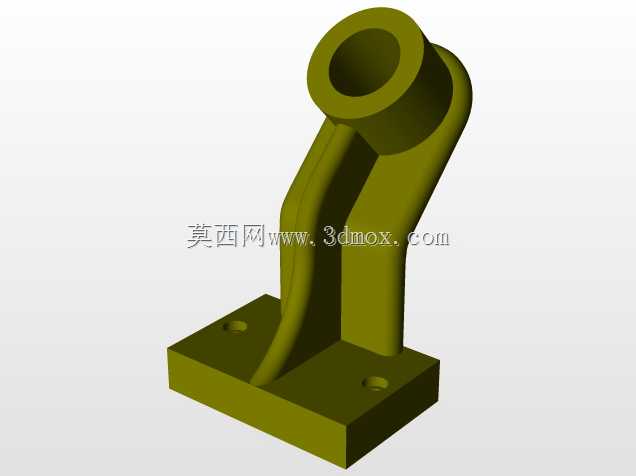

双肋斜向支撑带座安装传感固定支座

　　该构件属于传感检测单元的配套安装支撑件，主要应用在工业自动化产线的检测工位、小型实验台架的传感固定场景，也可适配轻型流体管路的检测探头安装需求，核心作用是为柱状检测元件提供稳定的安装基准，抵消设备运行过程中产生的微幅振动，避免检测元件出现位置偏移导致的检测数据失真。从结构设计来看，底部采用方形安装法兰结构，法兰上预留两个对称分布的沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备安装面或型材架上，沉孔设计可让螺栓头完全没入法兰平面，不会出现凸起干涉，同时方形法兰的接触面积更大，相比圆形底座抗倾覆能力更强，能承受侧向的轻微磕碰载荷。上部的安装套筒为空心圆柱结构，内孔尺寸适配常规直径的柱状传感元件，

　　套筒轴线相对底座平面呈固定倾斜角度，这个角度是根据实际检测工位的入射角度要求设计的，能让安装后的传感元件检测端直接对准待检测位置，不需要额外加装角度调节板，减少了装配环节的调整工作量。连接底座与上部套筒的部分采用双肋式支撑结构，两条平行的加强肋顺着套筒的倾斜方向延伸，从套筒外壁一直过渡到底座法兰的上表面，这种设计相比单肋支撑的抗扭刚度提升明显，在传感元件接线拉扯或者受到侧向触碰时，支撑结构不会出现明显形变，同时双肋之间的镂空结构也能在保证结构强度的前提下减少材料用量，降低构件自重，适合对安装载荷有严格限制的轻型台架使用。在建模过程中，所有过渡位置都做了圆角处理，肋板与套筒、底座的衔接处没有尖锐棱角，既可以避免应力集中导致的构件断裂，

　　也能减少加工过程中的毛刺清理工作量。安装边界方面，底座法兰的长宽尺寸适配常规的40系列铝型材安装槽距，不需要额外加工转接板就可以直接固定在工业铝型材搭建的架体上，上部套筒的外圆尺寸预留了足够的卡箍安装空间，既可以用顶丝从套筒侧壁固定内部的传感元件，也可以用小型卡箍在套筒外部锁紧，适配不同的安装固定习惯。整个构件的受力路径清晰，载荷从上部套筒通过两条加强肋均匀传递到底座法兰，再通过安装螺栓分散到安装基础上，长期使用不会出现局部应力过大导致的开裂问题，在常规工业环境下可以稳定支撑检测元件完成位置检测、流体参数检测等工作，不需要额外的维护调整。
