手动立式液压压装作业设备结构设计

　　这款手动液压作业设备主要面向小型零部件压装、校形、简易冲压类作业场景，常见于机修车间、五金加工小批量工位、教学实训场地以及设备维保现场，可完成轴承压入、销钉铆合、薄板材冲裁、工件校直等需要稳定静压力输出的作业，无需外接动力源，仅靠人力操作即可完成作业，适配无固定电源、临时作业的现场需求。

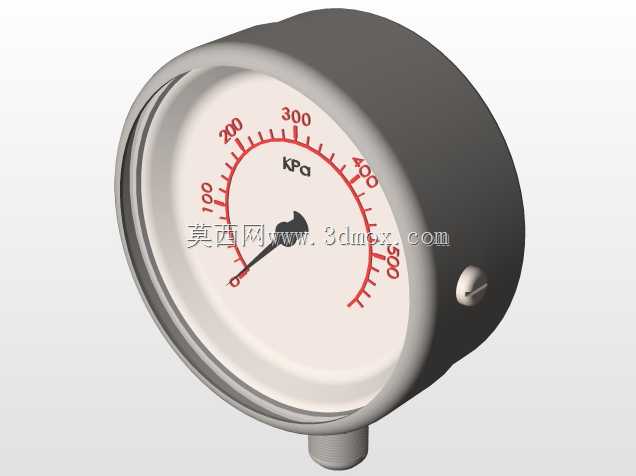

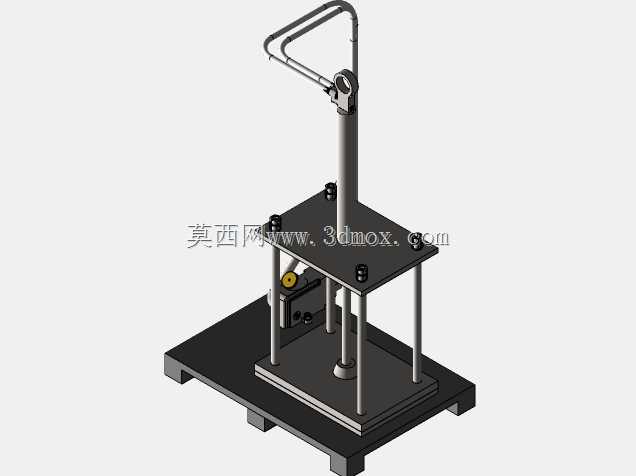

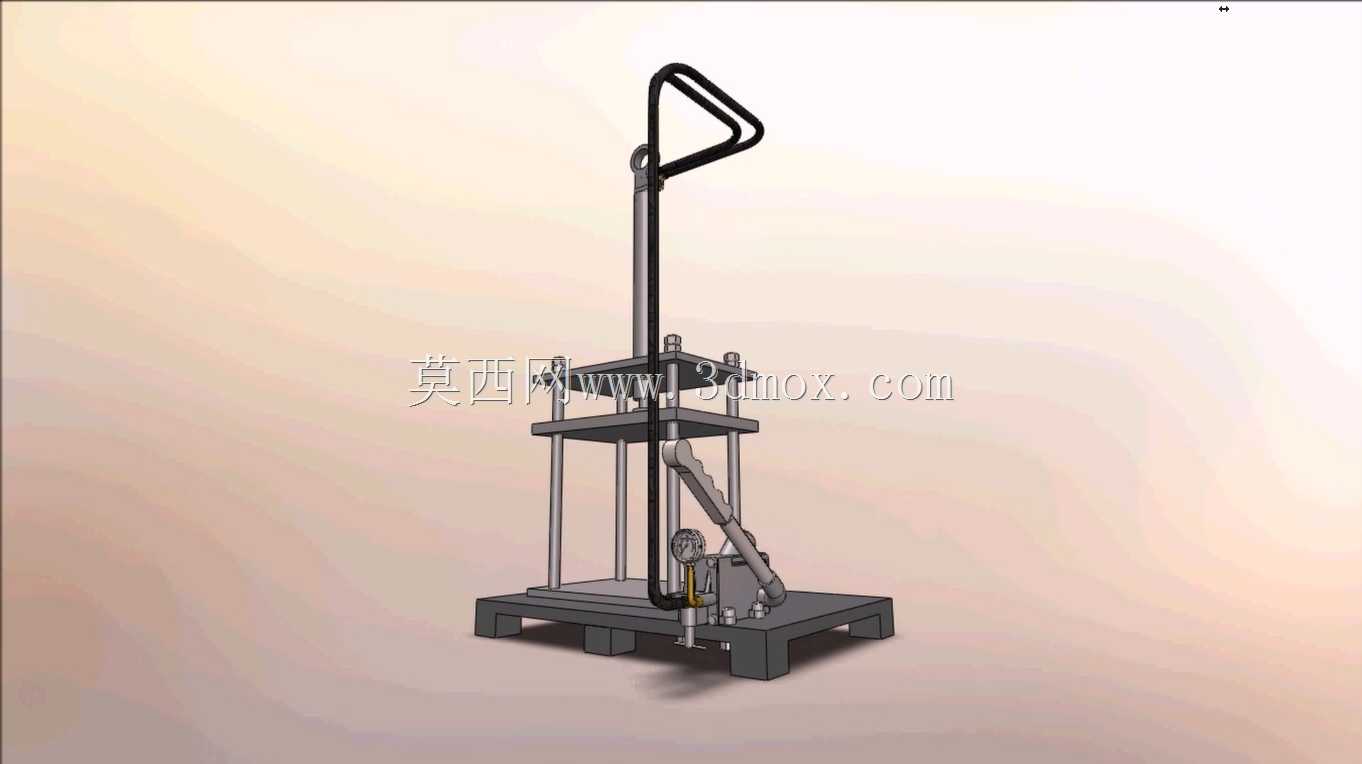

　　设备整体采用立式框架结构，底部为带支撑脚的厚重承托底座，底座平面作为作业承载台面，可直接放置待加工工件，框架采用四根垂直导向立柱连接上下两层固定压板，保证压头下行过程中的垂直度，避免压装过程中出现偏载导致工件损伤或者设备变形。手动操作部分分为两组结构，一侧为长杠杆式压动手柄，通过连杆机构驱动内置的小型液压柱塞泵，将手动输入的杠杆力放大为液压系统压力，另一侧设置三角形提拉扶手，方便设备短距离挪移搬运，液压回路集成在底座侧方的阀组单元上，配套有压力表可实时显示当前输出压力，方便操作人员根据作业需求控制压装力度，避免压力过大压损工件。

　　设计过程中优先考虑了手动操作的力臂匹配，压动手柄的长度经过力学核算，保证操作人员施加常规握力时即可输出足够的压装吨位，同时压头的下行行程预留了足够的作业空间，可适配高度在一定范围内的不同工件，上下压板之间的开口尺寸兼顾了小型轴承、衬套类零件的压装需求，也可满足小型钣金件的校形作业空间要求。设备整体外形紧凑，底座占地面积小，无需专门的安装固定，放置在平整的工作台面或者地面上即可开展作业，底部的支撑脚做了防滑处理，压装作业时不会出现滑移偏移。

　　导向立柱采用光滑圆钢材质，配合压板上的导向套结构，压头下行过程中全程保持垂直导向，压装力始终沿垂直方向作用在工件上，避免侧向分力导致的压装歪斜问题。液压单元采用集成式设计，减少了外接管路的布局，降低了液压油泄漏的风险，整体结构没有复杂的电控元件，故障率极低，日常仅需定期补充液压油、润滑导向部位即可维持正常使用，维护成本极低，非常适合零散作业、小批量加工的场景使用，相比大型电动液压设备，这款手动设备的投入成本低，操作门槛低，无需专业培训即可上手操作，对于作业频次不高、压装力需求不大的工位来说实用性极强。
