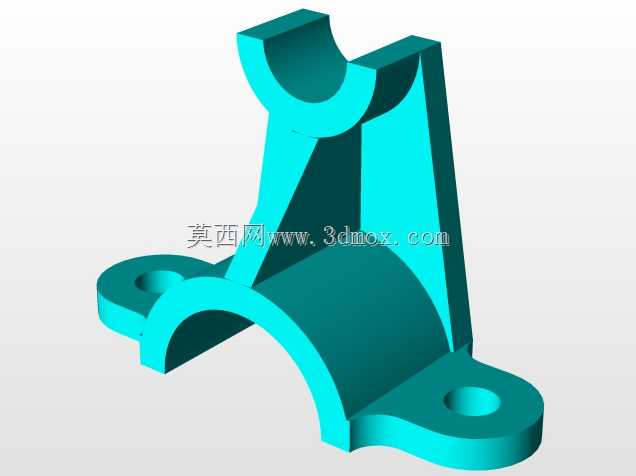

双安装耳弧形抱合式支撑固定座结构

　　这类带双安装耳的弧形抱合支撑座，常应用在流体管路布设、轻型传动轴定位、传感器安装支架的配套场景中，核心作用是为圆柱形态的配套部件提供径向约束与轴向支撑，避免配套部件在设备运行过程中出现径向窜动、振动偏移的问题。从结构设计逻辑来看，底部的两个带孔安装耳是整个部件的安装基准，耳板上的通孔适配常用的内六角圆柱头螺栓，安装时可根据配套机架的安装孔位调整穿入方向，耳板与底部弧形基座做了大圆角过渡，避免应力集中在连接位置，在承受侧向载荷时能有效分散应力，降低连接位置断裂的风险。上部的U型开口槽与下部的半圆弧抱合面为同轴设计，两个弧面的半径差根据配套夹持件的壁厚做了预留，实际装配时，上部U型槽可嵌入配套的压盖，

　　通过螺栓锁紧后就能将圆柱件牢牢固定在上下弧面形成的包覆空间内，这种开口式设计相比整环式抱座，安装时不需要从圆柱件端部穿入，可在管路或轴系的任意位置完成固定，大幅提升现场装配的灵活性。支撑座中部的三角加强筋连接了上部支撑臂与底部基座，筋板厚度根据额定承载做了匹配，在保证整体结构刚性的前提下尽可能减少材料占用，降低部件自重。从安装边界来看，两个安装耳的孔中心距为固定设计值，安装时需要保证配套机架的对应孔位同轴度误差在允许范围内，避免强行锁附导致部件产生内应力；上部U型槽的开口宽度适配标准压盖的尺寸，下部半圆弧的圆心到底部安装面的高度为固定安装尺寸，选型时需要确认该高度尺寸与配套设备的安装空间匹配，

　　避免出现安装后配套部件与周边结构产生干涉的问题。实际建模过程中，弧面与平面的衔接位置全部做了圆角处理，既避免加工时出现应力集中导致的开裂问题，也能去除锐边防止装配时划伤操作人员，所有安装孔的孔口都做了沉孔设计，保证螺栓锁紧后头部不会突出安装面，不会影响周边部件的布设。这类支撑座在小型自动化设备、检测仪器的内部结构中应用十分广泛，相比一体式焊接支座，铸件或机加工成型的该类支座尺寸一致性更好，安装后定位精度更高，能满足有一定同轴度要求的圆柱件固定需求。
