机械培训用铰接式支撑连接零件结构

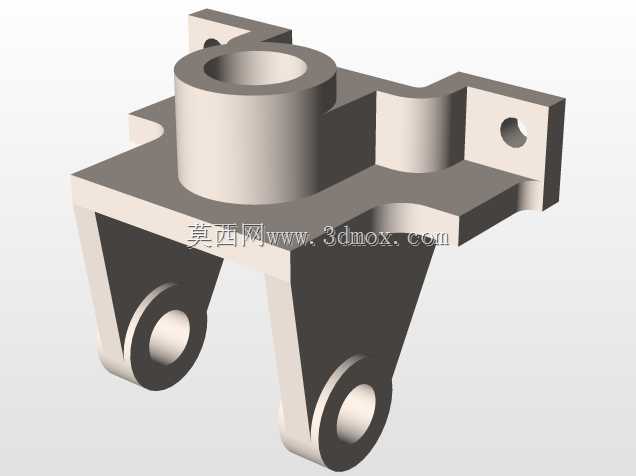

　　这类带铰接耳的支撑连接结构，常出现在中小型自动化设备的连杆传动单元、轻工机械的执行端支撑部位，也会作为传感器安装支架的配套承载结构使用，核心作用是为回转类执行件提供稳定的安装基准，同时通过下部的双耳铰接结构实现小角度的摆动补偿，抵消设备运行中产生的装配误差与振动偏移。从结构设计逻辑来看，上部的同轴圆柱通孔是核心安装位，孔壁预留了足够的壁厚来承受径向载荷，避免长期受载出现孔位变形；上部延伸出的两个带安装孔的侧翼，是用来将整个零件固定在设备基板或者安装立面上的，安装孔的位置做了凸台加厚处理，锁紧螺栓时不会因为局部压应力过大造成翼板变形。下部的两个对称铰接耳板，采用了三角形加强筋与上部主体连接，筋板的厚度根据耳板的受力方向做了匹配设计，

　　既不会因为冗余结构增加整体重量，也能保证铰接部位承受侧向力时不会出现根部断裂。设计时需要重点关注几个安装边界尺寸：上部圆柱孔的同轴度要控制在合理公差范围内，保证穿入的轴类件转动顺畅无卡滞；两侧翼板的安装孔中心距要和配套安装面的孔位严格匹配，避免装配时出现强行锁紧产生的内应力；下部两个铰接耳的同轴度是整个结构的关键公差，一旦偏差过大，铰接销轴穿入后会出现别劲现象，长期摆动会造成耳板孔位快速磨损。这类零件在建模练习中，很适合用来训练拉伸、切除、筋特征、倒角圆角的综合使用，尤其是耳板与主体连接部位的过渡圆角，需要根据应力集中的方向调整圆角半径，不能为了建模省事统一设置相同数值，实际生产中这些圆角的大小直接影响零件的疲劳寿命。在实际设备应用中，这类零件的材质常选用铝合金或者铸铁，铝合金材质适合载荷不大、需要轻量化的场景，铸铁材质则适合有一定振动、需要更好减震性能的工况，建模时可以根据材质的不同调整壁厚参数，匹配不同的受力需求。
