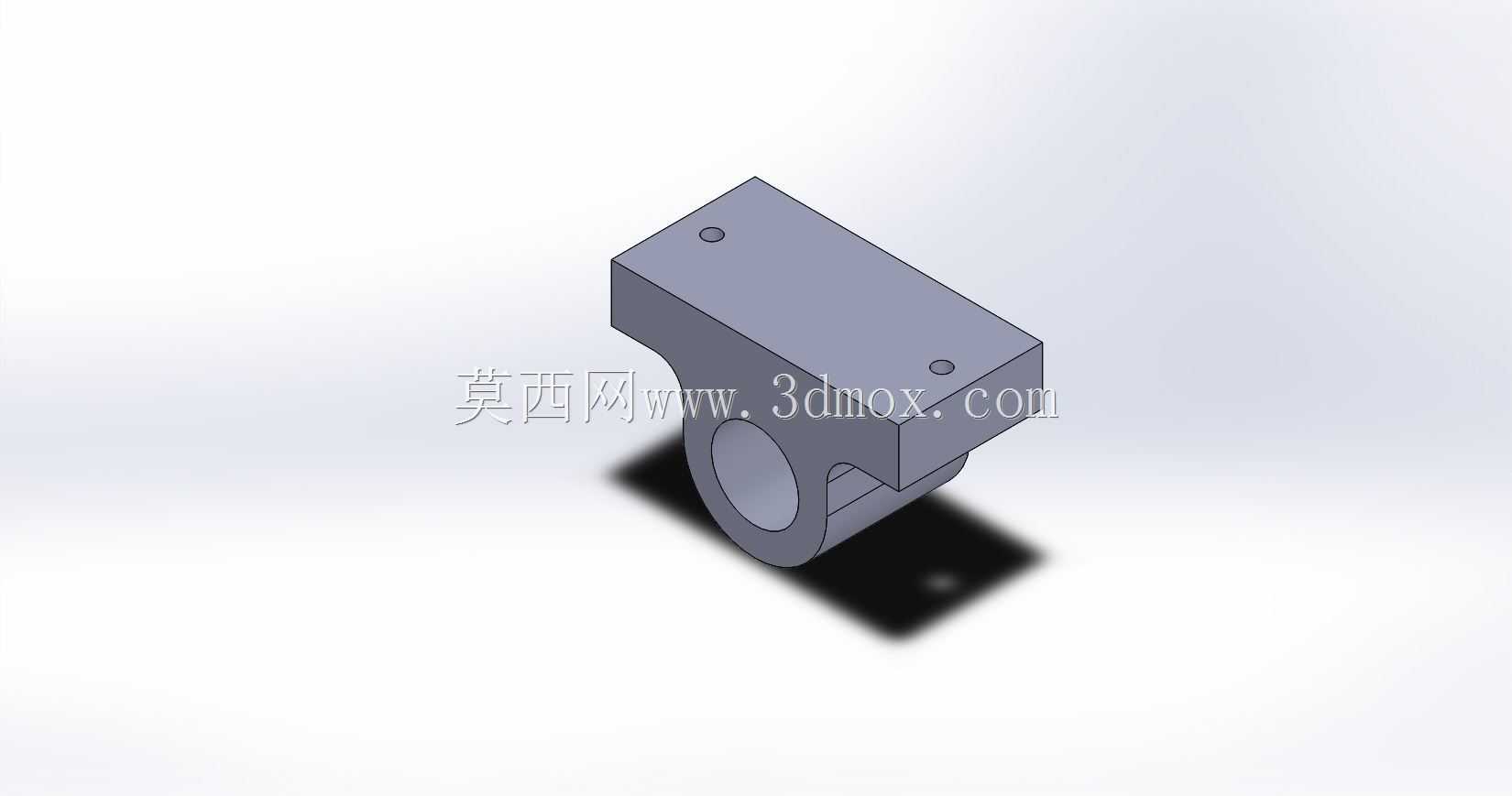

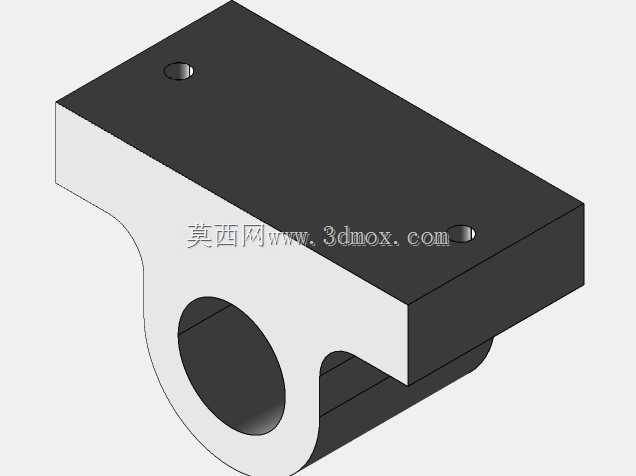

8mm规格LM8uu线性轴承安装固定支座

　　在桌面级3D打印机、小型线性滑台、轻载自动化检测工位这类需要实现直线往复运动的设备里，光轴导向结构的固定可靠性直接决定了运动端的重复定位精度，这款适配8mm直径光轴的LM8uu轴承固定支座，就是为这类轻载线性传动场景设计的支撑连接件。做这类支座结构设计的时候，首先要考虑的是轴承装配后的同轴度约束，支座下半部分的圆弧抱合结构内径与LM8uu轴承外径做小间隙过渡配合，装配时轴承压入后不会出现径向窜动，避免光轴滑动过程中出现卡滞、磨损不均的问题。支座上部的安装平面做了平整化处理，两个沉头安装孔的孔位间距按照常规20系列铝型材的安装槽间距匹配，安装时可以直接通过内六角螺丝将支座固定在型材安装面或者设备基板上，

　　沉头结构可以保证螺丝锁紧后端面不突出，不会和运动端的其他部件产生运动干涉。从安装边界来看，支座整体的外轮廓尺寸做了紧凑化处理，抱合轴承的下半部分圆弧外径略大于轴承外径，上部安装座的厚度控制在满足锁紧强度的最小范围内，不会占用过多的设备安装空间，在多轴并联的线性运动结构里，紧凑的外形可以缩小相邻轴系的安装间距，提升设备整体的空间利用率。实际应用中，这类支座通常成对使用，分别固定在光轴的两端作为固定支撑，或者单个使用作为光轴的中间辅助支撑，在长行程轻载传动场景里，增加中间支撑可以有效降低光轴的绕度，避免光轴受力弯曲影响运动平稳性。设计时还特意在抱合结构与上部安装座的衔接位置做了圆角过渡，避免直角位置出现应力集中，

　　在设备长期运行产生振动的工况下，不会出现衔接位置开裂的问题。支座的安装面与轴承内孔的轴线平行度公差控制在0.02mm以内，保证光轴安装后与安装基准面的平行度符合线性运动的精度要求，不会因为安装偏差导致光轴与轴承之间产生偏载，延长轴承的实际使用寿命。在小型自动化送料机构、激光雕刻机的X/Y轴运动结构、桌面型点胶设备的导向结构里，这类轴承支座都能提供稳定的支撑效果，相比一体式的光轴固定座，这种分体压装轴承的结构可以根据实际磨损情况单独更换轴承，降低设备后期的维护成本。
