太阳能饮料罐空气集热装置结构设计

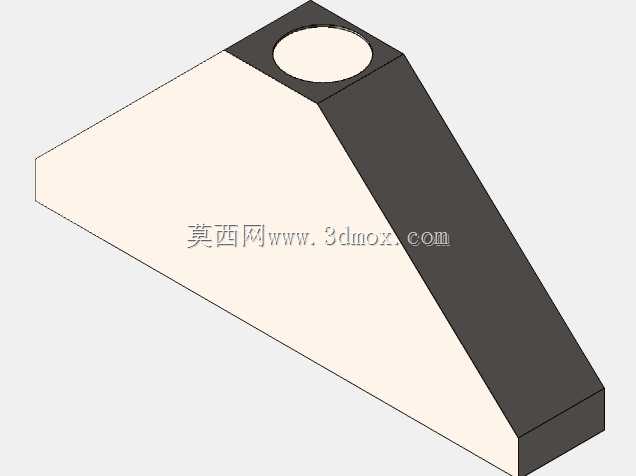

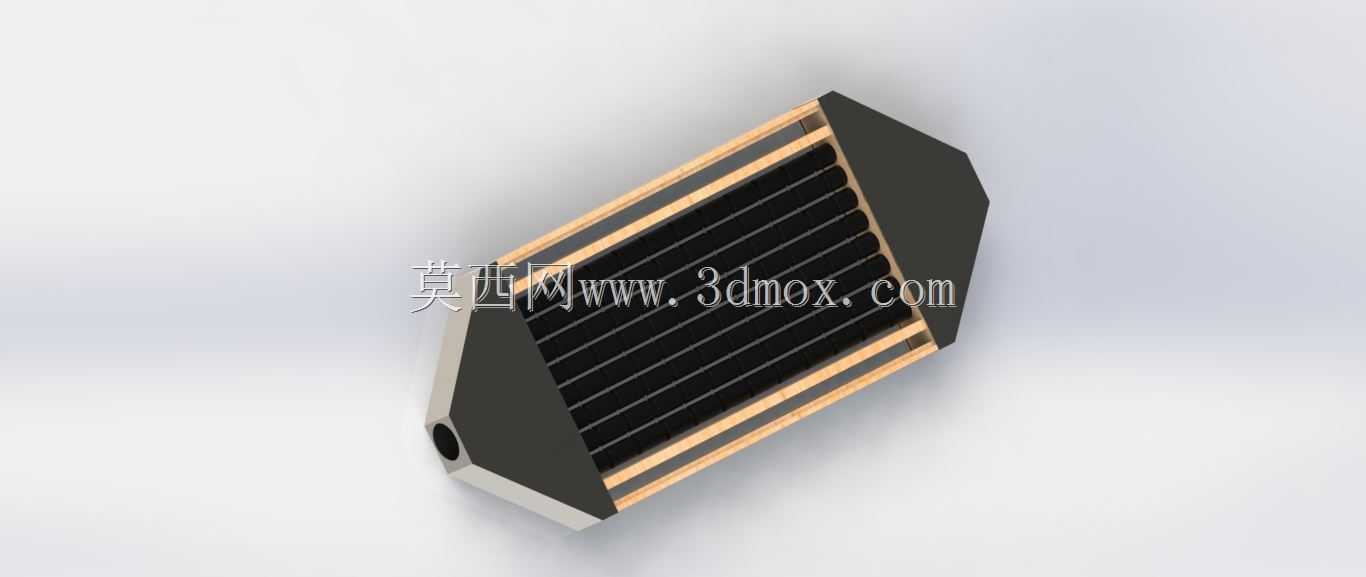

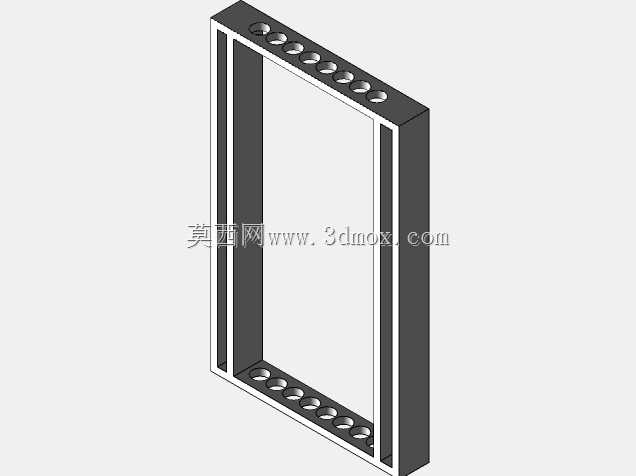

　　这款空气集热装置主要面向民用采暖、小型烘干场景的空气预热需求，可直接安装在建筑南向立面、小型烘干房进风侧，无需额外占用地面安装空间，适配乡村自建房采暖、农产品小型烘干、户外岗亭供暖等多种低能耗供热场景，通过吸收太阳辐射能加热流经装置内部的空气，直接输出热空气降低后续加热环节的能耗。从结构设计逻辑来看，装置采用多边形端盖配合矩形集热主体的外形结构，两端端盖做斜切收边处理，既可以降低户外安装时的风阻系数，也能避免直角结构积水积灰带来的腐蚀问题，主体框架采用型材拼接结构，所有拼接边预留密封槽位，可填充耐高温密封胶条避免内部热量从侧边散失，同时框架预留标准安装孔位，可直接通过膨胀螺栓固定在墙面或支架上，安装时仅需保证进风端朝向低位、

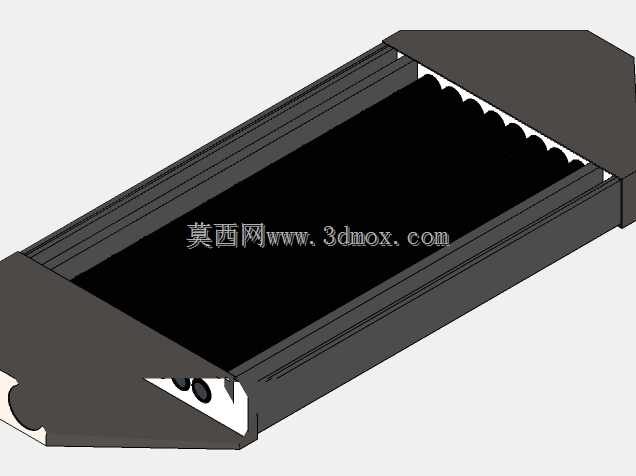

　　出风端朝向高位，利用热空气自然上升的特性降低风阻损耗。核心集热部分采用废弃饮料罐阵列排布作为吸热流道，每个饮料罐两端做冲孔翻边处理后依次串联，形成多排平行的空气流道，罐体外壁喷涂高吸收率哑光黑涂层，最大化吸收太阳辐射热量，空气从端盖下部的圆形进风口进入后，均匀分流到各排饮料罐流道内，与被加热的罐壁充分接触完成换热，最终从另一端端盖的出风口汇集输出，这种流道设计既提升了空气与吸热面的接触面积，也利用饮料罐薄壁导热快的特性降低热阻，相比传统平板集热器的流道结构，加工成本更低且换热效率更稳定。装置正面覆盖高透光率盖板，盖板与集热芯体之间预留一定厚度的空气隔热层，减少集热芯体向外界的辐射散热损失，背部填充保温材料阻断热量向安装基面的传导，

　　整体外形尺寸适配常规民用建筑窗间墙的安装宽度，安装边界预留足够的管路连接空间，进出风口可直接对接圆形通风软管，无需额外制作变径接头，日常使用时无需频繁维护，仅需定期清理正面盖板的浮尘即可保证集热效率，在太阳辐射充足的工况下，可将流经的环境空气提升二十摄氏度以上，完全满足小型场景的低温热风供给需求，结构上所有零部件均采用常见标准型材与回收罐体加工，无需开模定制特殊构件，适合小批量加工制作或DIY改装使用。
