径向安装式普通弹簧管压力检测仪表

　　这款径向安装的弹簧管压力计，是工业现场压力参数采集最常用的机械式检测元件，不需要外接供电即可完成压力数值的直观显示，在气动回路、液压站、供水管道、蒸汽管网、小型空压设备配套场景中应用极广，日常巡检人员不需要借助额外工具，站在仪表正前方1米范围内就能快速读取当前管路内的压力数值，判断系统运行是否处于正常压力区间。

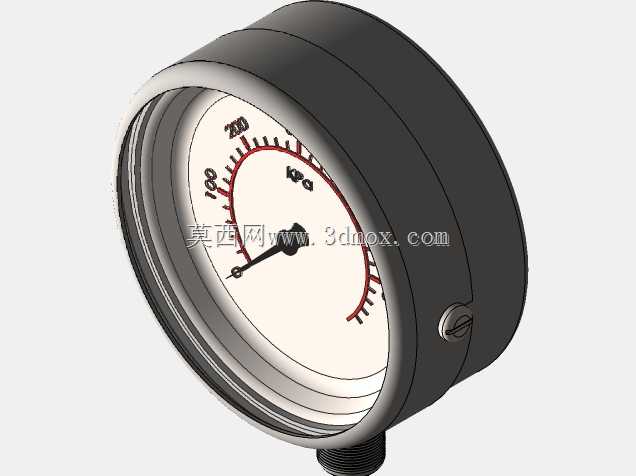

　　从结构设计来看，这款压力计采用经典的C型弹簧管作为核心感压元件，被测介质从底部的外螺纹接头引入后，进入弯成圆弧状的弹簧管内腔，当介质压力变化时，弹簧管自由端会产生对应位移，通过连杆机构带动中心齿轮轴转动，最终带动表盘上的指针偏转，配合表盘上印刷的刻度线直接显示压力值，整套传动机构全部封装在圆形金属壳体内，侧面设置的小螺钉是仪表校准后的铅封位置，避免非授权人员随意调整传动机构的初始位置导致测量失准。

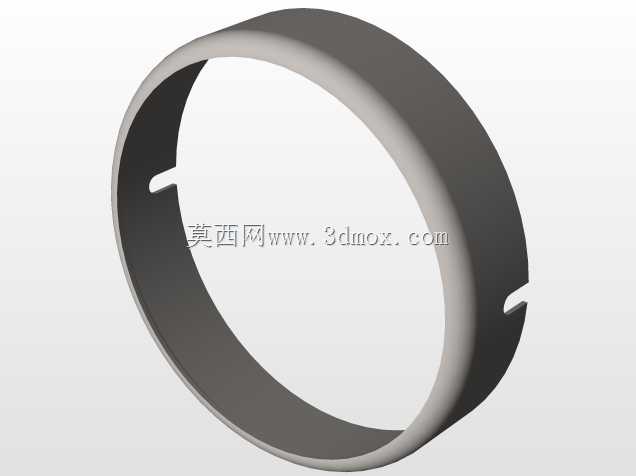

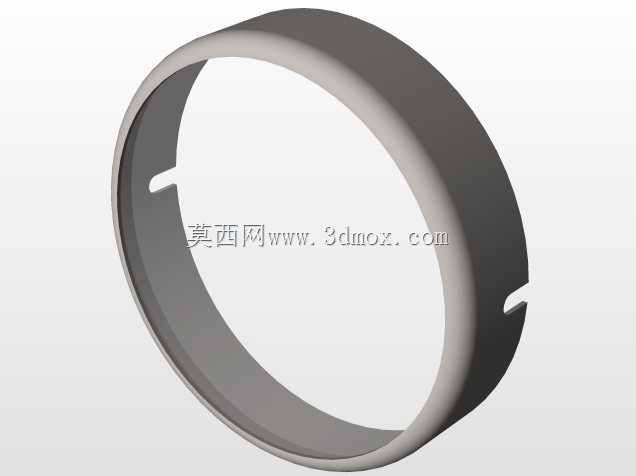

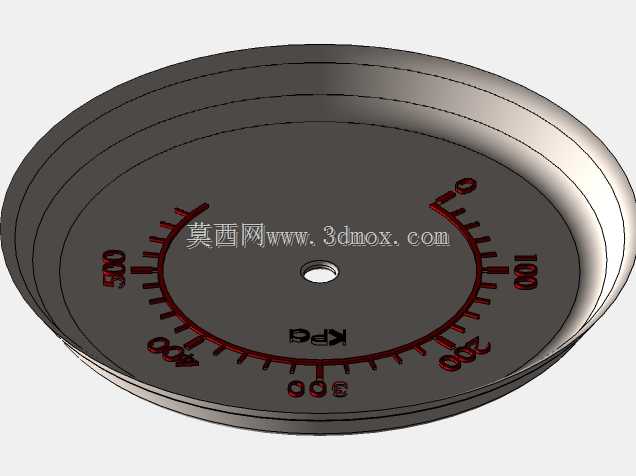

　　外形结构上，这款压力计采用圆形表壳设计，表盘刻度覆盖0到200kPa的测量范围，刻度线采用红黑双色印刷，整百数值刻度做了加长标识，方便快速读值，表圈采用滚边压合结构把透明表蒙固定在壳体前端，既可以阻挡现场的粉尘、水汽溅入表内损坏传动部件，也能在一定程度上缓冲外力磕碰对内部零件的损伤。底部的连接接头采用标准外螺纹设计，属于工业现场通用的安装接口规格，安装时只需要在管路预留的内螺纹接头上缠绕密封生料带，拧紧接头即可完成固定，不需要额外设计定制安装支架，径向垂直于管路的安装方向，也让表盘自然朝向巡检人员的常规站立视角，不需要额外调整表盘朝向。

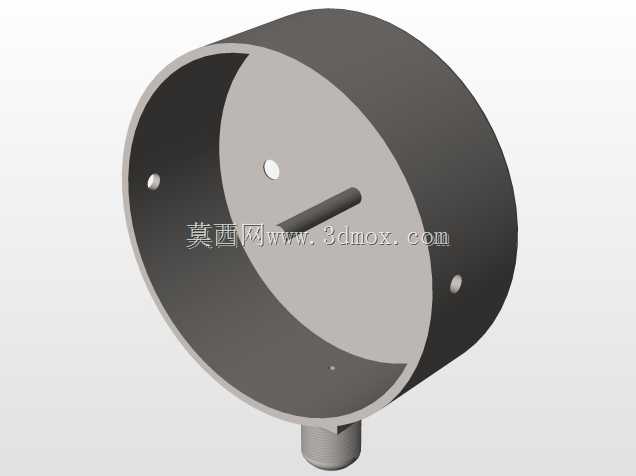

　　建模过程中，对表壳的壁厚做了符合实际加工的设计，壳体采用薄钢板冲压成型的工艺结构，边缘做了卷边处理提升整体刚度，避免冲压成型后边缘过于锋利划伤安装人员；表盘的刻度间距按照标准压力表的刻度精度做了等比例还原，指针的转动中心与表盘圆心完全重合，避免出现指针偏转时蹭到表盘或者表蒙的问题；底部接头的螺纹长度按照常规安装的密封需求设置，既保证拧紧后有足够的螺纹啮合强度，也不会因为螺纹过长顶到管路内部影响介质流通。这类机械式压力计相比电子式压力传感器，抗干扰能力更强，在强电磁干扰的车间现场也能稳定显示数值，不会因为电磁扰动出现数值跳变，日常维护只需要定期校准零点即可，使用寿命普遍能达到5年以上，是工业现场压力监测的基础配套元件。
