管壳式换热设备工业结构三维设计

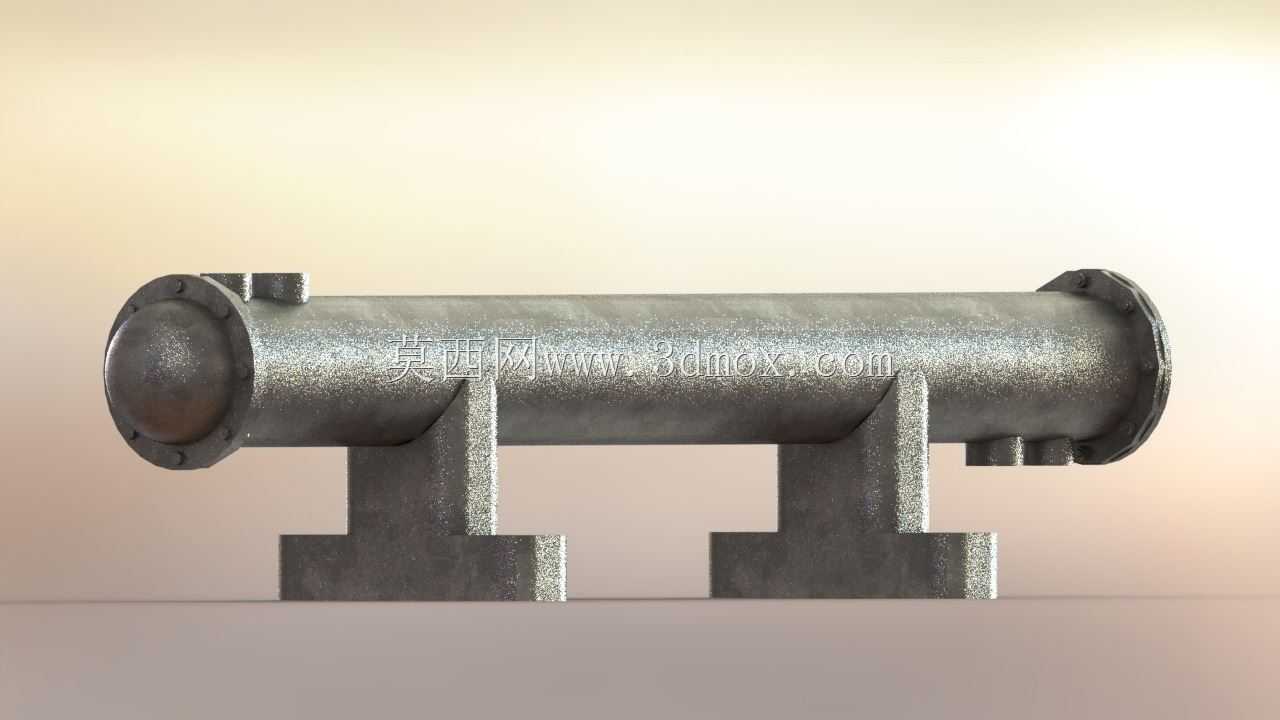

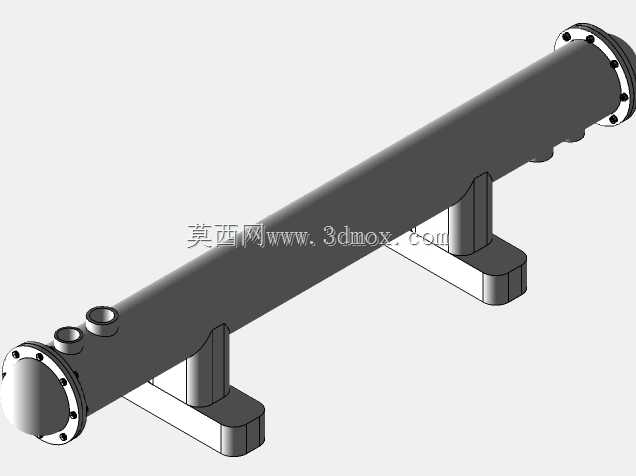

　　在化工、暖通、能源动力等工业场景中，管壳式换热器是应用覆盖面最广的间壁式传热设备，这套三维结构完整还原了固定管板式换热器的核心构造，可直接用于设备选型校核、管路布局干涉验证、教学演示等场景。从实际工程落地角度看，这类设备的核心作用是实现两种不同温度流体之间的热量传递，既可以在化工生产流程中完成工艺介质的升温、降温、冷凝、蒸发操作，也能在区域供暖系统、余热回收系统中完成热量的梯级利用，减少能源损耗。整套模型的设计思路完全贴合工程实际，主体采用卧式圆筒承压壳体结构，两端配置带法兰连接的椭圆形封头，封头与壳体之间设置管板，管束穿设于管板孔位并做密封处理，壳程与管程分别设置独立的介质进出口接管，底部配置两个对称的鞍式支座，

　　用于承担设备满液运行时的整体载荷，同时预留地脚螺栓安装孔位，匹配现场混凝土基础的安装要求。建模过程中严格遵循压力容器设计的常规比例，壳体长径比控制在常规工程选用的6:1区间，既保证换热管束有足够的长度实现充分换热，也避免长径比过大导致的管束挠度超标、壳程流体分布不均问题；鞍式支座的包角、腹板厚度、筋板布局都参考了标准鞍座的结构参数，安装时两个支座一个设置为固定端、一个设置为滑动端，可抵消设备运行时因温度变化产生的热胀冷缩应力，避免壳体或管束被拉裂。壳程侧壁预留的接管位置分别对应介质进出口、排净口、排气口，管程封头处的接管可根据实际流程需求做成单管程或多管程结构，模型中保留了法兰连接的密封面结构、螺栓孔位布局，

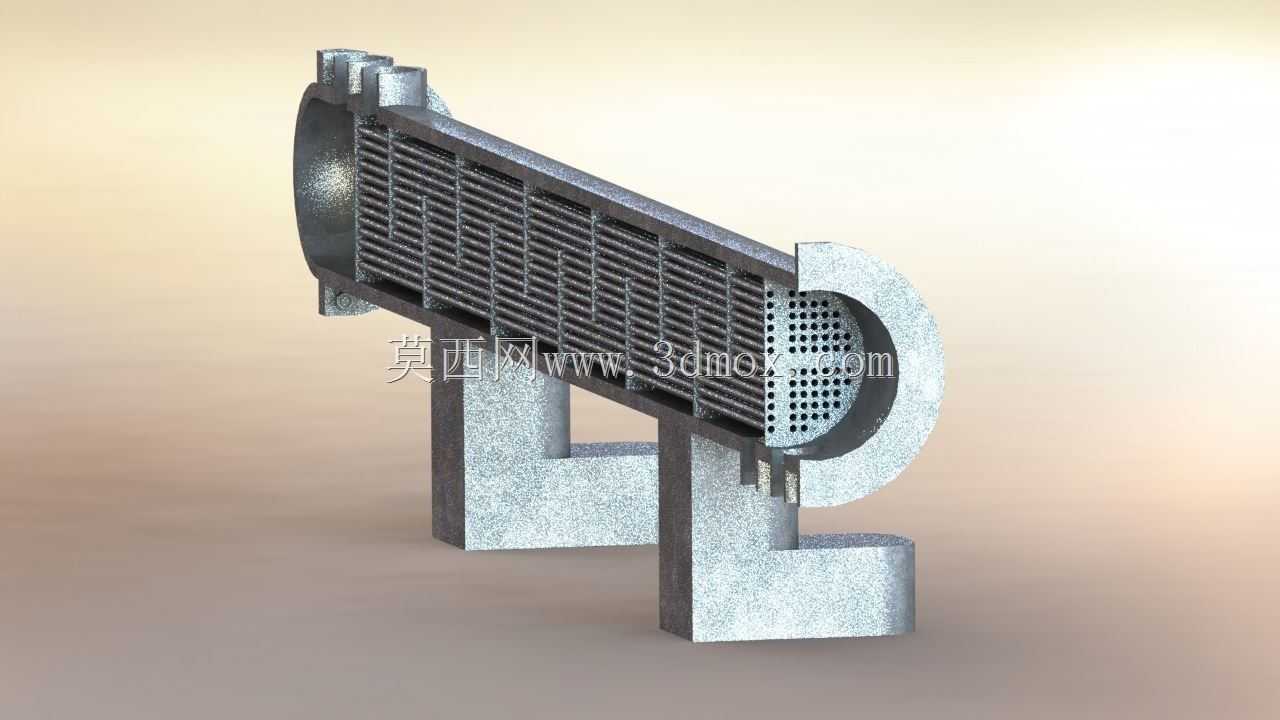

　　方便设计人员直接对接管路法兰标准，核对安装时的操作空间边界。不同于简化的示意模型，这套结构还原了折流板的设置位置，折流板采用单弓形结构，按等间距排布在壳程内部，既可以对管束起到支撑作用，避免管束运行时产生振动，也能改变壳程流体的流向，提升壳程侧的湍流程度，强化整体传热效率。在进行厂区布局设计时，可直接调用该模型核对设备与周边管道、操作平台的净距，预留出封头拆卸、管束抽芯的检修空间，也可基于该模型进行参数化修改，调整壳体直径、管束长度、接管方位，适配不同处理量、不同工况参数的使用需求。
