环形拍板紧固夹具结构设计

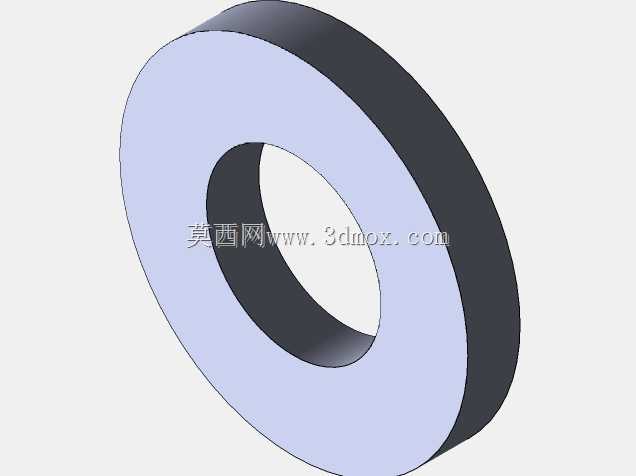

　　这类环形拍板式压紧夹具，在精密仪器装夹、传感器定位装配、小型工装夹具组配场景中应用十分广泛，核心作用是通过轴向施加的均匀压紧力，将被固定件牢牢锁止在安装基准面上，避免设备运行过程中受振动、冲击载荷出现位移、松脱甚至分离的问题。从结构设计逻辑来看，该零件采用等厚薄壁环形构型，内孔尺寸匹配待穿过的定位轴或安装螺柱外径，外圆尺寸根据压紧接触面积需求设定，厚度方向结合额定压紧力做刚度校核，避免压紧过程中零件出现翘曲变形导致压紧力分布不均。实际选型应用时，需要先明确安装边界：内孔需比配合的轴径大0.1-0.2mm，保证装配时可顺利套入，同时不会因间隙过大导致压紧时偏心；外圆边缘需超出被压紧件的接触面内缘至少2mm，

　　保证压紧力完全覆盖被固定件的承压区域，避免局部应力集中压伤零件表面。零件的两个端面均做了平面度管控，粗糙度控制在Ra1.6以内，保证与被压紧件、锁紧件的端面完全贴合，不会出现点接触导致的压紧力失效。不同于普通平垫圈仅做垫平防护的作用，该拍板块在设计时预留了足够的刚度余量，可承受较大的轴向锁紧力，常配合锁紧螺母、压紧螺钉使用，在传感器安装工位、小型仪表定位台、实验测试装夹工装上，可实现快速装夹定位，不需要额外加工复杂的压紧结构，仅需在安装基准上设置对应的定位柱或螺柱，套入该拍板块后锁紧即可完成固定。设计建模过程中，优先保证两端面的平行度公差，控制在0.02mm以内，避免锁紧后出现偏载；内外圆的同轴度公差控制在0.05mm以内，

　　保证装配后零件与安装轴的同轴度，不会出现偏心蹭碰周边运动部件的问题。零件选材可根据应用场景调整，常规工况下采用45号钢做发黑处理即可满足防锈与刚度需求，若在腐蚀环境下使用可更换为不锈钢材质，若需要绝缘场景则可采用电木或工程塑料材质加工。在实际产线装配场景中，这类环形拍板夹具的拆装效率远高于定制化的异形压块，零件通用化程度高，可适配多种同轴径的安装场景，大幅降低工装备件的储备种类与成本。
