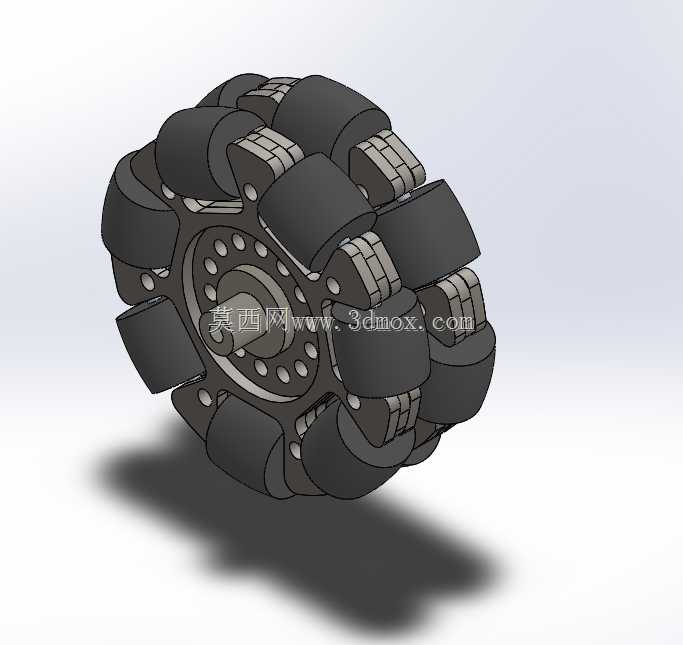

这款全向行走轮的设计核心是解决狭小空间内移动装备的多向位移需求,区别于传统定向轮、万向轮仅能实现直行或大半径转向的局限,其通过周向均匀排布的从动辊结构,可在不改变轮体自身安装朝向的前提下,完成横向平移、斜向移动、原地零半径回转等动作,适配对空间利用率要求极高的作业场景。在实际工业应用中,这类轮组常被用于仓储AGV小车、自动化产线转运平台、巡检机器人、窄通道作业的小型移动设备,部分对位移精度要求较高的半导体物料转运设备、实验室精密仪器移动载台也会选用同结构轮组,避免传统转向结构带来的转弯半径占用空间问题。

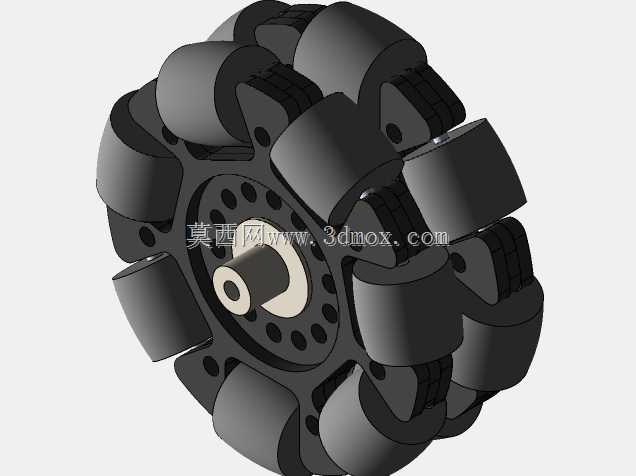

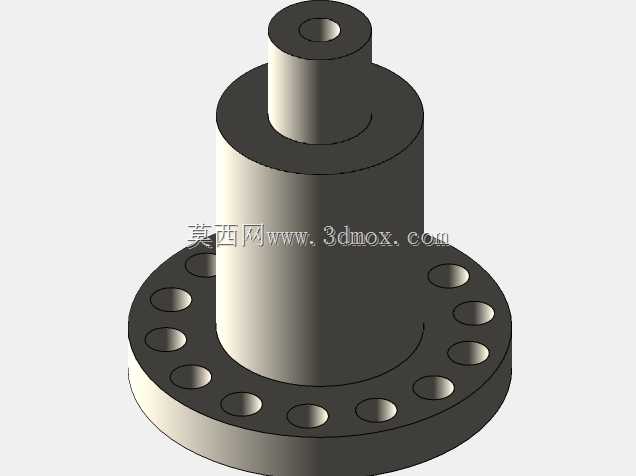

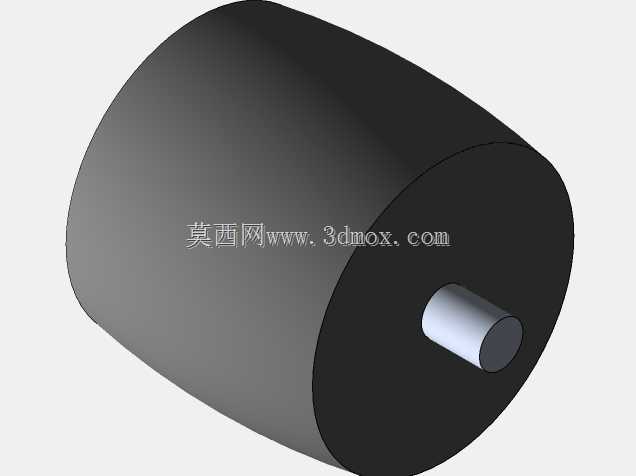

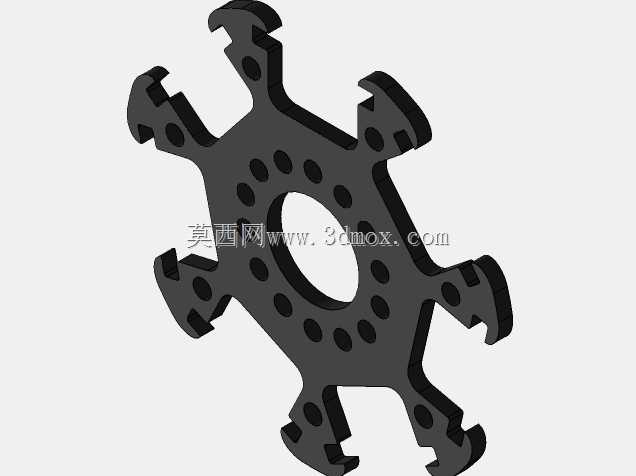

从结构设计逻辑来看,轮体主轮毂采用辐条式镂空结构,在保证整体结构强度的前提下尽可能降低轮体自重,减少驱动端的动力负载;周向排布的7个从动辊采用鼓形外轮廓,辊子自身的回转轴线与主轮的回转轴线呈固定夹角布置,确保轮组在任意转动角度下,始终有至少两个从动辊与接触面保持贴合,避免行走过程中出现颠簸、卡滞问题。主轮毂中心预留的安装孔位与周边均布的连接孔,可直接适配常规的法兰式驱动轴安装,安装端面的平面度公差控制在合理区间,保证轮组装配后端面跳动量满足行走精度要求,不会出现运行过程中轮体偏摆、接触面受力不均导致的辊子异常磨损问题。
尺寸边界上,这款全轮的整体外径为100mm,安装时需要预留的径向空间除轮体本身直径外,还需考虑从动辊自转时的边缘余量,轴向安装宽度可根据配套的辊子长度提前核算安装位尺寸,避免与设备底盘的其他结构件产生运动干涉。从动辊的外层采用高摩擦系数的耐磨材质,既可以保证与地面接触时的摩擦力足够传递驱动力,不会出现打滑丢转的问题,也能在长时间运行后保持外轮廓尺寸稳定,避免因辊子磨损导致轮组整体高度变化,影响设备底盘的水平度。在多轮组配套使用时,通常会采用四个同规格全轮矩形布置的方案,通过不同轮组的转速差与转向配合,实现任意方向的位移输出,相比传统舵轮转向方案,整体结构更紧凑,控制逻辑也更简洁,不需要额外设置转向驱动机构,能有效降低移动底盘的整体结构复杂度与后期维护成本。设计过程中对每个从动辊的安装销轴做了限位处理,避免辊子在高速转动时出现轴向窜动,主轮毂上的辊子安装座采用一体化加工成型的结构,相比拼接式结构的抗冲击性能更强,能承受移动设备启停、变向时产生的瞬时冲击载荷,适配多数工业场景下的常规载重需求。
