指关节结构件三维数模设计

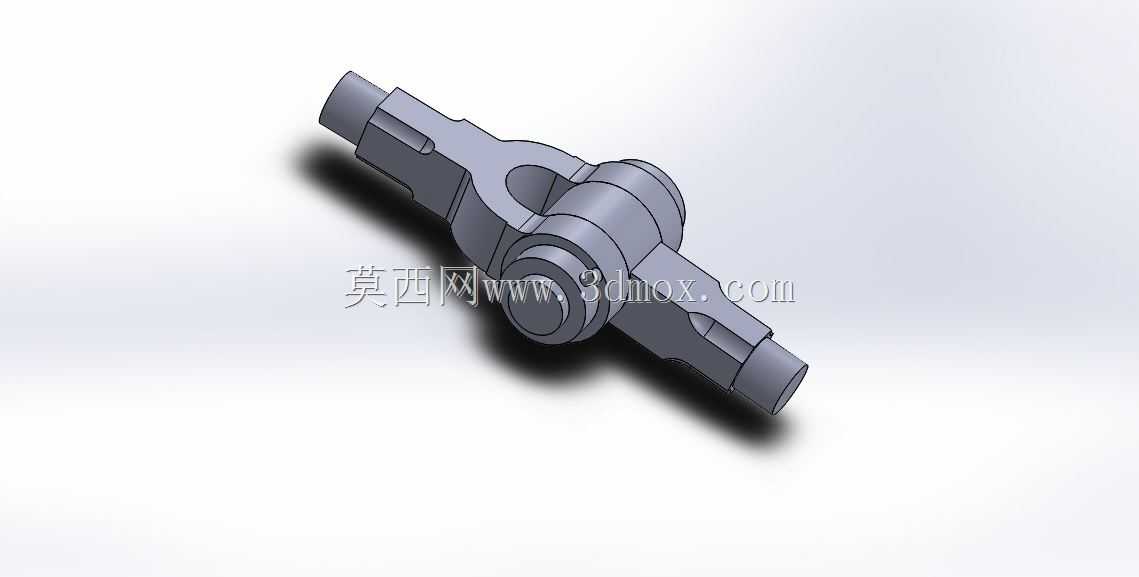

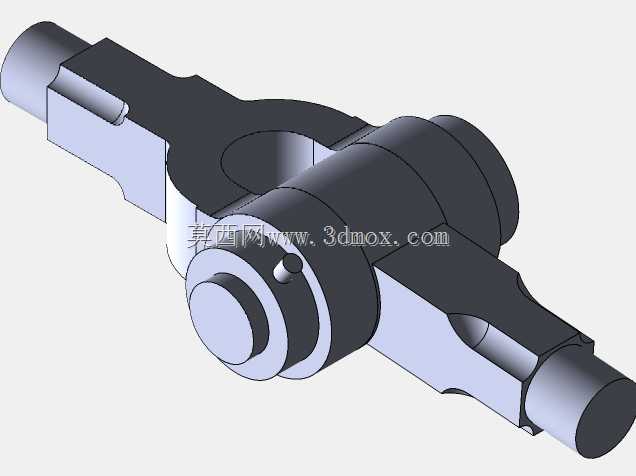

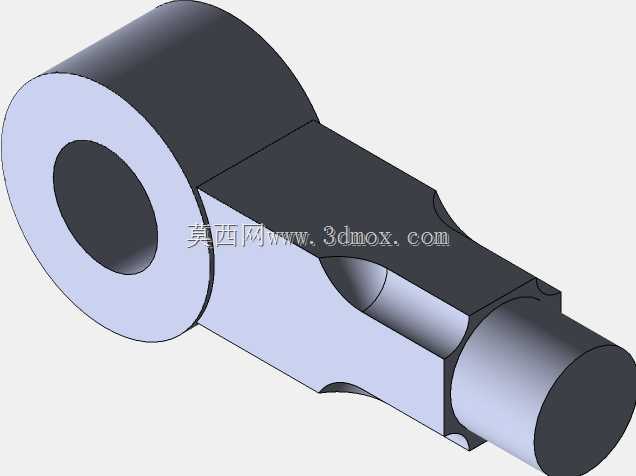

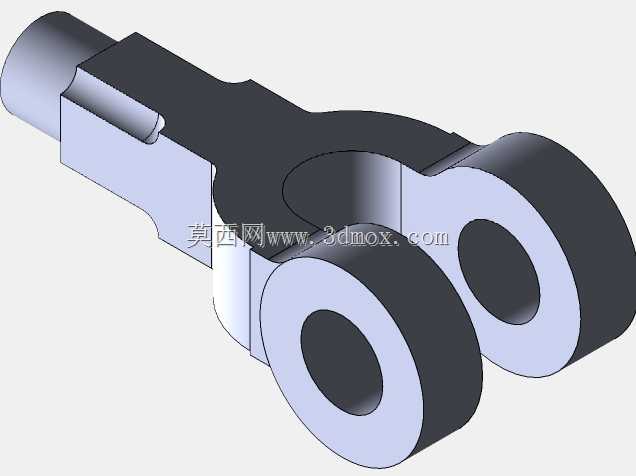

　　该铰接类结构件主要应用于需要实现定角度摆动传动的机械连接场景，常见于工业机械手末端执行器铰接部位、小型自动化设备的连杆传动节点、仿生机械肢体的活动连接位置，可在两个相对运动的构件之间传递扭矩同时允许设定范围内的角度偏转，避免刚性连接带来的应力集中问题。从结构设计来看，该零件采用对称式布局，中间为带贯通铰接孔的主体基座，两侧延伸出带定位轴颈的连接臂，轴颈末端设置有卡簧槽位，可在装配时通过轴用挡圈实现轴向限位，防止铰接副工作过程中出现轴向窜动。中间铰接孔的内径与配合销轴采用基孔制间隙配合，公差等级选取H7/g6，既保证铰接转动的灵活性，又将配合间隙控制在合理范围，避免传动过程中出现过大回程误差。两侧连接臂的截面采用变截面设计，

　　靠近中间基座的位置截面厚度更大，向轴颈末端逐步收窄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性负载。设计过程中优先考虑了装配工艺性，铰接孔两端加工有倒角，可在销轴压装时起到导向作用，避免锐边刮伤销轴表面镀层；所有棱边均做了R0.5的圆角处理，消除加工过程中产生的毛刺，同时减少应力集中点，提升零件的抗疲劳寿命。安装边界方面，两侧轴颈的同轴度公差控制在0.02mm以内，保证装配后两侧连接构件的转动平面保持平行，不会出现卡滞现象；中间铰接孔的轴线与两侧轴颈的轴线处于同一平面且垂直相交，确保传动过程中力的传递方向始终沿设计路径，无额外分力产生。零件整体采用合金钢材质建模，

　　表面处理预留了发黑处理的工艺余量，建模过程中对所有配合面、安装面的粗糙度要求做了对应标注，非配合面采用自由公差，在满足使用性能的前提下降低加工成本。该结构件的建模过程严格遵循机械设计的等强度原则，对受力较大的铰接孔周边做了局部加厚处理，通过有限元应力校核，在额定120N·m的扭矩负载下，最大应力值远低于材料的屈服强度，安全系数达到2.8以上，可满足长期往复摆动的工况使用要求。
